ステディカムを自作 GH2を乗せて

半自作ブラシレスジンバルにGH2を乗せました。
以前はカメラを両腕で支える形でしたが今回は片方だけに改造。
剛性が弱くなったのでカメラ部品のL型アルミプレートを2枚重ねです。

DIYしている方が機材のかっこいいメーキング映像を作っていたのを思い出してあにまるっも作ってみました。とはいってもカメラのセッティングだけです(-_-;)

それにしも映像はまだまだです



スタビライザー　DIYブラシレスジンバル（市販品の改造版）
　ソフトウエア　Simple BGC ver2.59
　ハードウエア　BASECAM ver3
カメラ　GH2
レンズ　オリンパス 9-18mm
　編集ソフト　trakaxPC 5.01.5
BGM　http://dova-s.jp/

大ニュース！岡崎友紀さんのドラマがTBS2で来月OA

大ニュース！！！

大ニュース！！！
来月TBS2で岡崎友紀さん主演のドラマ「ママはライバル」「ラブラブライバル」「ニセモノご両親」の3作品が放送されます＼(^o^)／

さらに、時代劇チャンネルでは友紀さんがゲスト出演する遠山の金さん第22話恐怖の縄を解け!!が10月月24日（再放送11月23日）、レギュラー出演となる第34話娘十九の父恋い十手が11月9日からはじまります。

さらにさらに、11月3日、4日は「小さな恋のものがたり」の城南学園ロケ地である相模女子大相生祭もあります。

さらにさらにさらに、11月27日には友紀さんを囲んで忘年会もあります。

来月は忙しいぞ(^_-)-☆

(T_T)/~~~

山下達郎アコースティックライブみごと！あた.....外れました(T_T)/~~~

山下達郎さんアコースティックライブ

10月3日、4日の山下達郎アコースティックライブ抽選発表は本日です。あたるといいなあ

ステディカムを自作 アナログジョイスティック追加

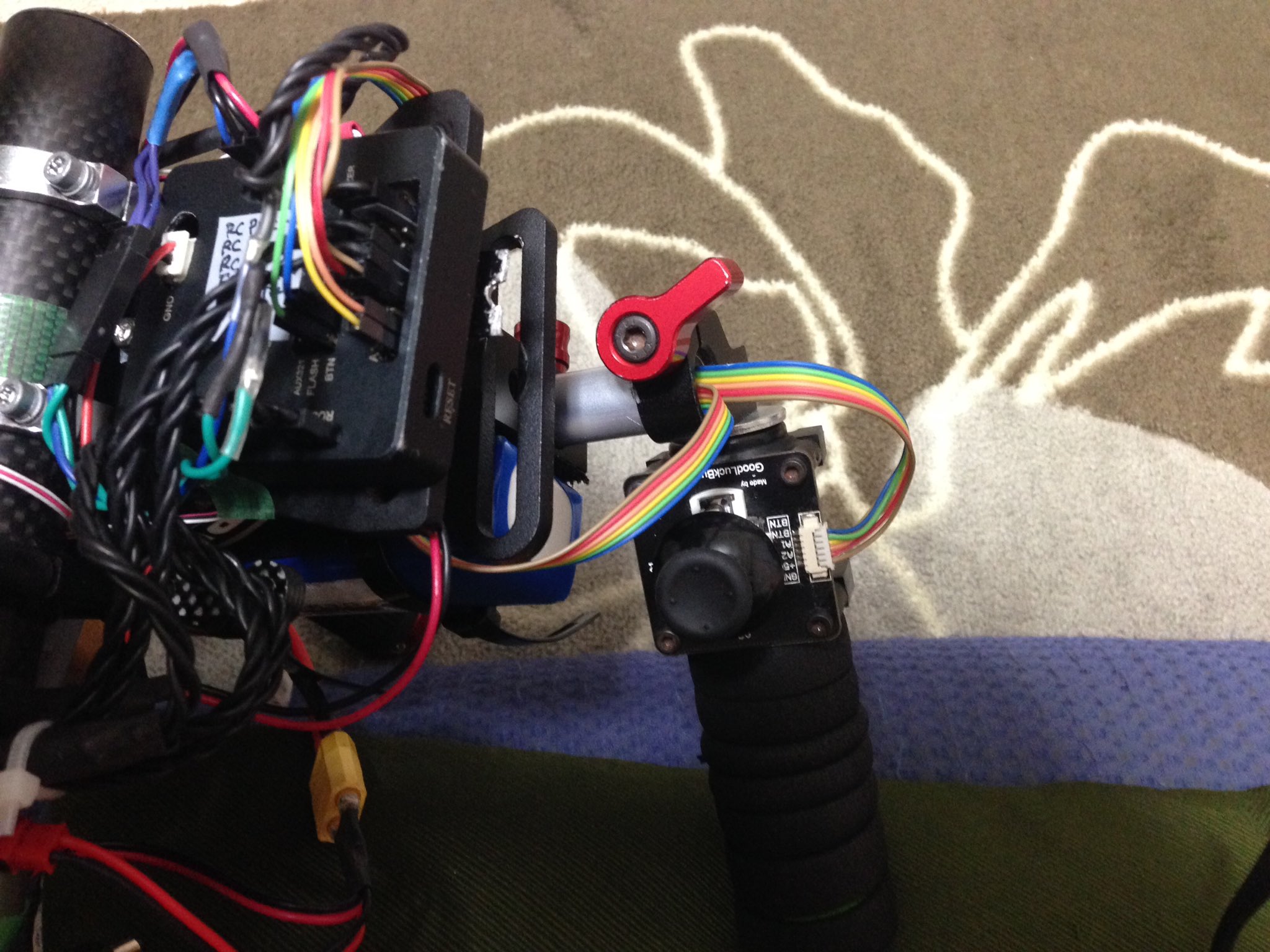

今日はずっと前に買ったアナログジョイスティックもつけちゃいました。
一度、取り付けて動かすようにしたことがありますが、どのピンに繋げたか記憶が...(-_-;)
過去のブログに書いていたかも知れないと探しましたが繋げ方は書いてませんでした。

Youtubeで似た動画を見つけとりあえずつなぎます。

こんどは忘れないよう書きとめましょう。

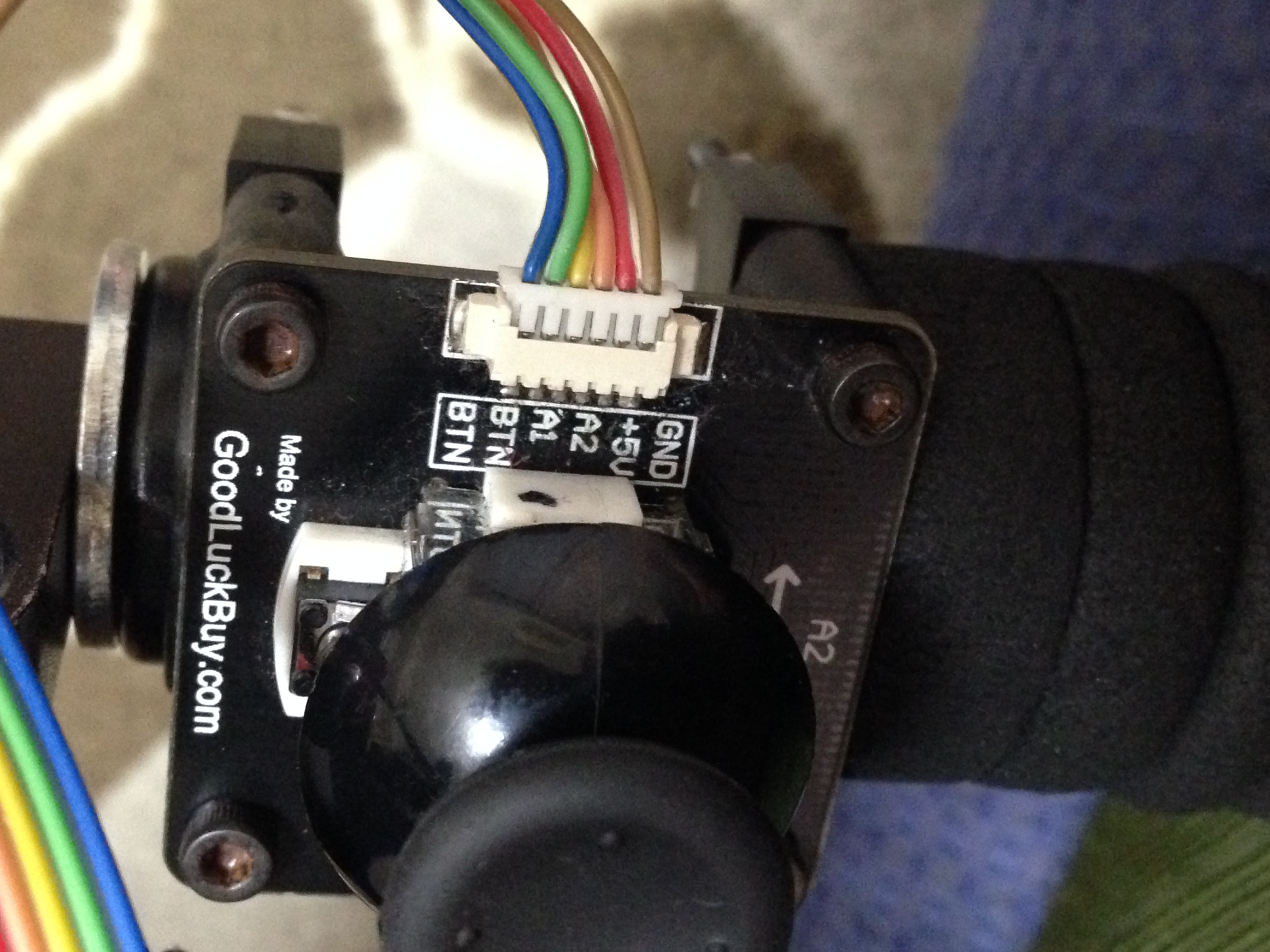

アナログジョイスティック側のコネクタは、GND,5V,A1,A2,BTN,BTNの６つ


基盤のGNDと5Vはエンコーダーで使っていたので、空いていた3.3Vを利用します。

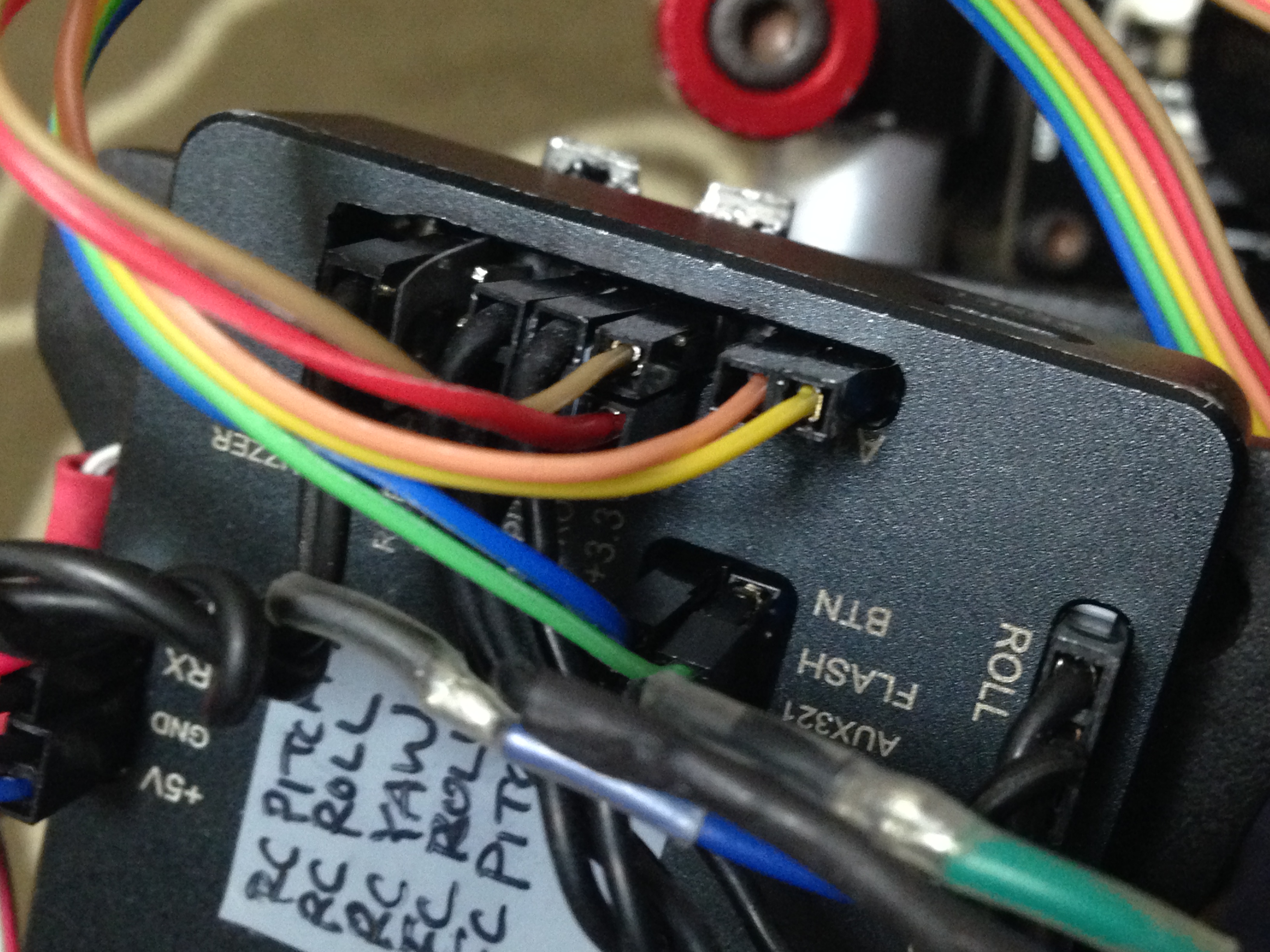

下の写真ではブラウンと赤の２本を基盤の3.3Vに（ケーブルの陰で見えにくいけど+3.3が印字されてます）

A1とA2は黄色とピンクの２本で、基盤にA1,A2,A3と印字してますからA1とA2につなぎます。

BTNは青と黄緑の２本で基盤のBTN。

ようするに、

(ジョイスティック　－　基盤）
GND-GND
5V-3.3V
A1-A1
A2-A2
BTN-BTN
BTN-BTN

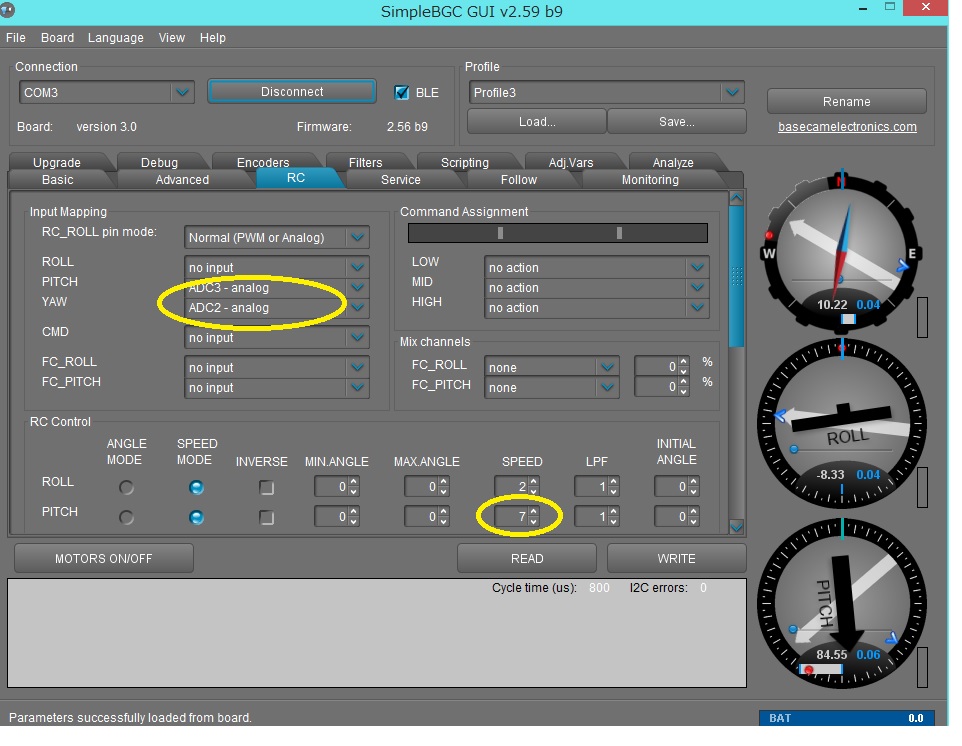

GUIとつないでRCタブのPITCHをADC3-analog、YAWをADC2-analog、

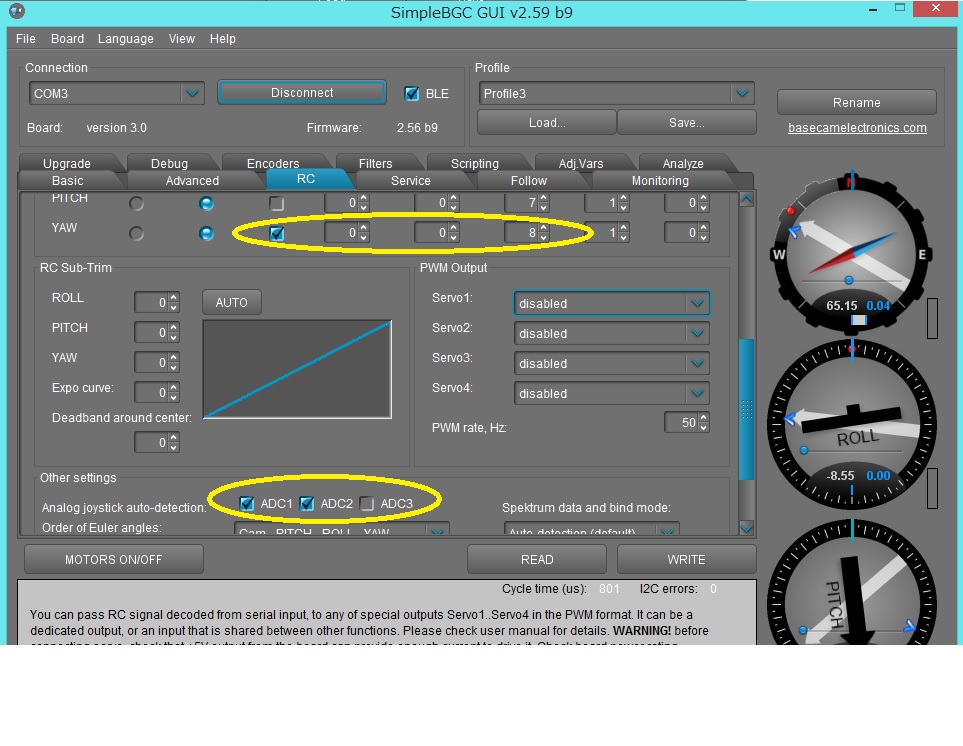

RC ControlのPITCHのSPEEDを7、YAWは8(ジョイスティックが逆取り付けなのでYAWはINVERSEにチェック）、Other settingsのADC1とADC2にチェック



これでジョイスティックが動くようになりました、とさ(^^ゞ

ステディカムを自作 Bruetooth設定のあれやこれや

ここ数日はbruetooth設定あれこれの数日でした。
絶対忘れるのでメモっておきます。
その前に中華製など「技適」をうけていないものは電波法違反のようですので気を付けましょうね。
なお、やってみようという人はすべて自己責任でお願いします。


１　bruetoothのボーレートのデフォルトが9800なので115200に書き換え
　USBシリアル変換モジュールを用意してbruetoothとTX-RX,RX-TXで有線でつなぎ、vistaが動くPCのUSBポートにつなぐ。bruetooth本体の赤ランプ点滅。
　コンパネで正しく接続したのを確認したらTeraTermを立ち上げてシリアルポート設定で115200に変更して保存。
　bruetoothをモジュールから外す。

２　Basecam本体にbruetoothをTX-RX,RX-TXで有線でつなぎ、SimpleBGC GUIを立ち上げ接続したら、Advanced→Timings→Serial port speedも115200。
　これでAndroidなどのbruetooth接続ができます。

３　AndroidとBGの電源を入れ、AndroidのSettings→Prevent sleep modeとEnable logsをON→BruetoothのSearch nowで見つかったものにチェックを入れてメイン画面からConnect。bruetooth本体の赤ランプは点灯。
　
　これでつながります！

【補足】

　bruetoothボーレートを書き換えするのにwin8ではモジュールが正しく認識されません。ドライバーをいろいろ変えてもダメでした。vista（以前？）はすんなりと認識して拍子抜け(-_-;)

　TX-RX,RX-TXでつなごう

　AndroidのSettings→Prevent sleep modeとEnable logsはOFFでもつながりました

　ターミナルソフトのTera Termでうまくいかない時はArduino IDEのシリアルモニターモードでAT+なんとかかんとかでスピードを115200に
