ステディカムを自作 月刊家電批評の取材

月刊家電批評さんの取材を受けました。

ステディカムビギナー向け記事の意見ということでいつものステディカムオフ会メンバー５名が集まり、機材の長所短所やおすすめステディカムなど楽しい取材でした。


かっこいい写真も撮ってもらいました。


いつもの集団走りも(^^ゞ


わんこも参加(^o^)／



5月発売号に記事が載るようですので本屋さんで見かけたら買ってください。


http://www.shinyusha.co.jp/media/kaden-201604/

ステディカムを自作 BASECAMのFLASHとCP210xドライバ再インストール

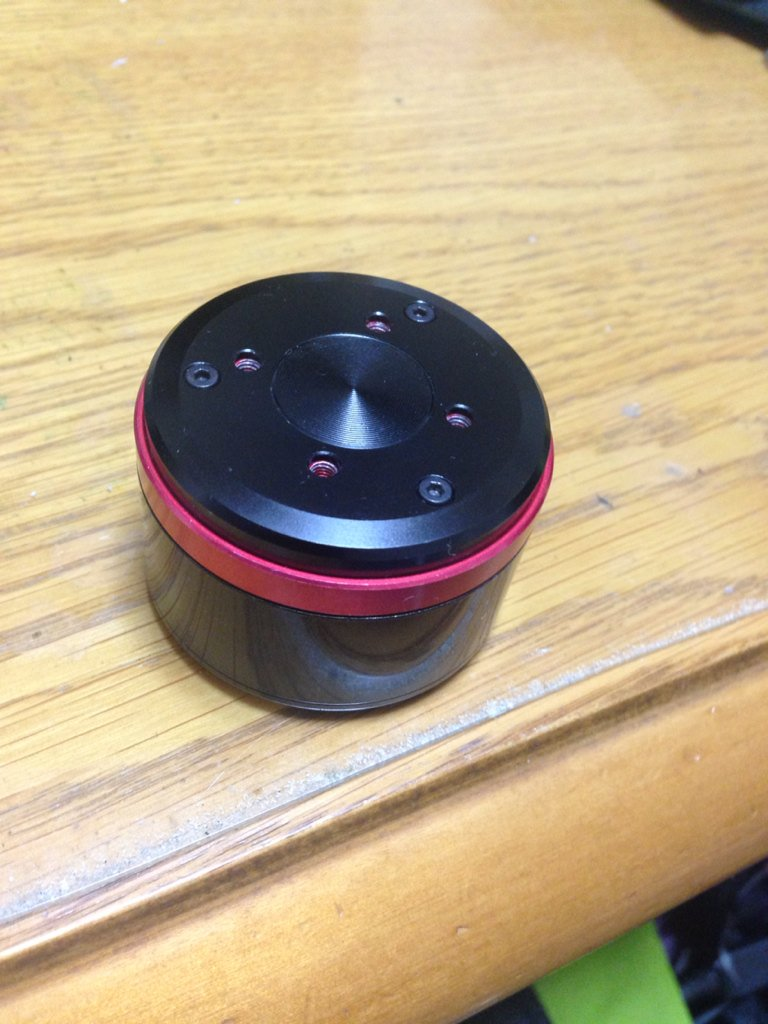

tenさんからエンコーダーモーターをもらいました。
訳アリですがエンコーダーモーターは持っていないのでエンコーダーの取り付け方があっているかどうかようやく検証できます。


2時間ほどかけてモーターを取り付けました。
GUIにつなげて動かしたら..

......あれ？

connectionでCOMポートは認識するもファームウェアがなくなっちゃいました(-_-;)
ボードも赤ランプが点灯状態です。

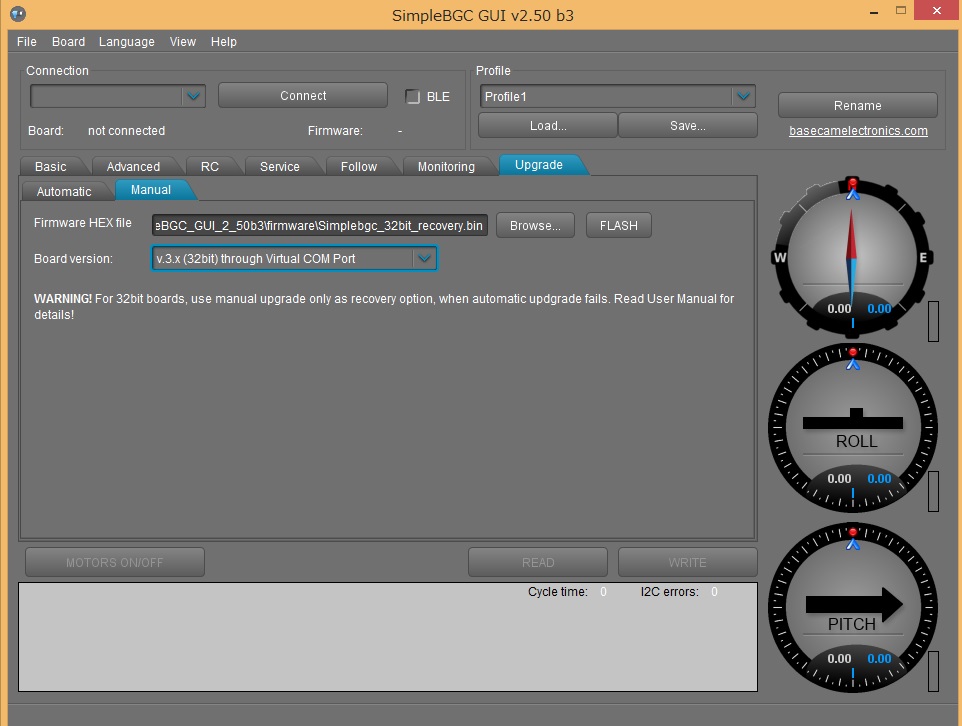

以前一度アップデート失敗した時を思い出し、フラッシュすることにしました。
方法はkenasanoさんのページを見ながらフラッシュします。http://kenasano.net/archives/37427045.html




ところが、フラッシュした後に問題発生。
GUIでアップグレードができません(-_-;)

何度やってもダメです。
困ったぁ～
悩んでいたところで最初のGUI設定でドライバーCP210xがふと頭を横切りました。

CP210xを再度インストールしてGUIにつなげるとアップグレードができました！

ここで一句

　FLASHしても
　だめな時は
　CP210x

　あにまるっ

おそまつ(^_-)-☆


今日はＺＡＲＤ

ZARD 東京ドームスクリーンライブ当たったど！

ＺＡＲＤの東京ドームスクリーンライブ当たりました(^o^)／
念願の生バンドのZARDに会えます！
早く5月が来ないかな。



＜＜　e+　TICKET INFORMATION　　＞＞　
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

ｅ＋（イープラス）をご利用いただきまして、誠にありがとうございます。
お申込みいただいたチケットを下記の内容にてご用意いたしました。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
公演名　　　：　ＺＡＲＤ
会場名　　　：　ＴＯＫＹＯ　ＤＯＭＥ　ＣＩＴＹ　ＨＡＬＬ
席種枚数
＜第１希望＞
　抽選結果　　当選
　公演日時　　：　2016/05/26(木) 18：00開場 19：00開演
　席種・料金　：　全席指定 \9,500×1枚［チケット料金］＋\515×1枚［サービス料］

http://www.wezard.net/25th/

1985 2/23~24 神奈川県民ホール Live

いつか




La La Means I Love You.

ステディカムを自作 DIYエンコーダー化

ハード設定【ＢＧ本体にエンコーダーを追加します。】


今回取り付けるのはYAW軸です。

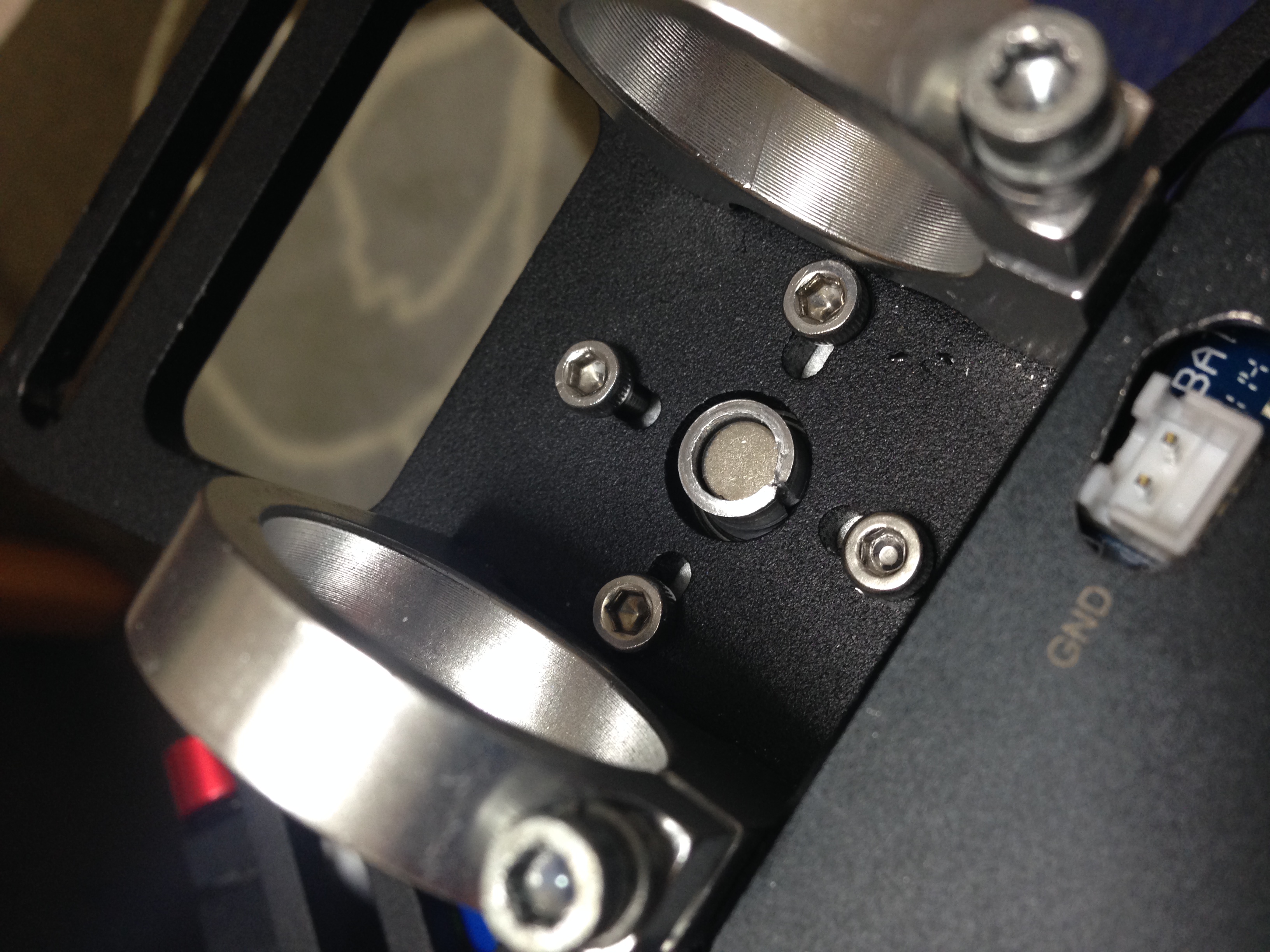

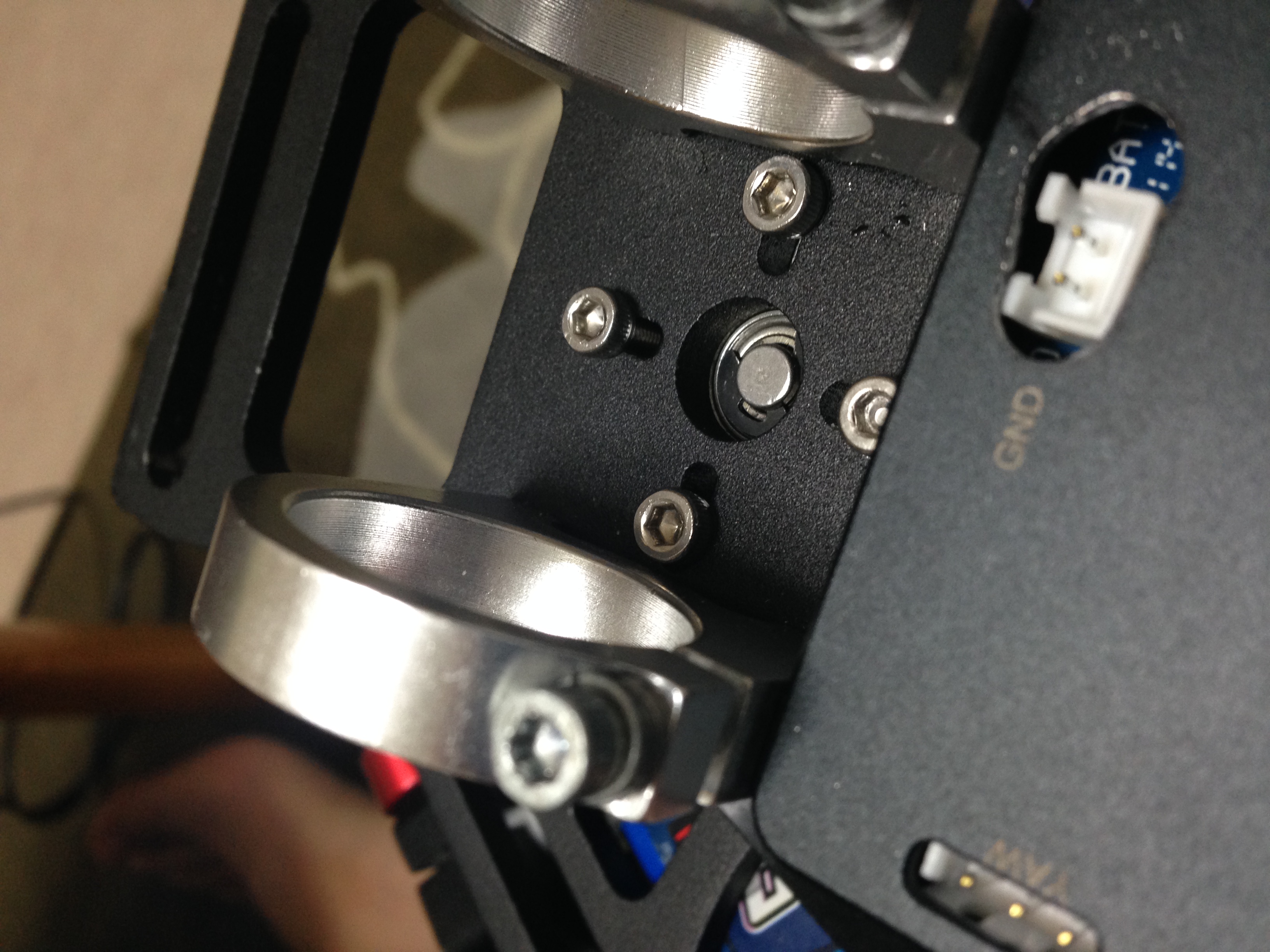

ネジ４つで固定している下にYAWモーターがあり、中央にEリングで留められたモーターシャフトが見えます。


ここに下の写真のマグネットをとりつけます。

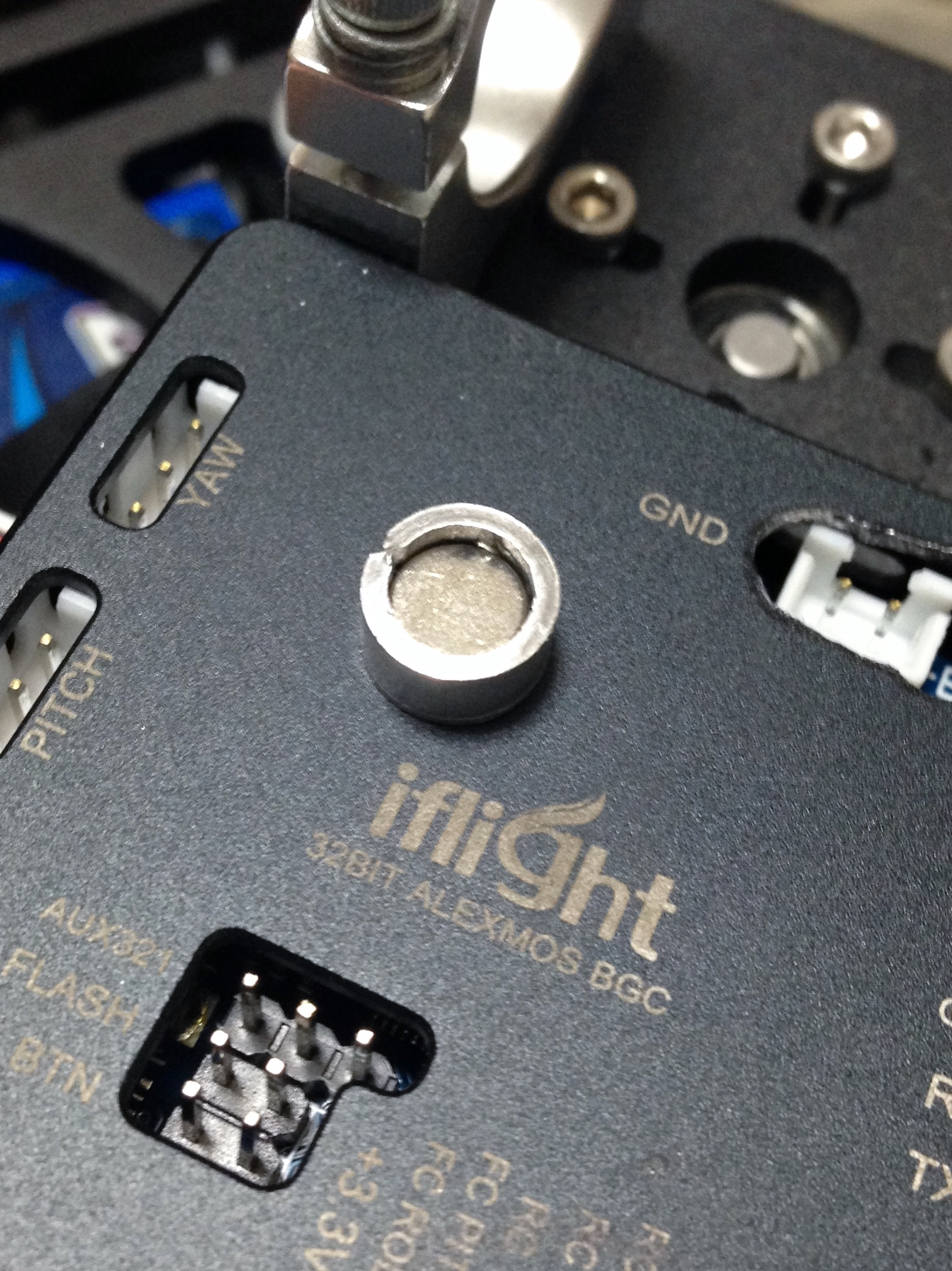

お宝箱の片隅にあったアルミパイプ端材をニッパで割れ目を入れたものをマグネットにかぶせて接着剤で固定します。


磁石だからこれをシャフトのところに置くだけです。
これでマグネットがモータの回転にあわせてクルクル回りますが、正しくは接着が必要でしょうねぇ(-_-;)

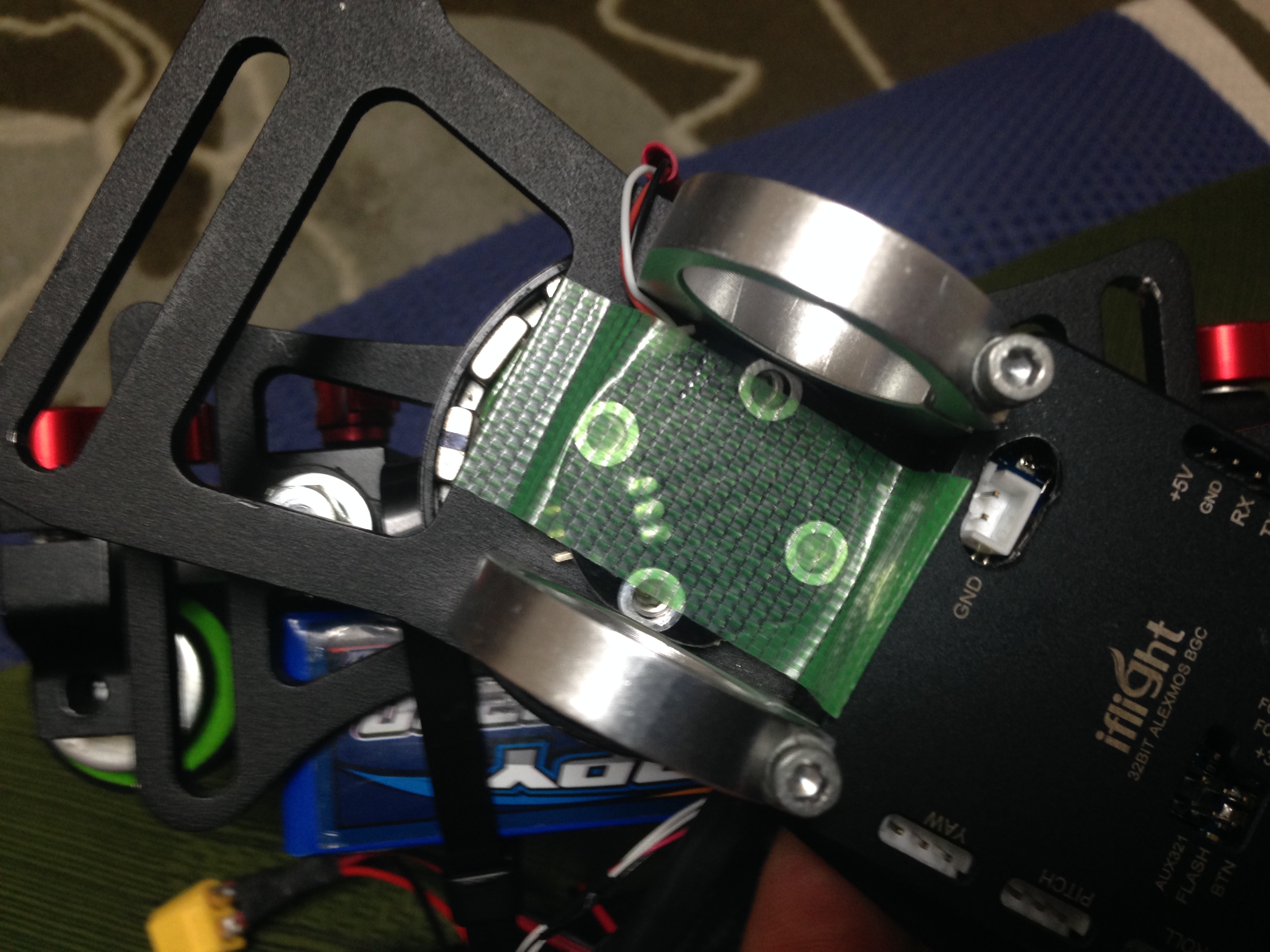

この上にエンコーダー基板を乗せてとりあえずテープ止め。
これで上手くいけば、また分解して本格的に固定します。

（ここにエンコーダー基盤を入れるには少し幅が狭いので基板の端を少し削りました。）





ソフト設定

GUIを立ち上げ、接続してアップグレードタグのシリアルナンバーをREADで読み込みます。

ここからEncoders with SimpleBGCのHPにアクセスします。

Trial FirmwareのところでSN（シリアルナンバー）とメールアドレスを入れてればGUIにエンコーダータグ準備が完了します。

※「メルアドがなぁい！」てエラーになったらアップグレードタグで自分のファームウェアバージョンをダウンロードしてください。

HPにトライアルバージョンは3分でモーターが止まるって書いてます。
（４０ドル支払えばフルで使えます。）

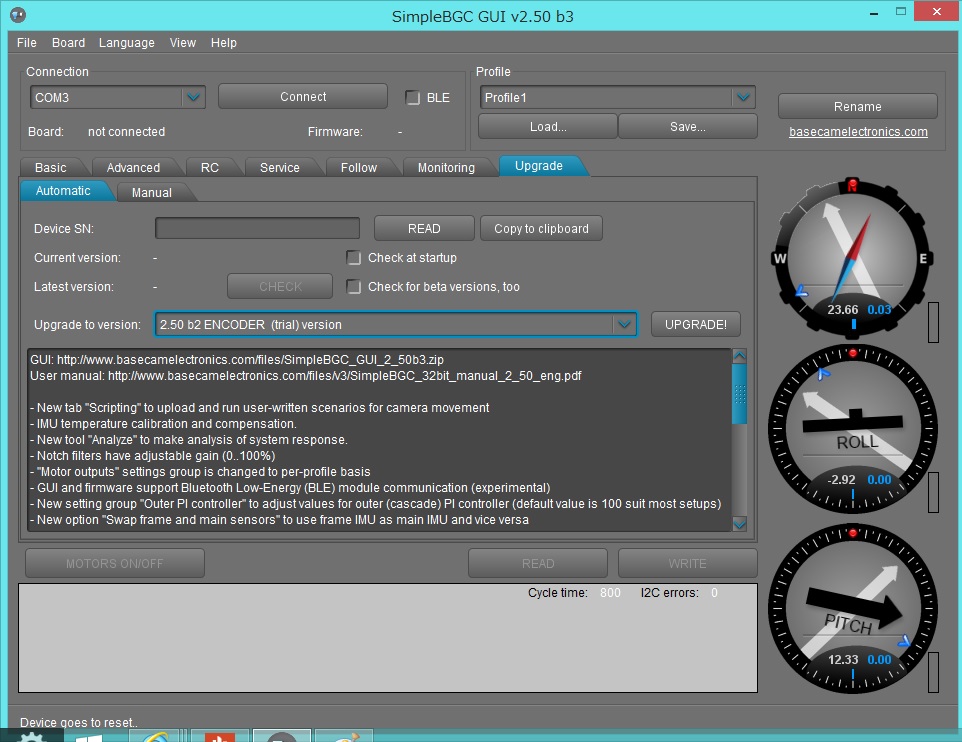

GUIのアップグレードタグでアップグレードバージョンを選ぶと2.50b2ENCODER(trial)version と　2.56b9ENCODER(trial)version がトライアルバージョンです。自分のバージョンのファームウェアにアップグレードします。



エンコーダータグが出てきました(^o^)／

これでエンコーダーの設定ができます。

エンコーダーの詳しい設定はkenasanoさんやeiji1783さんのブログに出ています。

さあ、これで動くかな？
