ステディカムを自作 ブラシレスモーター復活？

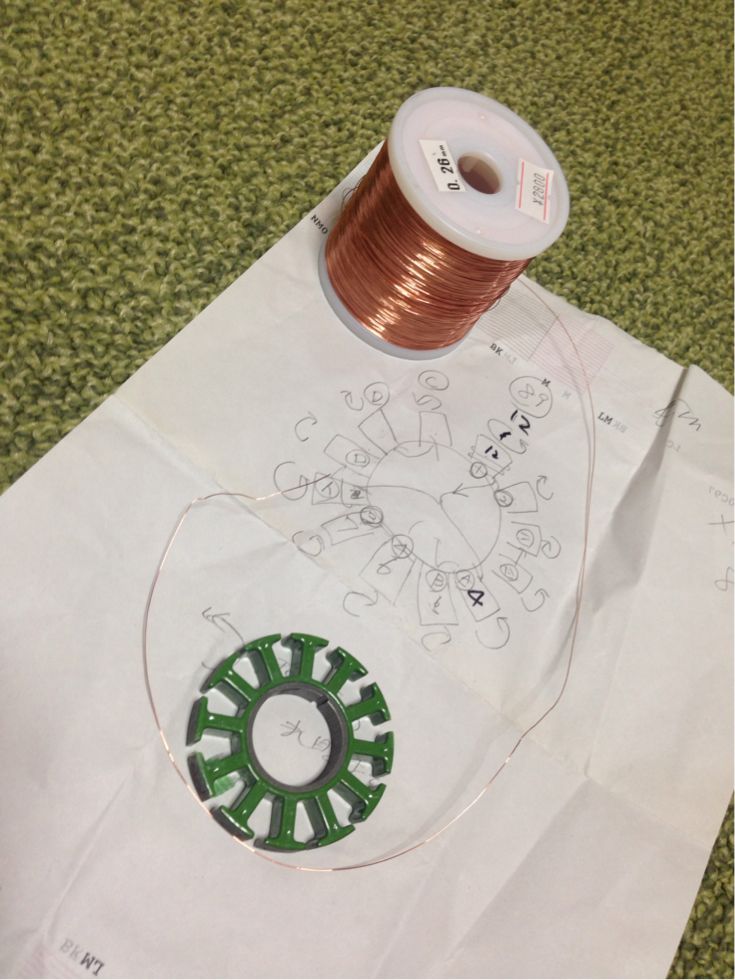

千石に頼んだコイル線が来ました。
これを巻き巻きして組み立てです。



解いた順をメモしてるのでその逆をすればＯＫ
解いた順に①〜④、A〜D、イ〜ニとメモしたので「二」から逆にはじめます。巻き方は極のアタマに解いた方向を書きましたから、これも逆に巻きます。

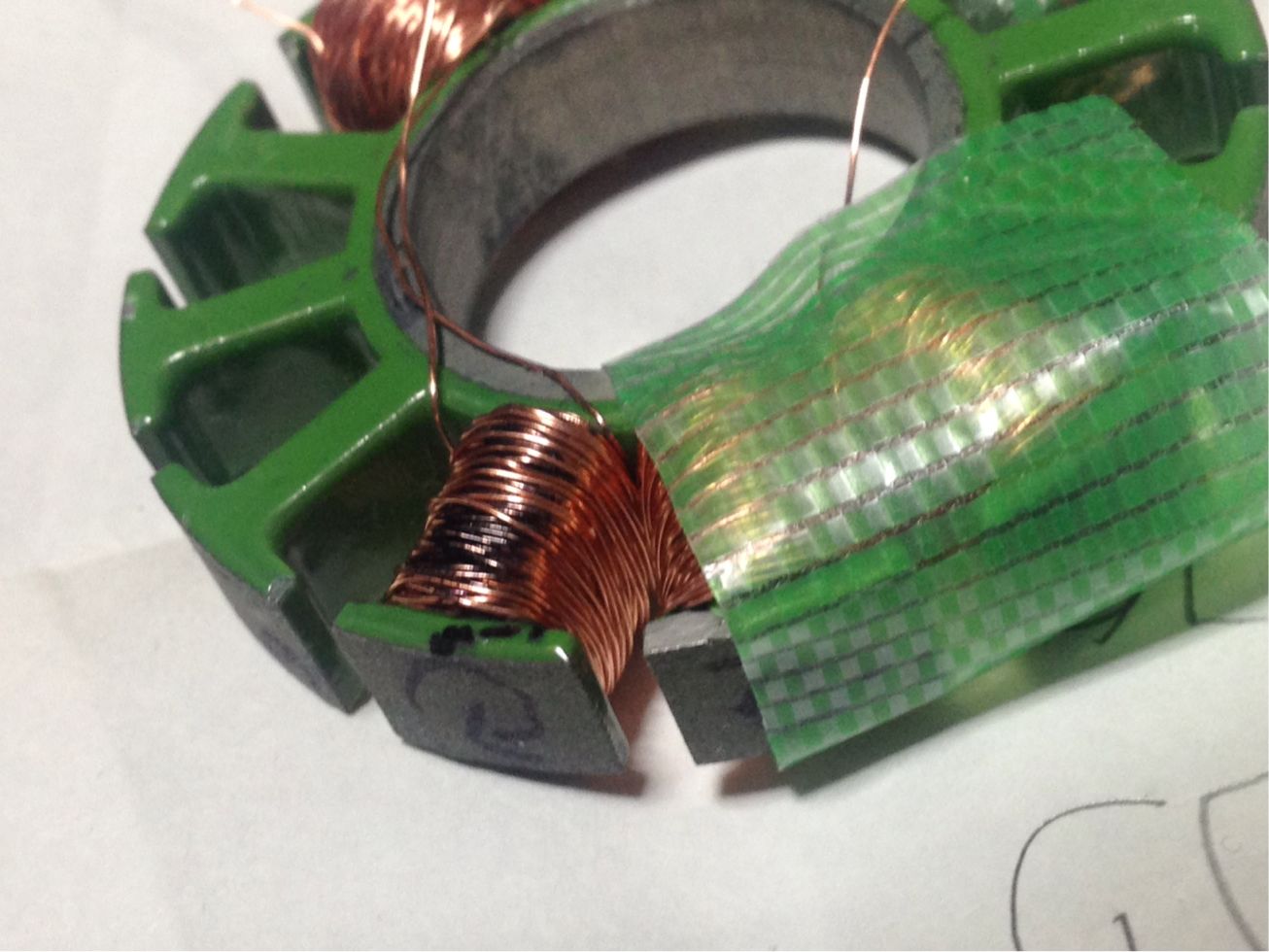

線を一重巻いては黒マジックで塗ります。これで黒が見えにくくなるように次を巻けばかなりきれいに巻くコトが出来ます。

午後2時からはじめ、ご飯食べたりお風呂入ったりして、巻き終わったのが午後10時~_~;
指先が痛い、疲れた〜

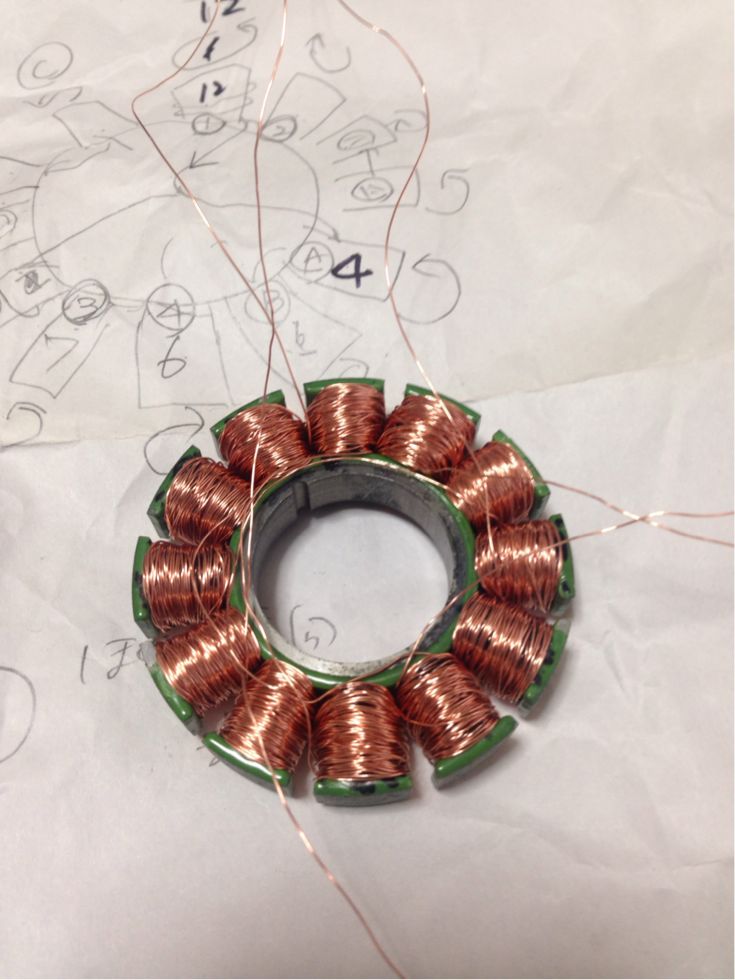

丁寧に巻いたつもりでも出来上がりはグダグダ（≧∇≦）

翌朝、3本の線の片方をまとめて半田付け、圧着チューブでショート防止。
残りの3本を端子に半田付け。


線を潰さないようにコイルの真ん中と同じ径の塩ビ管をスペーサーにしてハンマーでトントンとコイルをはめます、というより打ち込みます^_^;

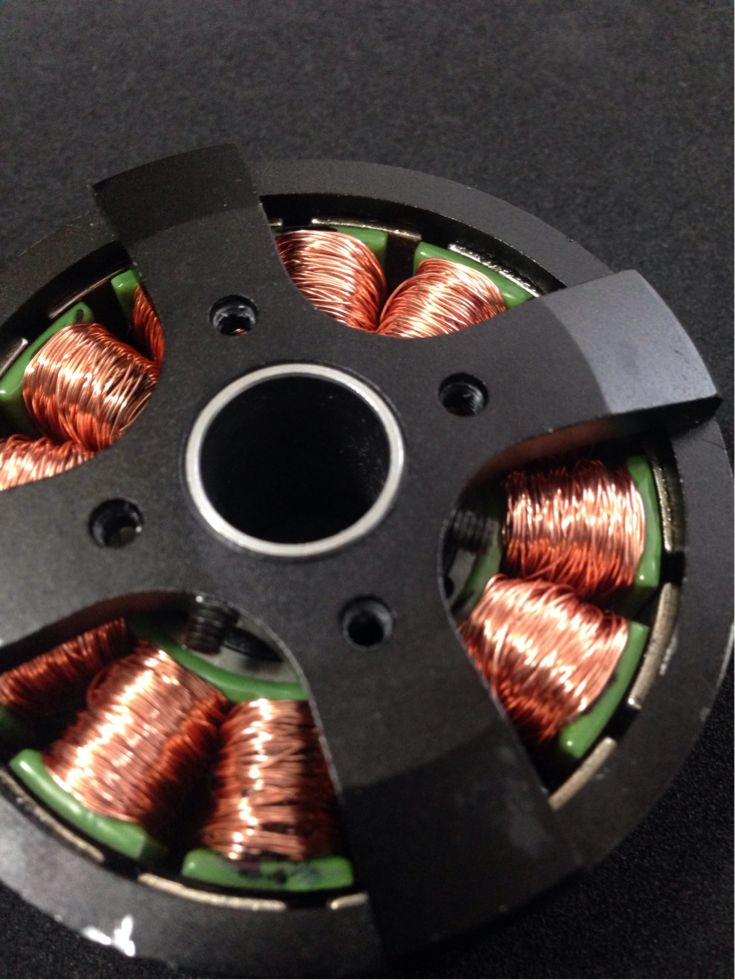

ベアリングと磁石をはめて作業終了！

コギングが固い気がします~_~;

基盤と繋いで電源オン

動いた！やたっ*\(^o^)/* pic.twitter.com/XZTliKaioP

— あにまるっ (@ANIMALR_STUDIO) 2015, 7月 5

ステディカムを自作 ブラシレスモーター修理できるか？

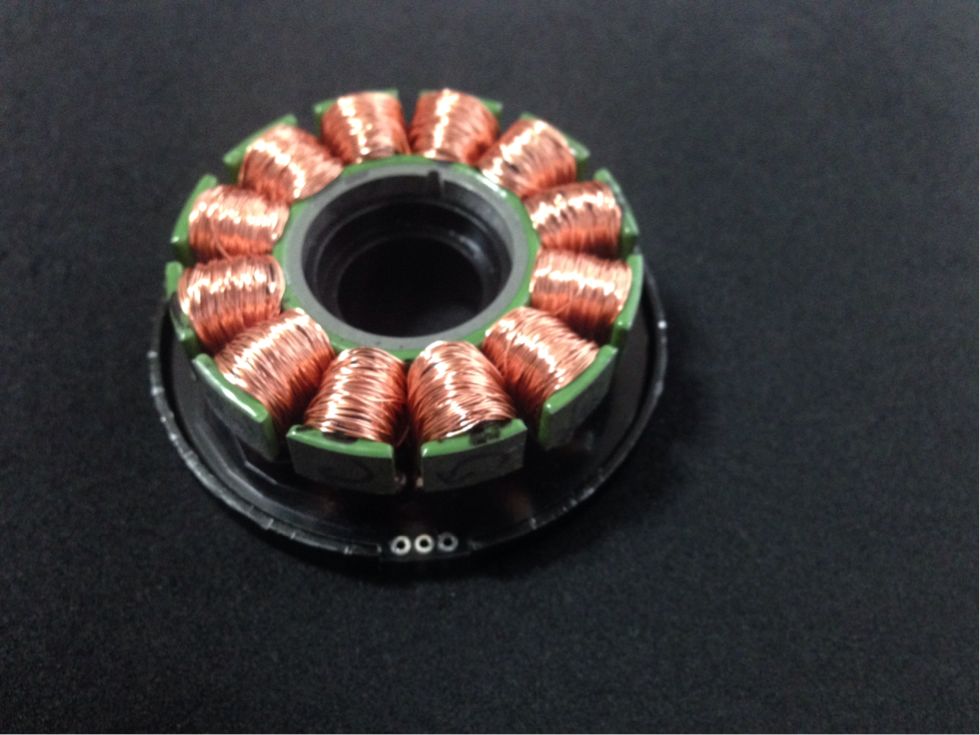

 先日分解したブラシレスモーター

dys BGM5208-200-12



メーカーHPでは

•Item name: BGM5208-200-12
•Poles & Slots: 12N14P
•Shaft: Ф12.0
•Weight: 185g
•Camera range: DSLR

12N14P
Wire: 0.27mm
Turn: 200 T
Motor size: Ф63*24
Shaft: hollow  shaft/ Ф12
Ω Ri :17.2ohm
Weight: 185g

要するにエナメル銅線の巻いてある極が12(Poles 12N)、磁石が14個(Slots 14P)
エナメル銅線の太さ0.27mm、ひとつの極に巻く数が200ターン
中央のシャフト太さが12mmということのようです。

型番からBGM5208-200（200ターンの意味）-12（シャフトの太さ12ｍｍ）でしょう。
頭の5208はわかりません(-_-;)

まず必要なのはエナメル銅線。

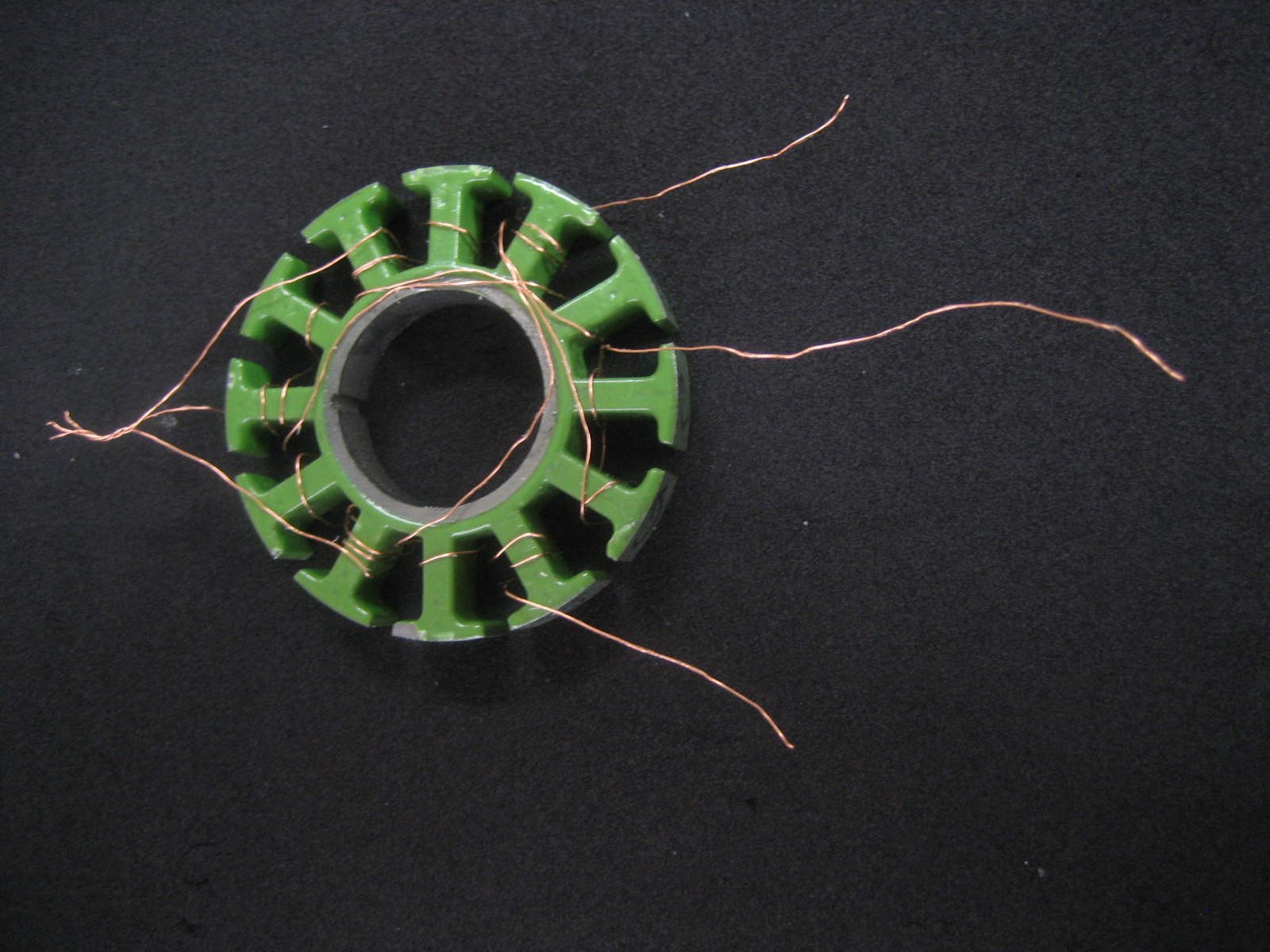

ひとつの極の線を解きながら長さを計ります。
巻は約200回、長さ約5m強です。

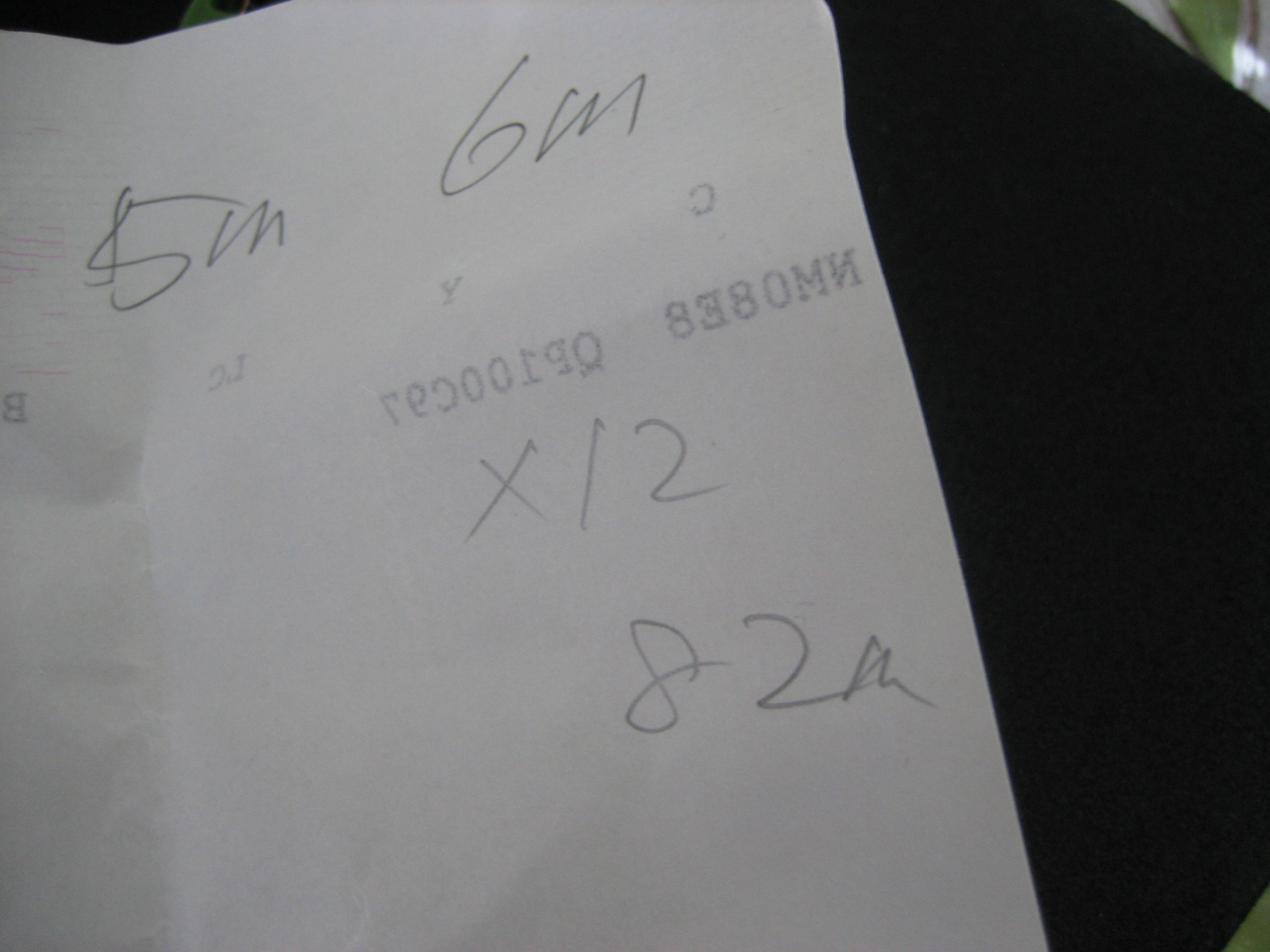

6mあれば十分なので6mx12極＝82ｍ....あれ？掛け算ができないワタシorz
気を取り直して100ｍあれば足ります！



千石ネットで購入しました。
0.27ｍｍが千石で売ってなかったので一番近い0.26ｍｍを買いました。
（920ｍも要らないのだけど...）
https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-04KN#

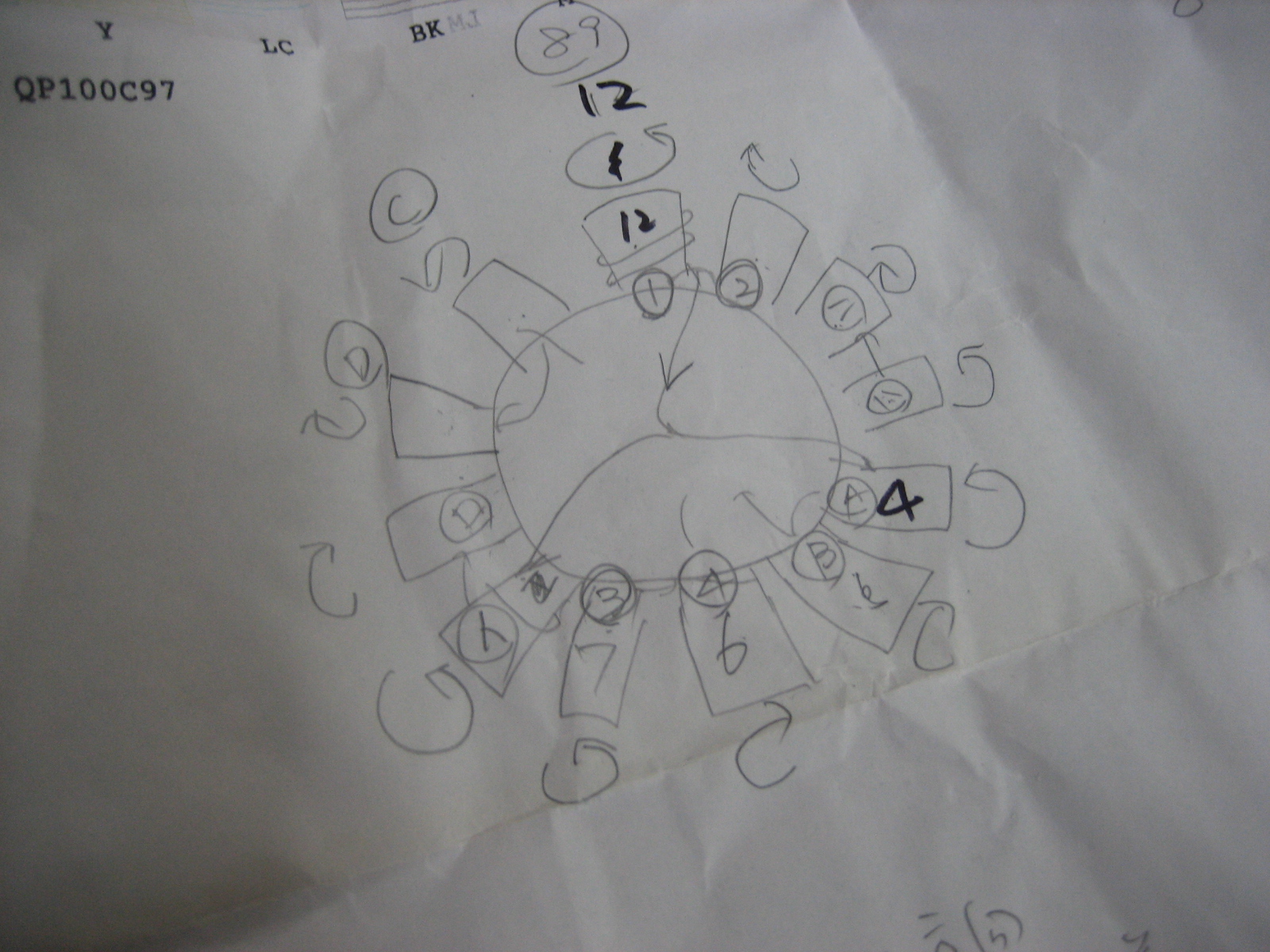

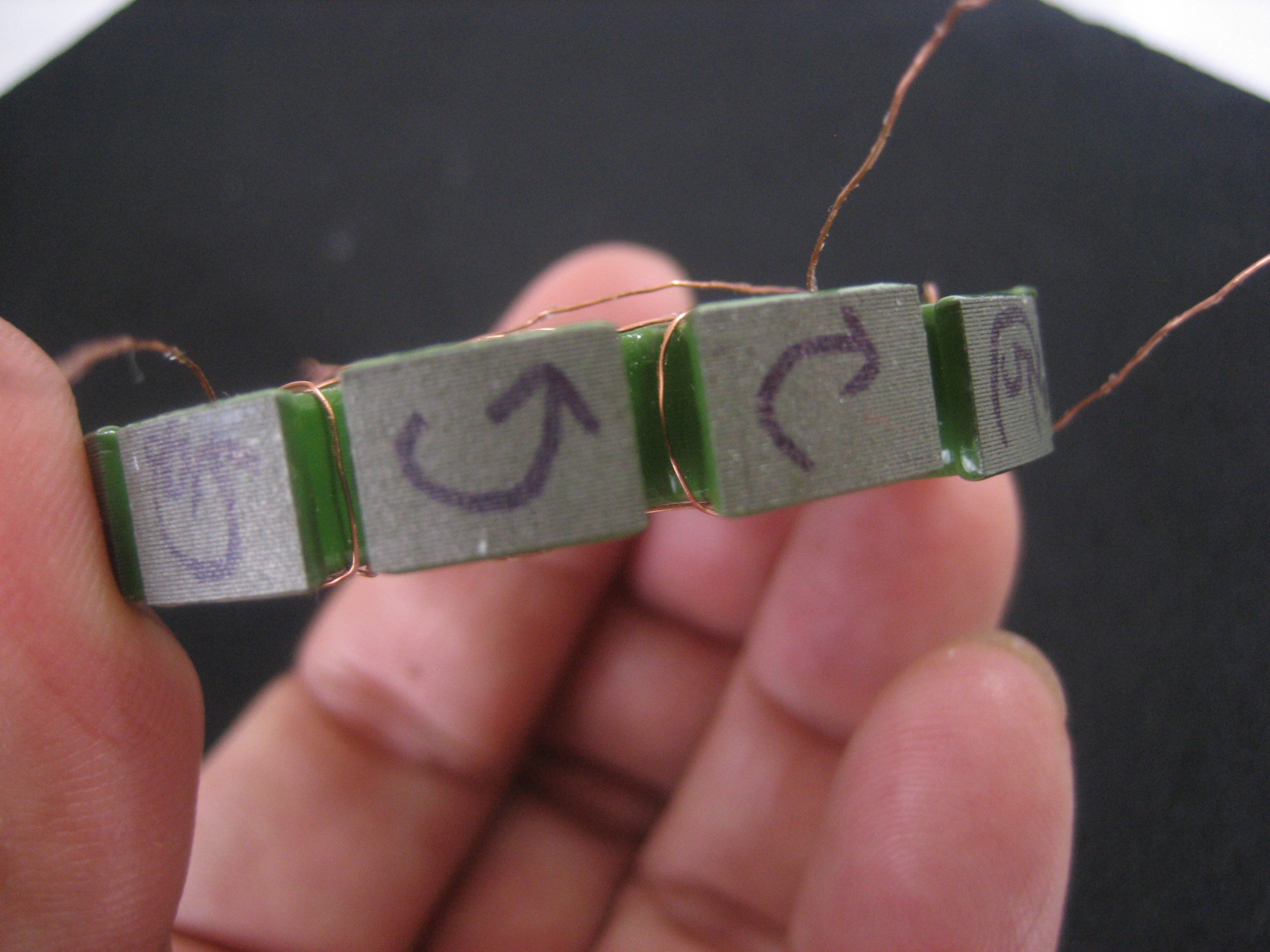

解くときに線の巻き方をメモして、極にも解いた方向を書きました。
巻くときはこの逆ですね。



一番不思議だったのがモーター端子が３つだったこと。

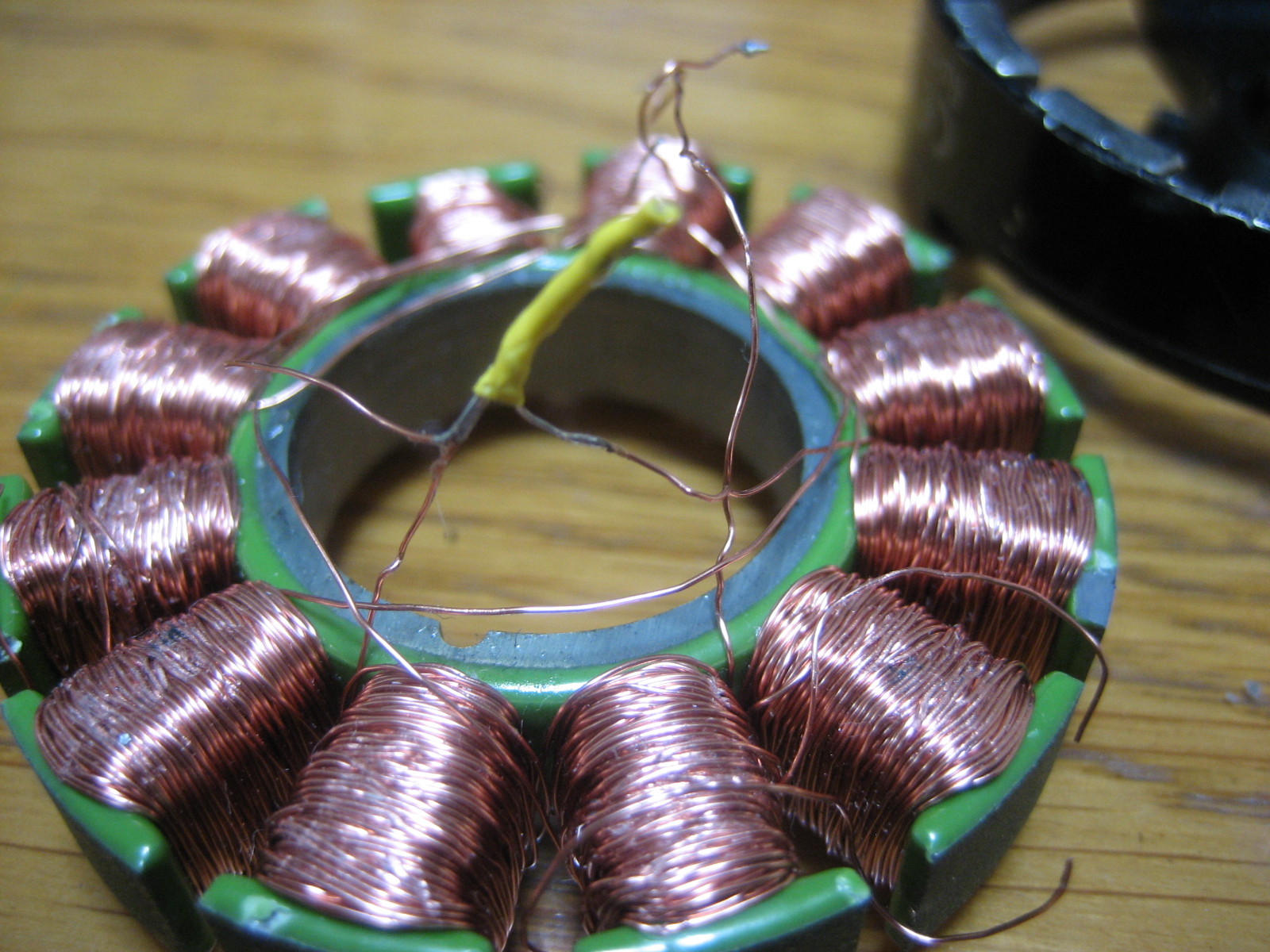

分解した時に黄色いカバーをよく見ると3本がまとめてつながってました。
なるほどエナメル銅線3本を用意して4つの極に巻き、一方をまとめて、もう一方は端子につなげばよいのです。右は結線の見本


ちなみに、ブラシレスモーターを組み立てた記事の載っているネットをみたら上手くいったり、全然回らなかったり。

でも材料費だけなら300円以下でモーターが蘇ります。
DIYのあにまるっです！
線が来たら作業するぞ！

ステディカムを自作 ブラシレスモーター分解方法

ブラシレスジンバルのモーター分解しました。
あくまでも「分解」で「組み立て」ではありませんので、組み立てしたい方は自己責任で分解してください。

分解するのはこのモーター


まずイモネジを2か所緩めます。


中空シャフトを押し出します。ハンマーでたたかないと抜けません。


ハウジングを２つに割ります。
強力磁石なので両手て思い切り引っ張ります


ベアリングを抜きます。
2個ありますので反対側からたたいて外します。
これもハンマーでないと抜けません。
注意：ベアリングがダメになることがありますよ。


アーラ不思議モーターが分解できました。
チャンチャン(^_^)v



使った道具はこれです。
ハンマー、アルミパイプ（2種類）、それに六角レンチ


10円玉は組み立てる時に使います(^_-)





お利口な方気がつきました？
コイルを外している写真がありませんね。
コイル外しはマイナスドライバーでゴリゴリやってしまいました。

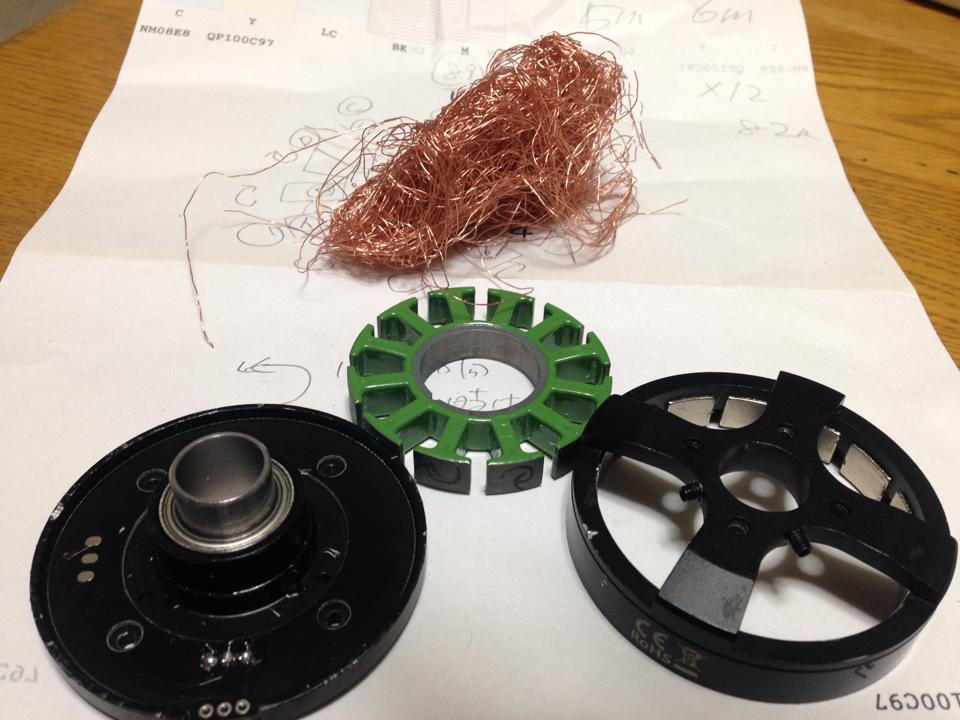

ということでモーターはバラバラになりましたとさ
チャンチャン(^_^)v
