ステディカムを自作する ver4.22コンパクトのカクカク原因判明！

ver4.22コンパクトのカクカク動画はバランス部（アーム）部品が原因でした。

ver4.22コンパクトを組み上げた後でバランス部（アーム）部品の1本を5cmほど長いものに交換しました。

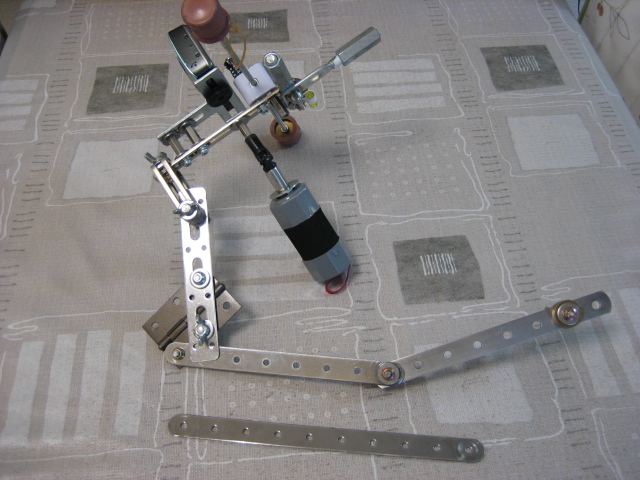

写真に写っているステディの下に置いてある金具です。
交換した理由はバランス部（アーム）が少しでも長い方がゆっくりした振り子の動きになるからです。
長い部品の方がよりステディらしい絵が取れるはずですが、カクカク動画は上手くありません。

ver4.22をコンパクトに改造した時、同時にユニバーサルジョイント、水平バランサー、バランス部（アーム）取付方法、そしてこの部品を交換しました。
ユニバーサルや水平バランサーに少しガタつきがあったので原因がアーム部品だと考えませんでした。
バランス部（アーム）部品の剛性でこの5cmで不足したようです。

そういえば最初に作ったステディはバランス部（アーム）剛性不足でビヨンビヨンしていたことを思い出しました。
現在HPで販売を一時中止しているver4.22はこの長い部品（この部品は1個しか持っていませんので）ではありませんのでカクカク現象は出ません。

自作ステディでステディカムを自作する　vRevealでカクカク補正 のようなカクカク動画になる場合はバランス部（アーム）の剛性が問題の場合があります。
ステディを左右に振って本体がビヨンビヨン、ブルブル震えるならばバランス部（アーム）の剛性を強化してみてください。
対処は部品の2枚重ねでもよいと思います。
