ステディカムを自作 ver4.22を軽量化

さっきの書き込みでステディネタは当分お休みとしましたが、おやすみ前の最後のステディネタです。

ver4.22を折りたたみにして使っていますが、今回は少し軽量化をはかりました。
左右の傾き微調整の大きなナットを羽子板ボルトから水平バランサーへ移植することで軽量化です。
水平バランサーはM5サイズのロングネジなので微調整には好都合です。

問題はナットのサイズ
改造案としては
１）M5ナットを大きなナットに埋め込む
2)大きなナット穴を埋めてM5ネジを切る、など

あれこれ考え（ラッキーブレン！）今回手を加えた方法は、

直径7mm、厚さ１mmのアルミパイプを大きなナットに通して、爪付きナットをアルミパイプに叩き込む。
爪ナットの反対側がユルユルなので、M5ナット（又は蝶ナット）で大きなナットを挟み込むように固定する。

これでバッチリ！
写真は明日アップします。

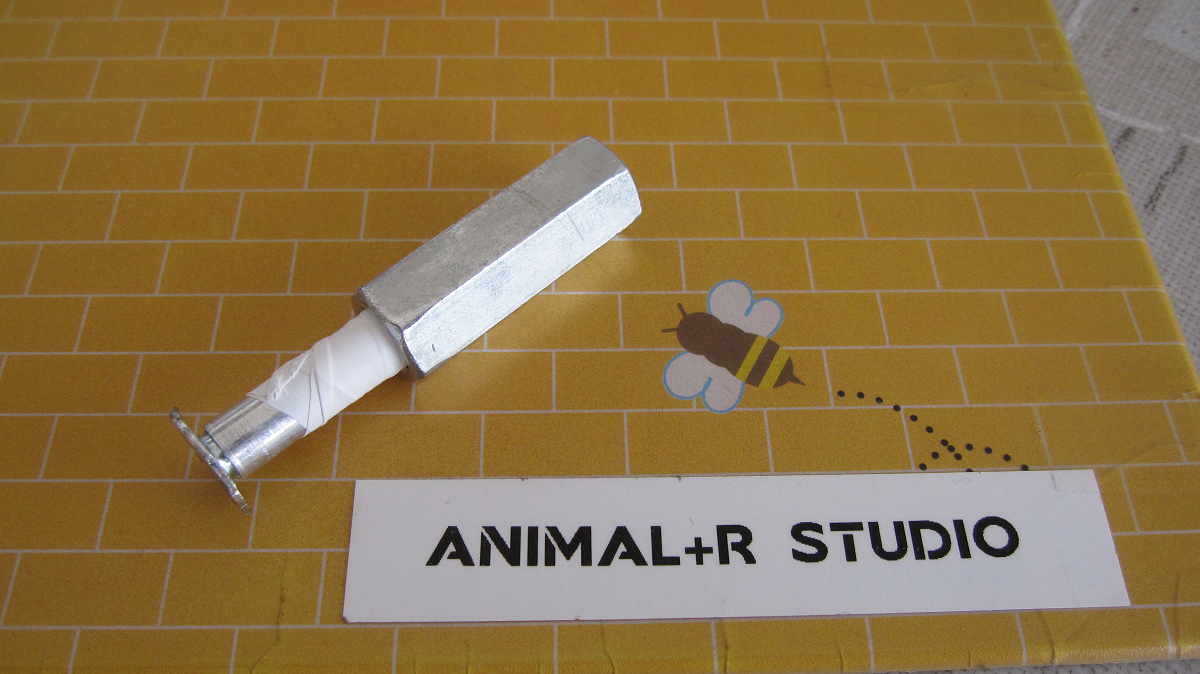

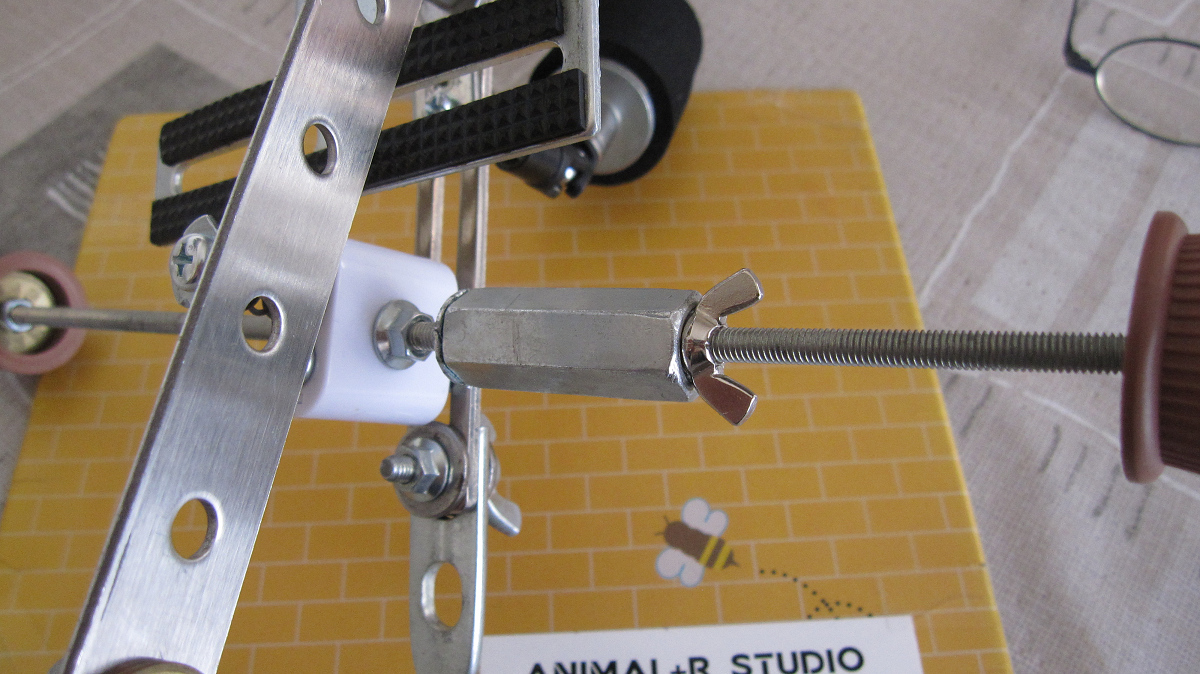

水平バランサに移植した左右傾き微調整用大きなナット（取り付けたところ）






まず、M5爪付きナットを真ん中にある短く切ったアルミパイプにハンマーで打ち込みます。
ナットの爪はニッパなどであらかじめひっこめました。

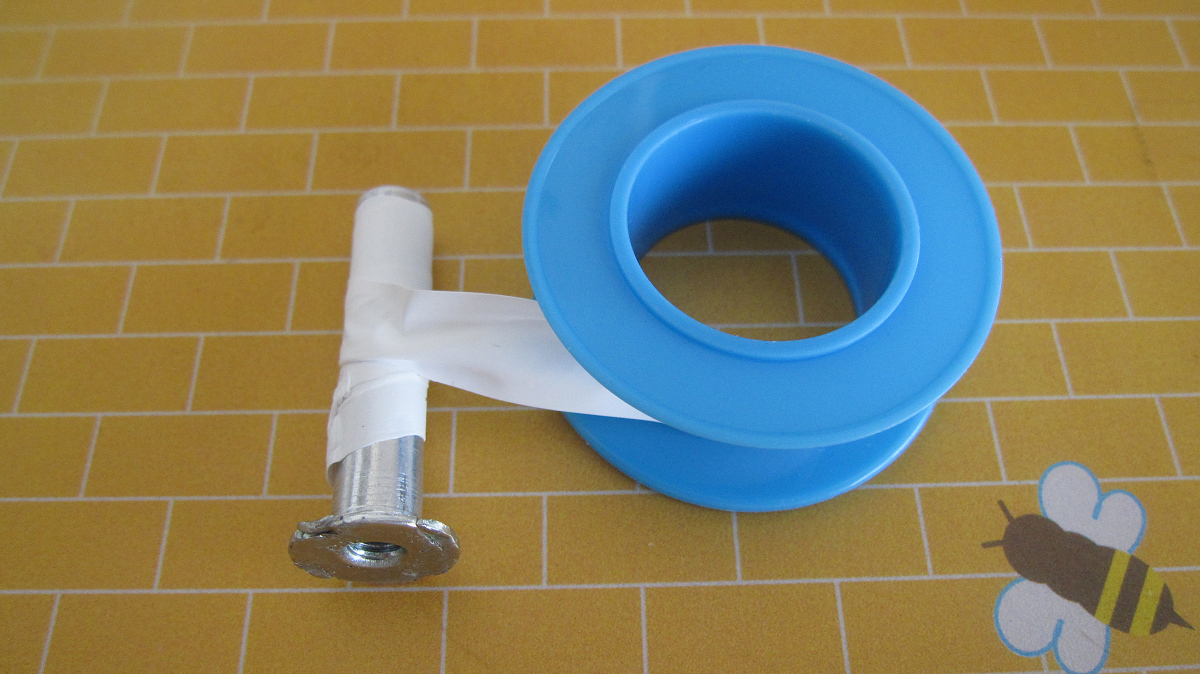

このアルミパイプでは少し緩いので、水道用水漏れ防止テープをアルミパイプに巻きつけます。




テープを巻きつけた後、大きなナットにいれこみます。

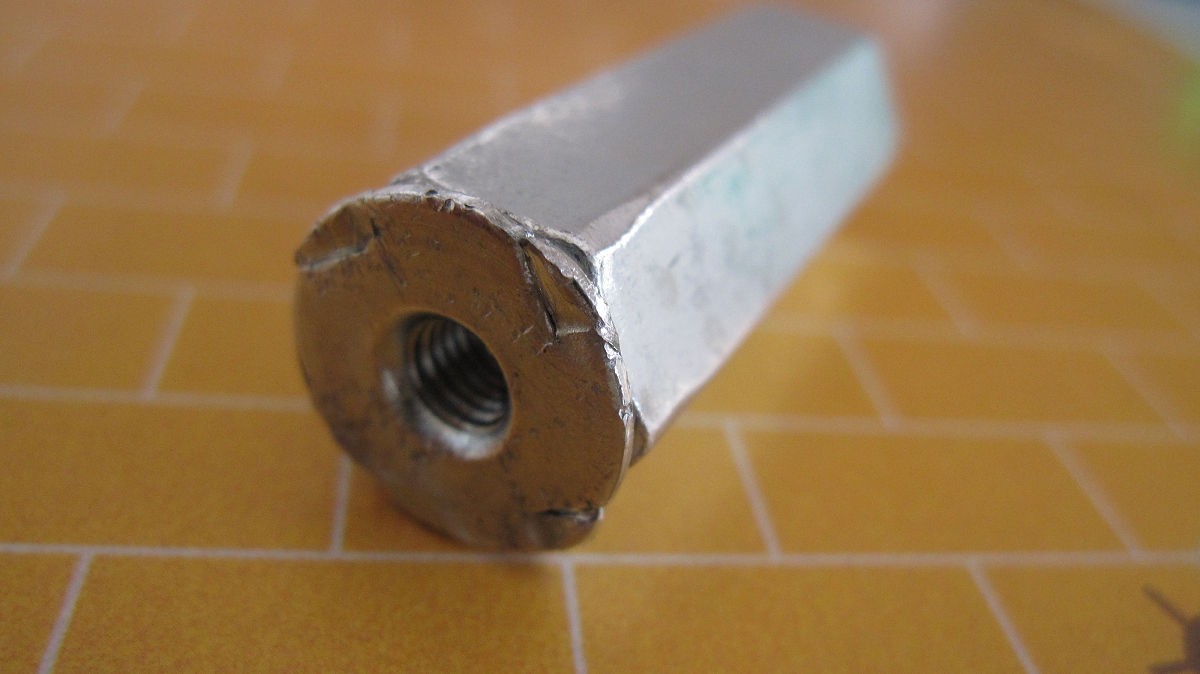

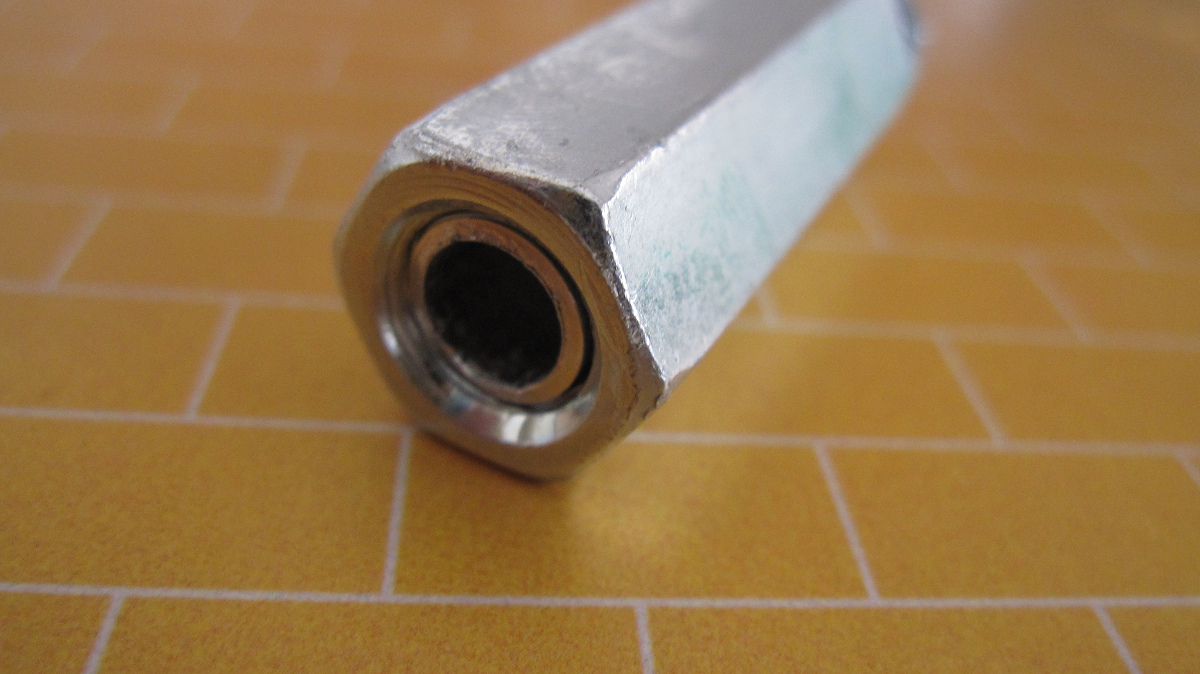

大きなナットの左右はこんな感じ
右側には蝶ナットを追加して左右傾き微調整した後に固定します。

HPの更新を少しの間お休みします

自作ステディカムHP「あにまるっのラッキーブレンカム研究所」の更新を少しの間お休みします。
あまり更新していないのにさらにお休みとはやる気がないようにおもわれそうですが(-_-;)

ブログは更新する予定ですが、ステディカムネタの方は少々お休みとさせていただきます。

あにまるっ

ステディカムを自作 メタルユニバーサルジョイント

本日お休みで秋葉原へ出かけました。
さすが秋葉原、平日でも人が沢山です。

ビラ配りのメイドさんを横目で見ながら(-_-;)お目当ての店へ
千石電商３号店の狭い入口を入り、お店の一番奥へ行くとお目当てのメタルユニバーサルジョイントが並んでます。

シャフトを通す穴のサイズで2mmから6mmまで5種類ほどありました。

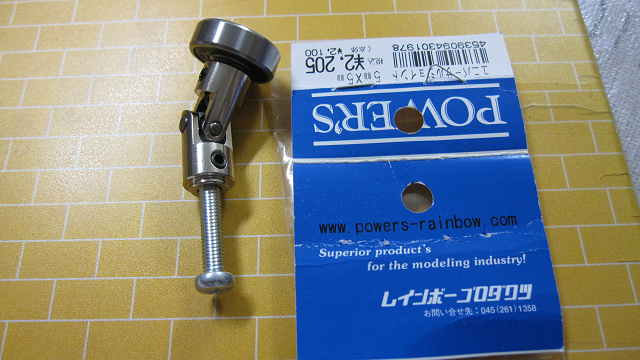

今回購入したのはレインボープロダクツの5mmのメタルユニバーサルジョイント
税込2205円が1840円でした

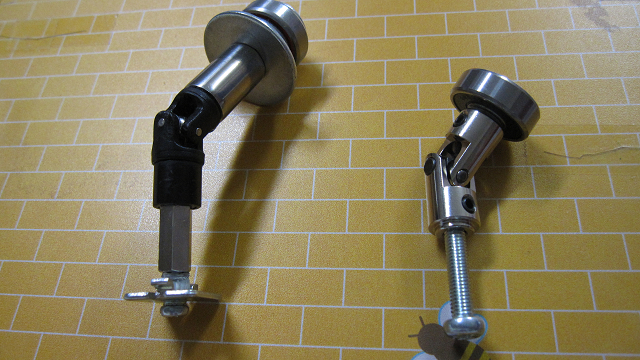

ボールベアリングにM5ネジをはめて小さなネジで止めます。

何とか形になりましたね。
後日、組み上げてテストです。

ちなみに写真左はトラクサス1951でした。

世界のステディカム L'AIGLE TITAN Stabilizer

ステディカムを自作する steadicam stediecam

ステディカムのスペル"steadicam"が正解です

あにまるっのHPアドレスはhttp://steadiecam.nekonikoban.org/index.html
"e"が一個余分です。
なんてことに、今気づきました。
英語が苦手なのがバレバレです(-_-;)

youtube にアップした動画のスペルもsteadiecamだったりstediecamだったりバラバラ
youtubeで"steadiecam"検索するとあにまるっの動画が出てきますが、"steadicam"だとヒットしません。
ワザとスペルを変えたわけじゃなく、単に間違えただけ(-_-;)

「steadicam　ステディカム」はTITTEN社の商標登録らしいので基本的に使えないそうですが、カメラ関係では一般的な用語として使われちゃっています。
なので、あにまるっも「ラッキーブレンカム」なんてネーミングしちゃいましたが、ステディカムの方が分かり易いですね。

ステディカムを自作 動的バランスの原理？

ステディカムの動的バランスの一例です
下半身が重たい場合と想定してください。

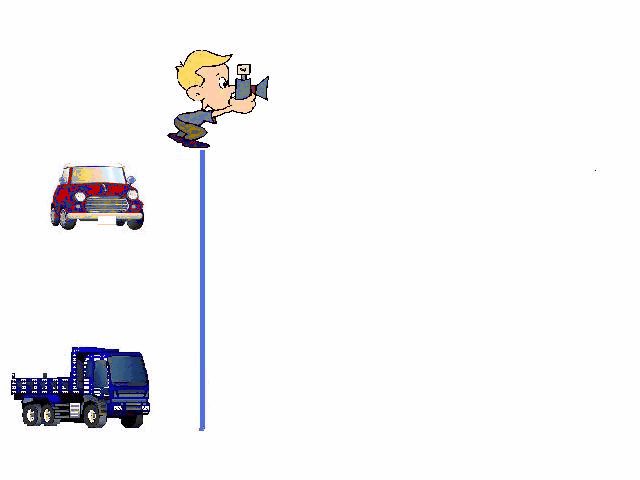

左のgif動画をクリックしてください。
ここでは、ステディカムの下半身は重たいダンプカー、上半身は軽い乗用車に例えています。

加速性能は、ダンプカー＜乗用車　です。
停止している状態から前へ移動し始めます。
下半身のダンプカーは加速が遅いため、動き出しはカメラが下に向きます。

ある程度で両方とも同じ速度になるのでカメラは水平となります。
ステディが停止するときはダンプの方が乗用車より止まりにくいのでカメラは上向きになります。
gifでこの説明がわかるでしょうか？

ステディカムでカメラが水平のまま移動するには両方とも乗用車（又はダンプカー）にすればよいと考えます。

ちなみに、左右の動きではステディの前半分と後半分で考えます。

理屈（へ？）ではこうなると知恵を絞って考えてみましたがいかがでしょうか？

うっ！アタマが☆⌒(＞。≪)

（追加）
>ステディカムでカメラが水平のまま移動するには両方とも乗用車（又はダンプカー）にすればよいと考えます。
ピッタリだとステディカムがニュートラルポジションになりません。
実際には下半身をこの動きがでない範囲で微妙に重くすることになるのかなぁ～
