アルミモデルの改良画像です。

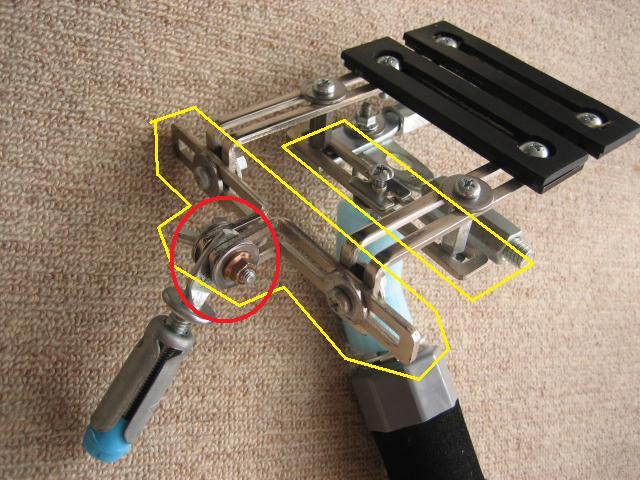

左(アルミパイプは外してあります)が改良前、右が改良後、黄色枠で囲ったところが改良部分です。
なお、改良後の四角い廻りどめナット部分は、以前のままですが左の写真のようにネジと蝶ナットの形になります。


改良点
バランス調整の際に本体とアルミパイプの関節部(左写真赤丸)の角度調整が大変だったのでこの関節部は固定。ジンバルを前後へ移動できるように改良し前後のバランス調整を行うよう改良。
おおまかなバランス調整は、1)パイプアームの2箇所関節部、2)カメラの取り付け位置、3)ウェートの量、4)ジンバル前後移動で行い、微調整は1)~4)に加えカメラ雲台下に取り付けた羽子板ボルトの大きいナットの移動で行います。
動画は近いうちにアップしたいと考えています
左(アルミパイプは外してあります)が改良前、右が改良後、黄色枠で囲ったところが改良部分です。
なお、改良後の四角い廻りどめナット部分は、以前のままですが左の写真のようにネジと蝶ナットの形になります。
改良点
バランス調整の際に本体とアルミパイプの関節部(左写真赤丸)の角度調整が大変だったのでこの関節部は固定。ジンバルを前後へ移動できるように改良し前後のバランス調整を行うよう改良。
おおまかなバランス調整は、1)パイプアームの2箇所関節部、2)カメラの取り付け位置、3)ウェートの量、4)ジンバル前後移動で行い、微調整は1)~4)に加えカメラ雲台下に取り付けた羽子板ボルトの大きいナットの移動で行います。
動画は近いうちにアップしたいと考えています
PR
ラッキーブレンカムアルミパイプモデル改良(いつものことですが(-_-;)
先日のブログでアルミパイプモデルの一部改良を書き込みました。
改良点はヒンジ部、ユニバーサルジョイント接続部、ウェートの取付部の3点でした。
この改良でノブスターを両手でもって締め増しできるようになり、さらにドロップタイムの調整も以前よりやりやすくなりました。
今日の改良は本体とバランス部(アルミパイプアーム)の接続部分です。
いままでM5蝶ネジを使っていた箇所で、バランス調整では微妙にここも角度を変える必要がありました。
乗せるカメラがひとつなら最初に設定すれば後はそれほどいじらなくてもよい関節部分です。
しかし、あにまるっのように複数台を乗せる場合は調整が大変でした。
蝶ネジを締めすぎるとバランス調整しづらく、緩いとアームが下がってきます。
そこで、この関節部分は角度を固定することにしました。
そうすると上で書いた調整ができなくなるので、ジンバルを前後に移動することでほぼ同じことができる方法も同時に改良です。
都合のいい部品をホームセンターで探しに出かけたら90度に曲げた金具の横に130度位に曲げた丈夫なステンレス金具がありました。これを使えば上に書いたように本体とパイプアームが具合の良い角度で固定出来ます。
後はジンバルを前後に移動できるように今までのステンレス金具の組み合わせ工夫すれば完成です。
(あれやこれや、ジグソーパズルだなこりゃ、あっ!これじゃダメか~、それならこっちで.....ネジが...ナットが...)
おっ!できた
明日写真(できれば動画も)をアップしますのでお楽しみに。
なお、HPで販売しているアルミモデルはこの改良前のモデルなので近いうちに研究キットも仕様変更します。
先日のブログでアルミパイプモデルの一部改良を書き込みました。
改良点はヒンジ部、ユニバーサルジョイント接続部、ウェートの取付部の3点でした。
この改良でノブスターを両手でもって締め増しできるようになり、さらにドロップタイムの調整も以前よりやりやすくなりました。
今日の改良は本体とバランス部(アルミパイプアーム)の接続部分です。
いままでM5蝶ネジを使っていた箇所で、バランス調整では微妙にここも角度を変える必要がありました。
乗せるカメラがひとつなら最初に設定すれば後はそれほどいじらなくてもよい関節部分です。
しかし、あにまるっのように複数台を乗せる場合は調整が大変でした。
蝶ネジを締めすぎるとバランス調整しづらく、緩いとアームが下がってきます。
そこで、この関節部分は角度を固定することにしました。
そうすると上で書いた調整ができなくなるので、ジンバルを前後に移動することでほぼ同じことができる方法も同時に改良です。
都合のいい部品をホームセンターで探しに出かけたら90度に曲げた金具の横に130度位に曲げた丈夫なステンレス金具がありました。これを使えば上に書いたように本体とパイプアームが具合の良い角度で固定出来ます。
後はジンバルを前後に移動できるように今までのステンレス金具の組み合わせ工夫すれば完成です。
(あれやこれや、ジグソーパズルだなこりゃ、あっ!これじゃダメか~、それならこっちで.....ネジが...ナットが...)
おっ!できた
明日写真(できれば動画も)をアップしますのでお楽しみに。
なお、HPで販売しているアルミモデルはこの改良前のモデルなので近いうちに研究キットも仕様変更します。
ラッキーブレンカムアルミモデルのウェート装着方法とヒンジ部を変更しました。
写真のようにアルミパイプ末端にパイプ内径より少し大きい頭のM8ネジをハンマーで打ち込み、小さなM8丸ナットをはめてあります。

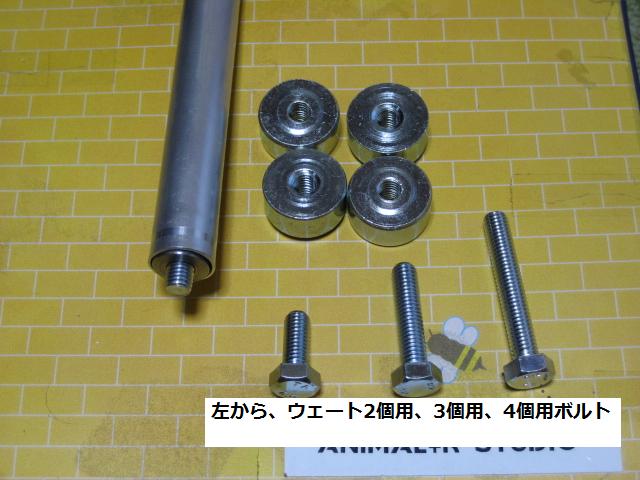

なお、販売キットはこの写真の内容となります。
ウェート 4個
M8ボルト 3本
(アルミパイプにM8ネジ1本、M8丸ナット1個がはめ込んであります)

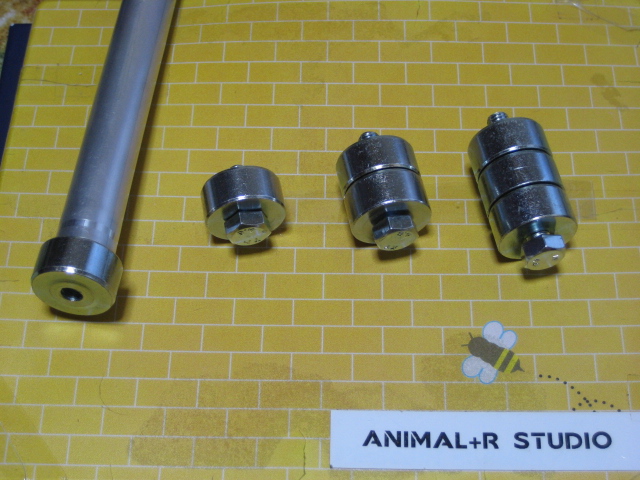

ウェート装着の状態
ウェート1個はこのようになります

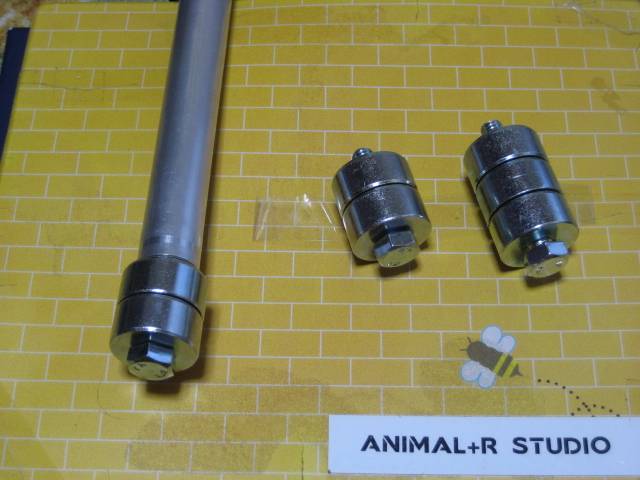

ウェート2個は一番短いボルトにウェート1個をはめ込んだものを使います。

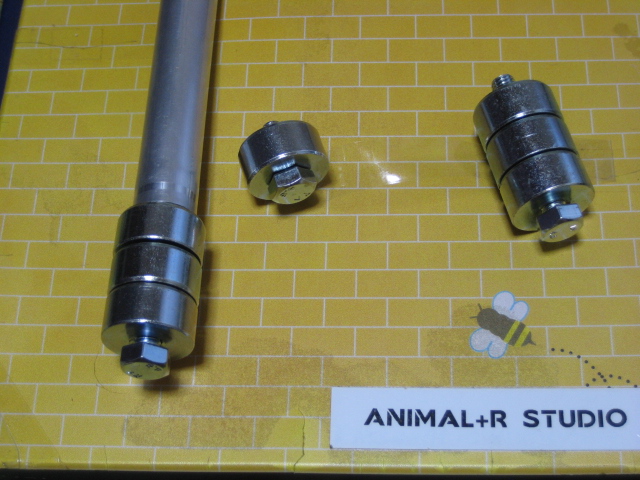

ウェート3個は同様に2番目に短いボルトを使います。

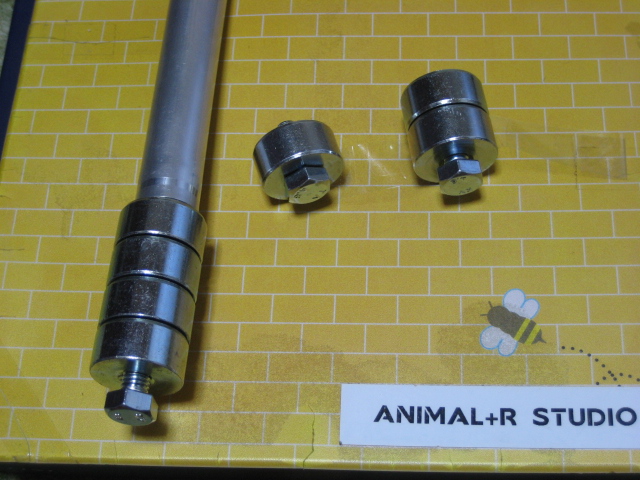

ウェート4個は一番長いボルトを使います。
以前はアルミパイプを少し押し潰して、小さい丸ナットをはめ、接着剤で接着していました。
この変更で接着剤は不必要となりましたが、ハンマーが必要になりました。
ネジを真っ直ぐ打ち込むには少々テクニックが必要です。

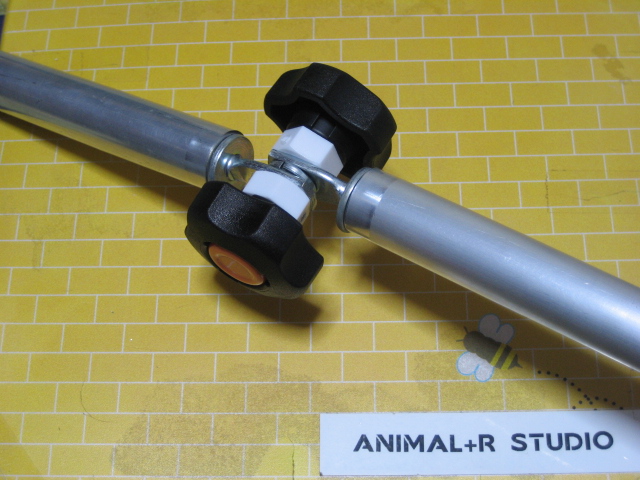

もう一つの変更点はヒンジ部の締め付けを手で出来るように、ヒンジ部ノブスターを両方に取り付けました。
手のみでかなり締め付けできるようになりました。
なお、販売キットはこの写真の内容となります。
ウェート 4個
M8ボルト 3本
(アルミパイプにM8ネジ1本、M8丸ナット1個がはめ込んであります)
ウェート装着の状態
以前はアルミパイプを少し押し潰して、小さい丸ナットをはめ、接着剤で接着していました。
この変更で接着剤は不必要となりましたが、ハンマーが必要になりました。
ネジを真っ直ぐ打ち込むには少々テクニックが必要です。
もう一つの変更点はヒンジ部の締め付けを手で出来るように、ヒンジ部ノブスターを両方に取り付けました。
ステディカムで撮影した動画を家庭用DVDプレーヤーやHDDレコーダーで再生できるDVDにするフリーソフトの今まで分かった短所です。
使用した動画
動画ファイルはオリジナルのXacti用mp4ファイルをakj betasでAVI変換
動画編集ソフトはWINDOWS Live ムービーメーカー
動画は16:9 30fps 音声はモノラル
DVD Flick
1) WINDOWS Live ムービーメーカーで編集したWMVムービーでは音声がサポートしません。
対応は Windows Liveムービーメーカーで作ったムービーを家庭用DVDで再生
2)パナソニック製(DIGA)プレーヤーなど一部のDVDプレーヤーメーカーでは再生できません。
VideoDVDMaker FREE
1) 16:9の動画は4:3に勝手に変換されます。(FREEだと16:9の設定がない?)
2) 音声が途切れがち、映像が綺麗でない(記録設定変更方法がない?)
Sothink Movie DVD Maker
現在検証中
使用した動画
動画ファイルはオリジナルのXacti用mp4ファイルをakj betasでAVI変換
動画編集ソフトはWINDOWS Live ムービーメーカー
動画は16:9 30fps 音声はモノラル
DVD Flick
1) WINDOWS Live ムービーメーカーで編集したWMVムービーでは音声がサポートしません。
対応は Windows Liveムービーメーカーで作ったムービーを家庭用DVDで再生
2)パナソニック製(DIGA)プレーヤーなど一部のDVDプレーヤーメーカーでは再生できません。
VideoDVDMaker FREE
1) 16:9の動画は4:3に勝手に変換されます。(FREEだと16:9の設定がない?)
2) 音声が途切れがち、映像が綺麗でない(記録設定変更方法がない?)
Sothink Movie DVD Maker
現在検証中
ラッキーブレンカム研究所にリンクしてますステディカム記事一覧をアップデートしました。
アップデートは久々だったのでやり方を思い出すのに一苦労です(汗)
このブログでもカテゴリーのクリックで5件ごとの一覧ができますが、HPの記事一覧の方が見やすいですね。
こうしてみるといろいろなことをやっているなぁ~
でも、あちらこちらに自分でも何かわからない題名があります。
一度キレイに整理しなければ...
アップデートは久々だったのでやり方を思い出すのに一苦労です(汗)
このブログでもカテゴリーのクリックで5件ごとの一覧ができますが、HPの記事一覧の方が見やすいですね。
こうしてみるといろいろなことをやっているなぁ~
でも、あちらこちらに自分でも何かわからない題名があります。
一度キレイに整理しなければ...
Youtubeの音楽入れ替えができない
youtubeにアップした動画に音楽をのせようとしても240pでのみしか聞こえません。
240p以外ではアウトでした。
過去に音楽を入れ替えたのは240p以外もOKです youtube何かあったのかな???
youtubeにアップした動画に音楽をのせようとしても240pでのみしか聞こえません。
240p以外ではアウトでした。
過去に音楽を入れ替えたのは240p以外もOKです youtube何かあったのかな???
