ログハウスのセルフビルド着工はいつに??? ステディカムも作っています
ブラシレスジンバルのモーター分解しました。
あくまでも「分解」で「組み立て」ではありませんので、組み立てしたい方は自己責任で分解してください。

分解するのはこのモーター

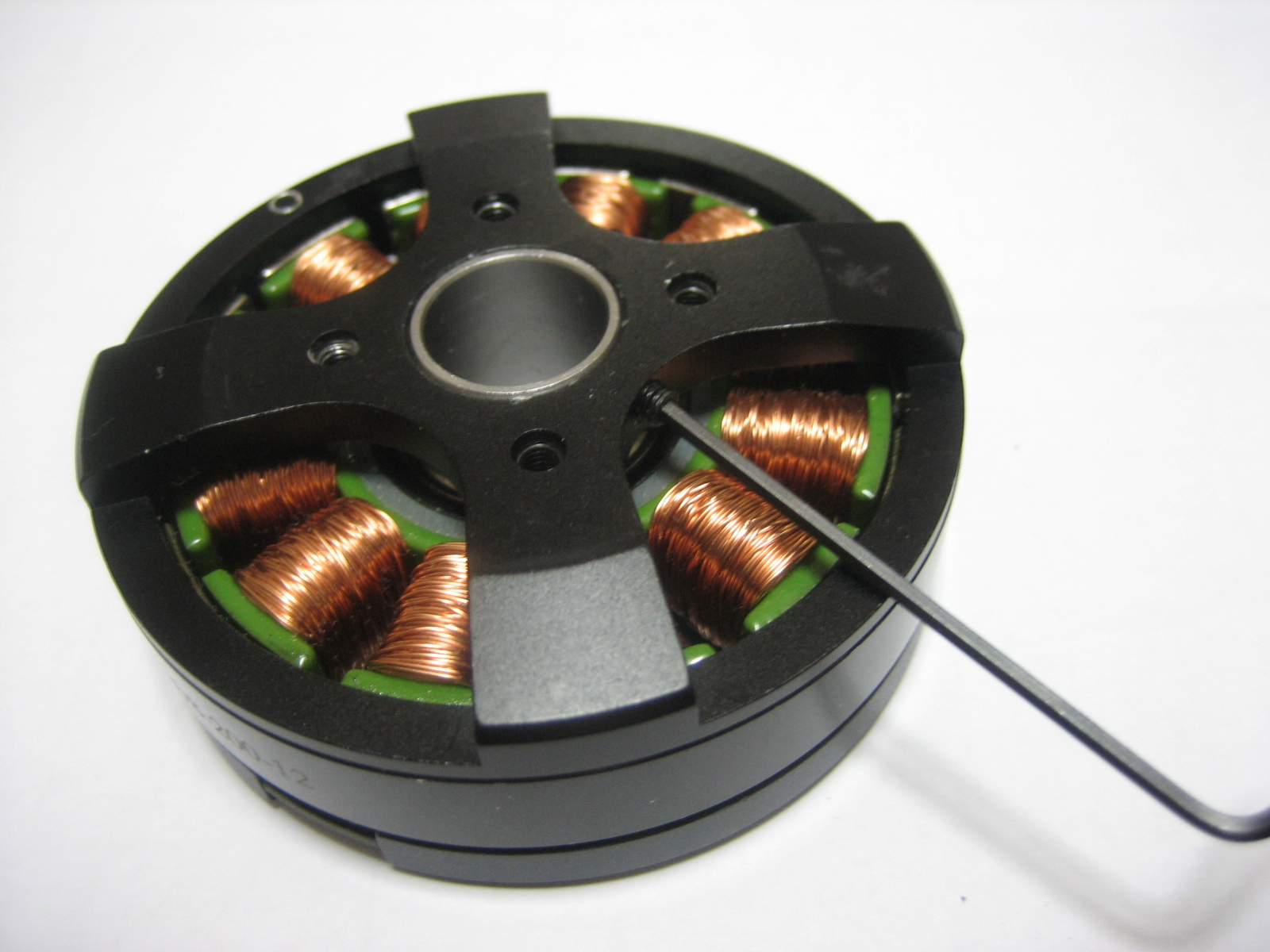

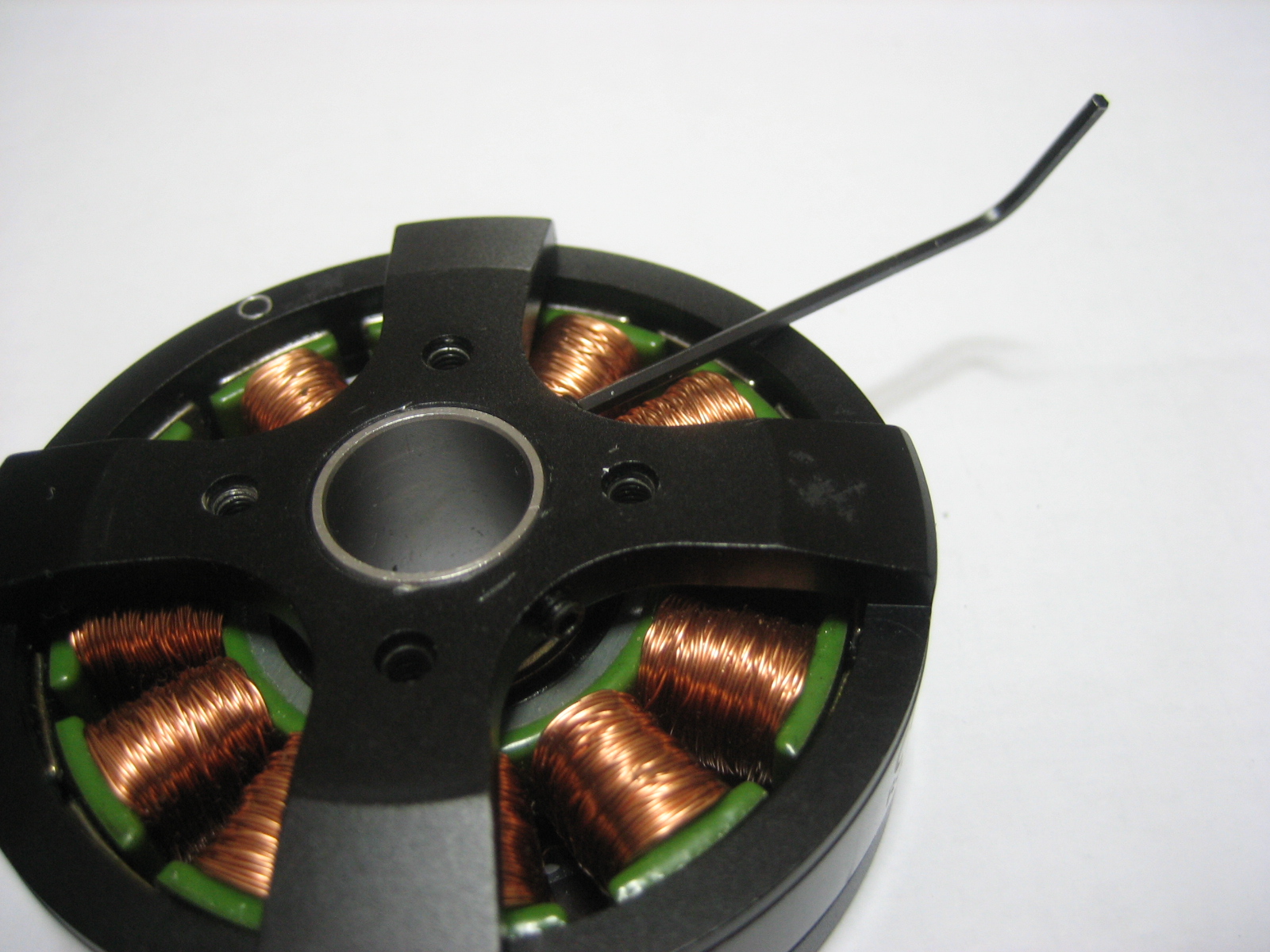

まずイモネジを2か所緩めます。

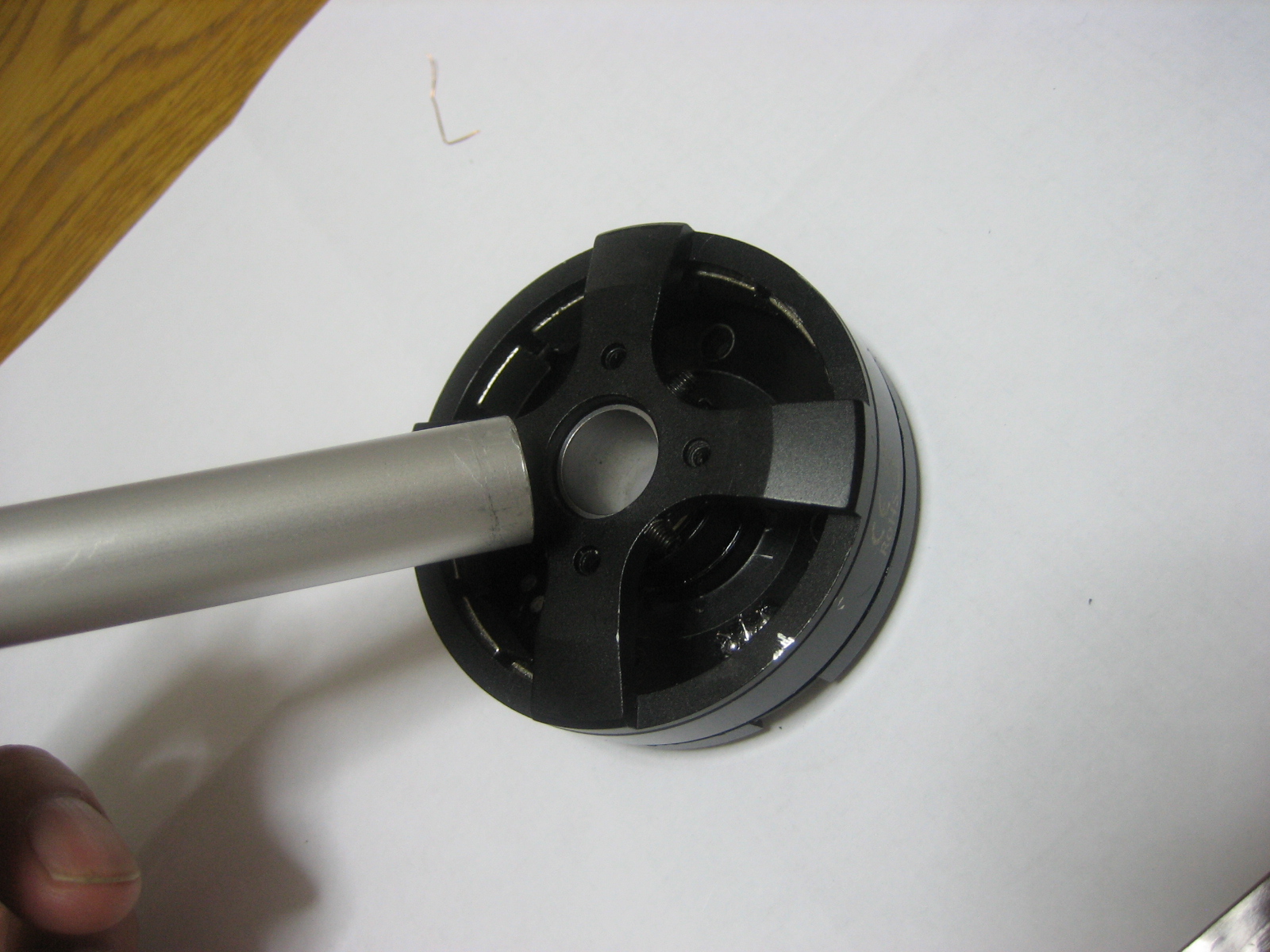

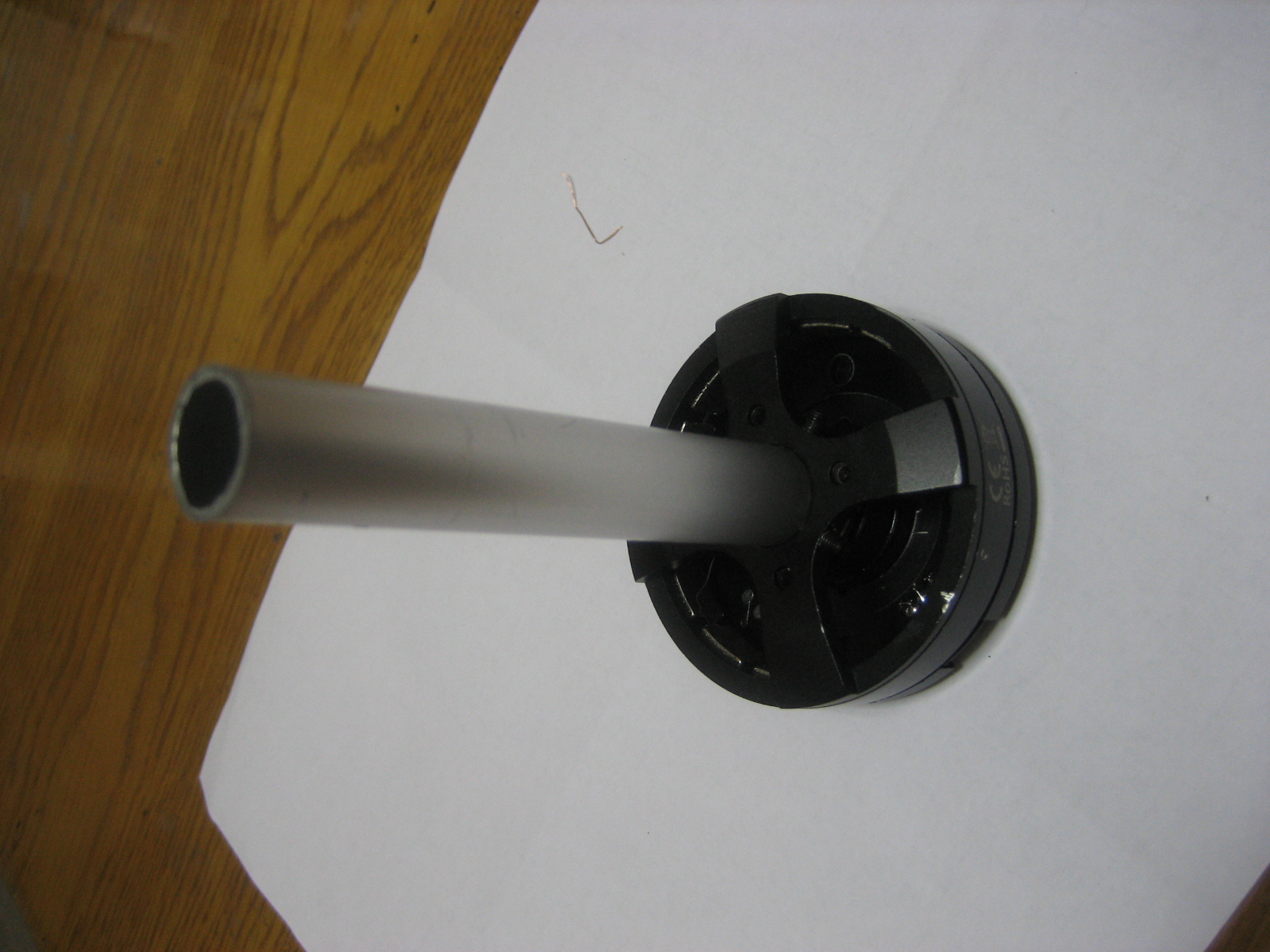

中空シャフトを押し出します。ハンマーでたたかないと抜けません。

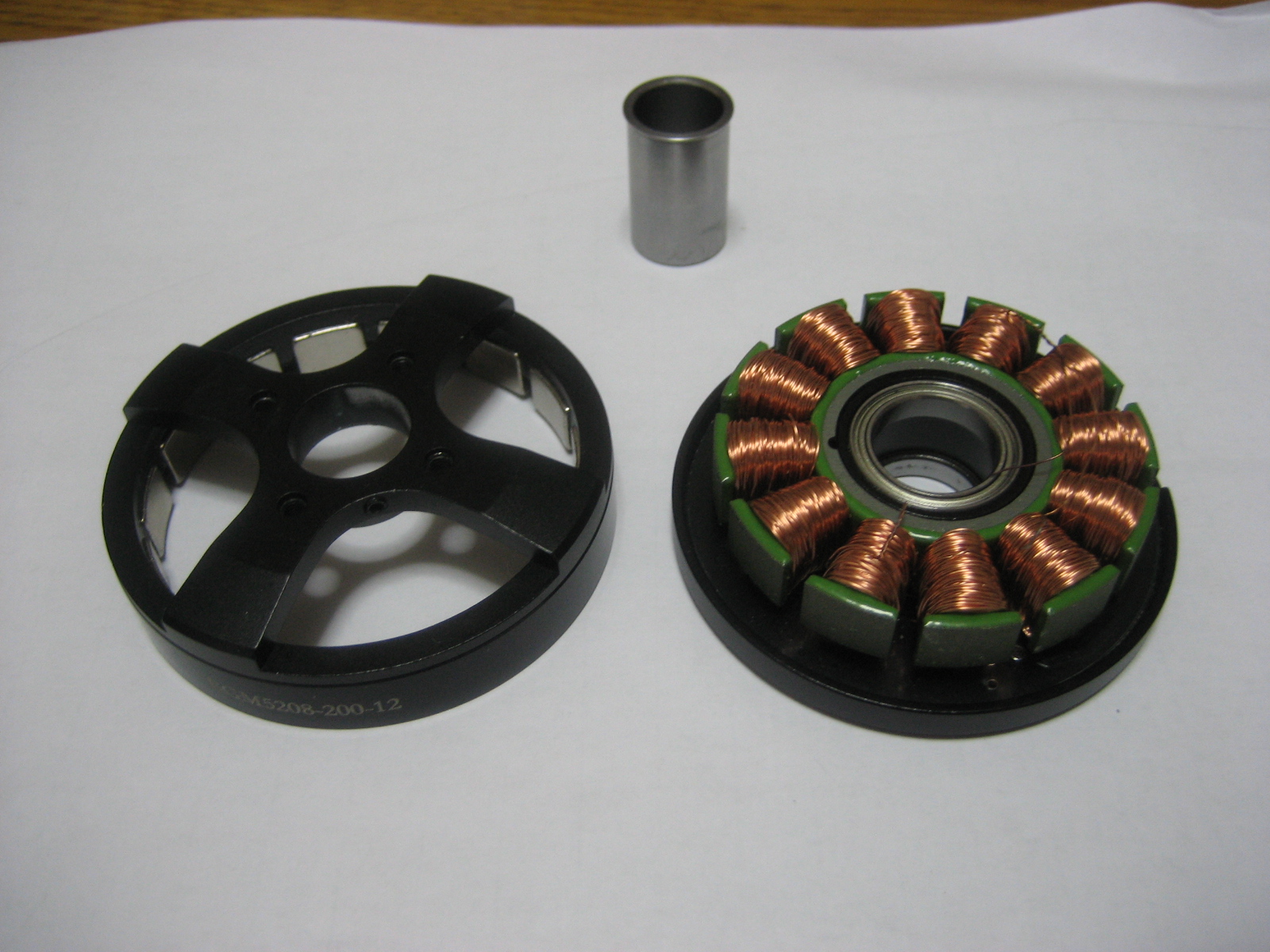

ハウジングを2つに割ります。
強力磁石なので両手て思い切り引っ張ります

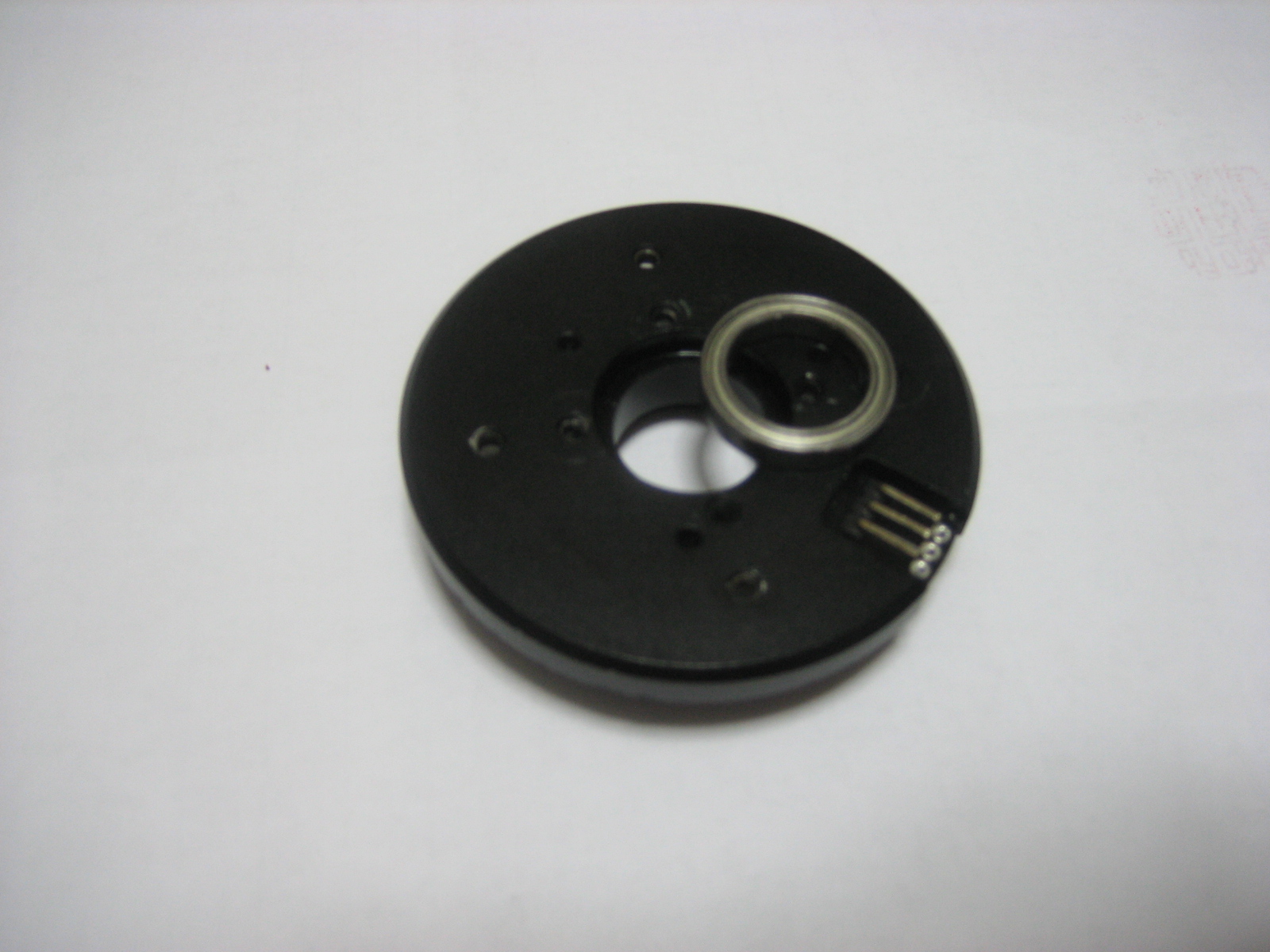

ベアリングを抜きます。

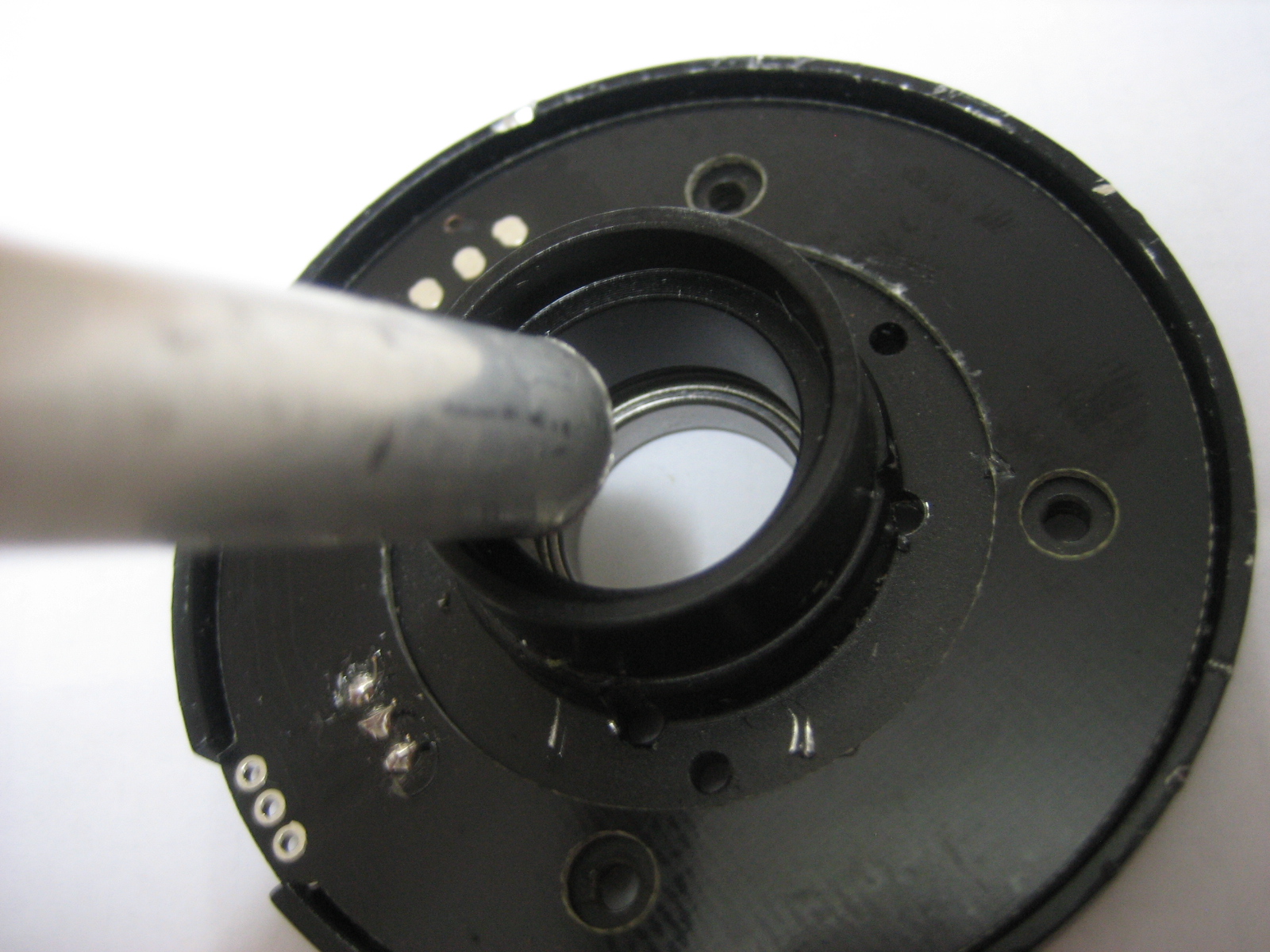

2個ありますので反対側からたたいて外します。
これもハンマーでないと抜けません。
注意:ベアリングがダメになることがありますよ。


アーラ不思議モーターが分解できました。
チャンチャン(^_^)v



使った道具はこれです。
ハンマー、アルミパイプ(2種類)、それに六角レンチ


10円玉は組み立てる時に使います(^_-)





お利口な方気がつきました?
コイルを外している写真がありませんね。
コイル外しはマイナスドライバーでゴリゴリやってしまいました。

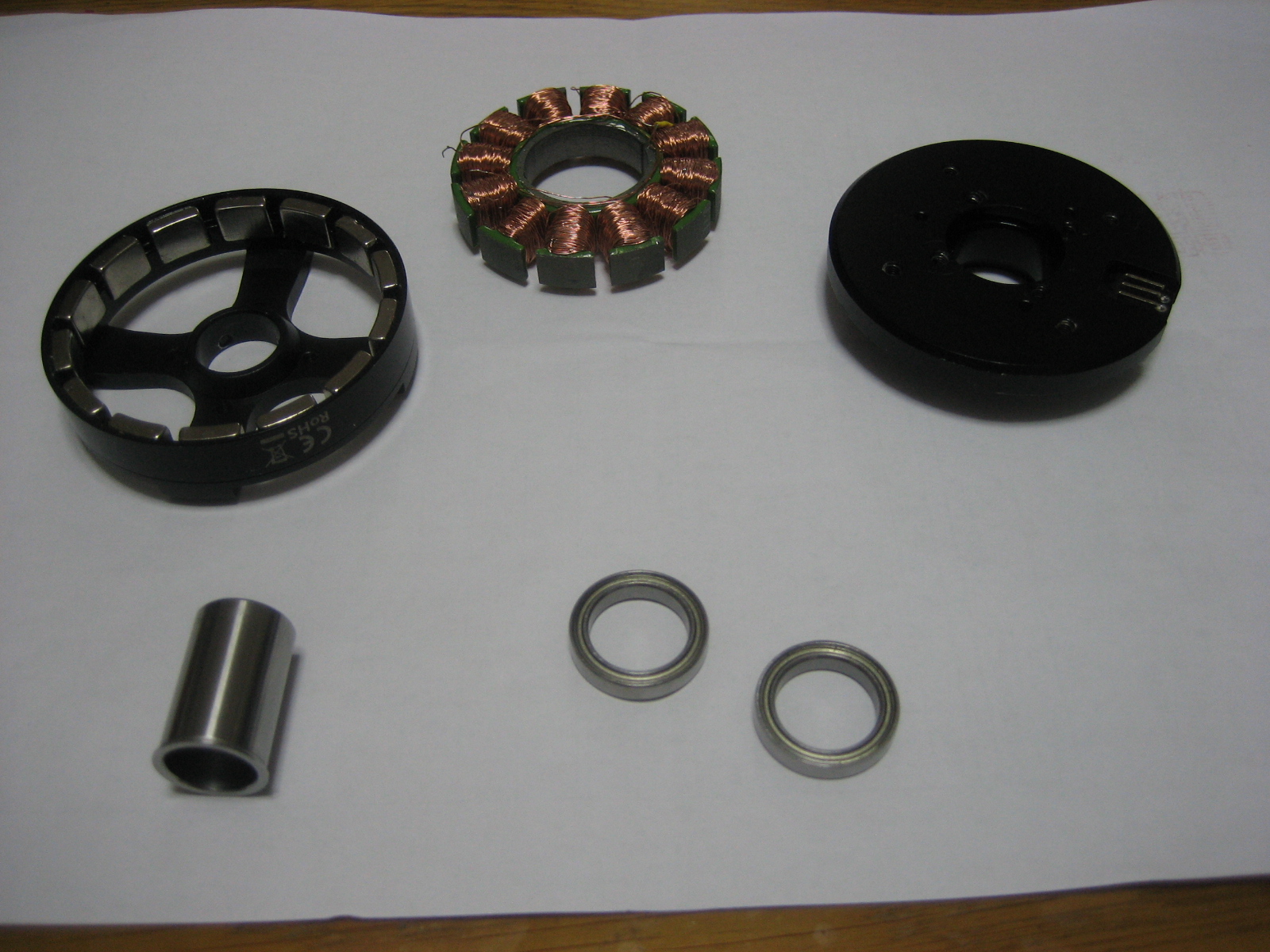

ということでモーターはバラバラになりましたとさ
チャンチャン(^_^)v
