ログハウスのセルフビルド着工はいつに??? ステディカムも作っています

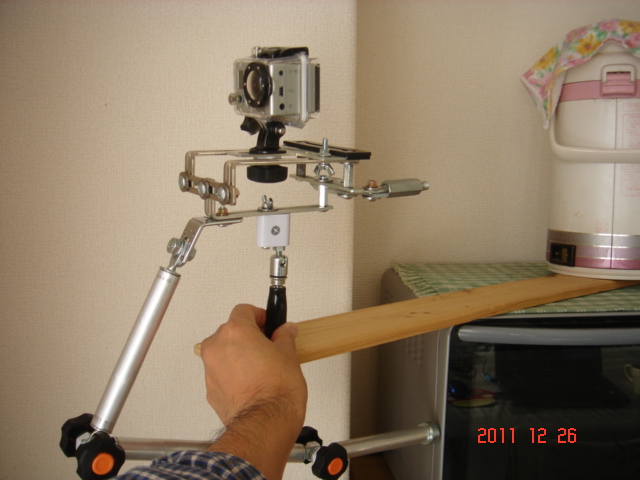

試作ジンバルです。

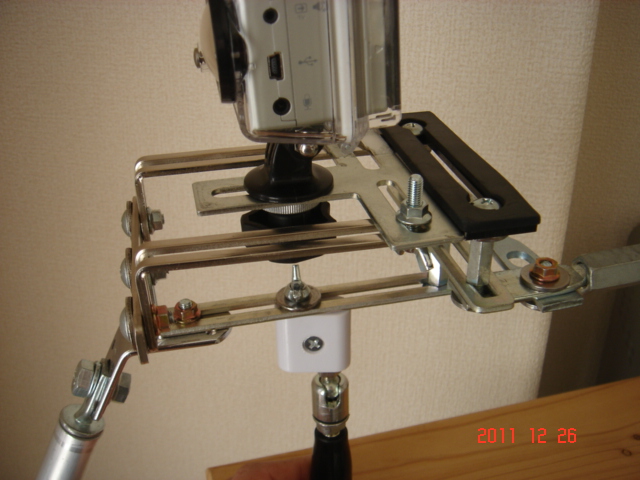

ベースはラッキーブレンカムアルミパイプTypeAです。

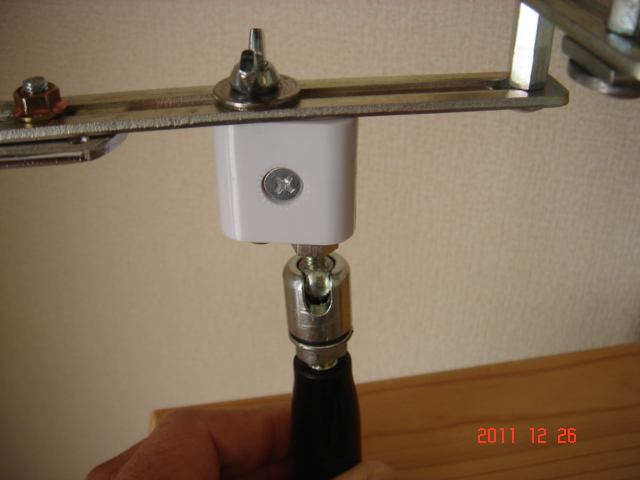

ジンバルの銀色メイン部品は鉄製自在ジョイントにフリーベアから取り出した直径約1mmのボールベアリングを数個いれたもので、これ1個でユニバーサルジョイントとボールベアリングの両方の機能があります。

間接部の角度は小さいですが360度フリーなのでユニバーサルジョイントよりベターです。
小さいジンバルグリップと本体取り付け部の修正(本体側M5、ジンバルM6とねじサイズがちがうので段違い構造です)で完成です。

が....大きな問題が

この鉄製自在ジョイントはメーカーが製造しておらず在庫もなく入手不可能なのです。
残念無念(ーー;)
