ログハウスのセルフビルド着工はいつに??? ステディカムも作っています
×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

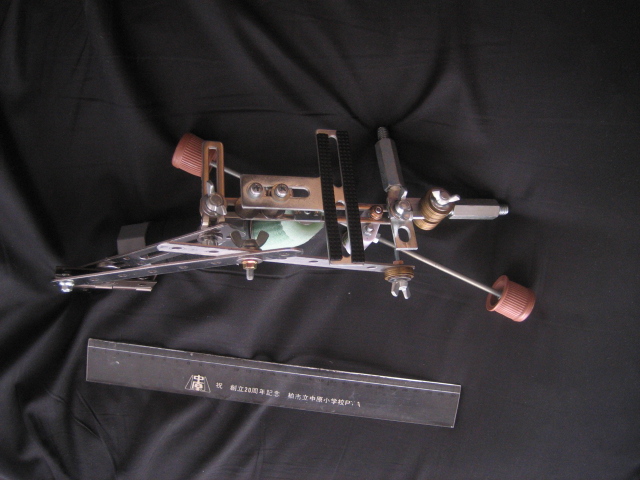

折りたたんだ状態は40cm x 20cm x 15cm位(下にあるのは30cm定規)

改造部分は2箇所
1)バランス部(アーム)
2)水平バランサー



1)バランス部(アーム)関節部にスチール蝶番(取付穴はM5サイズ)、50mmほどのステンレス板(どちらも百均で購入)、M5ネジ2本、M5ナット2個を追加

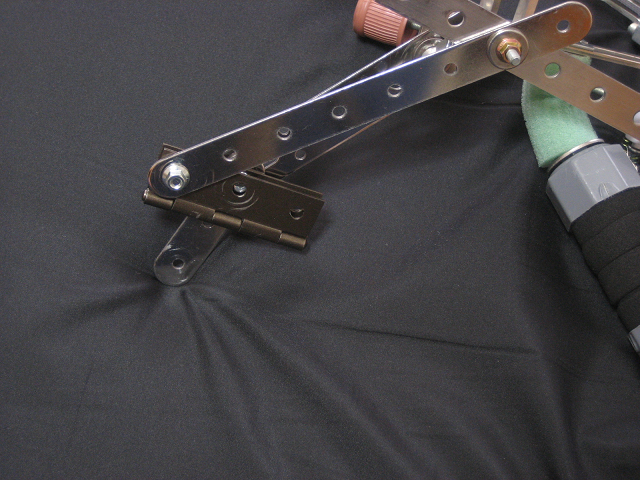

ver4.22compact02.jpg折りたたんだ状態

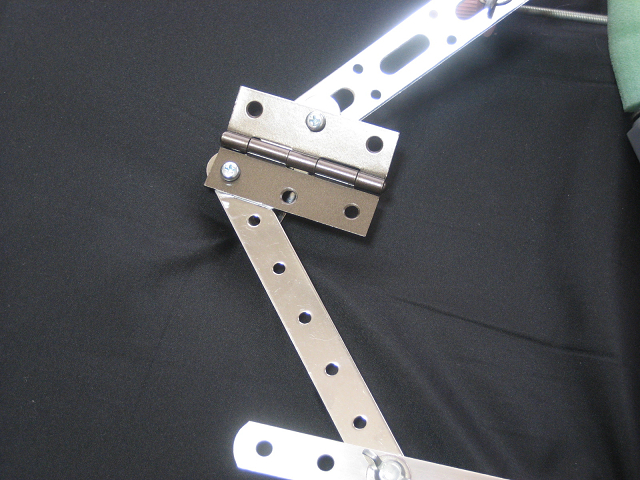

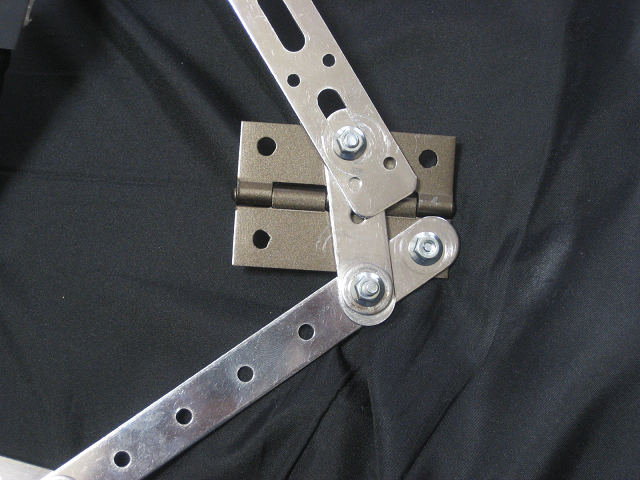

ver4.22compact03.jpg広げると当然のようにこのようになります。

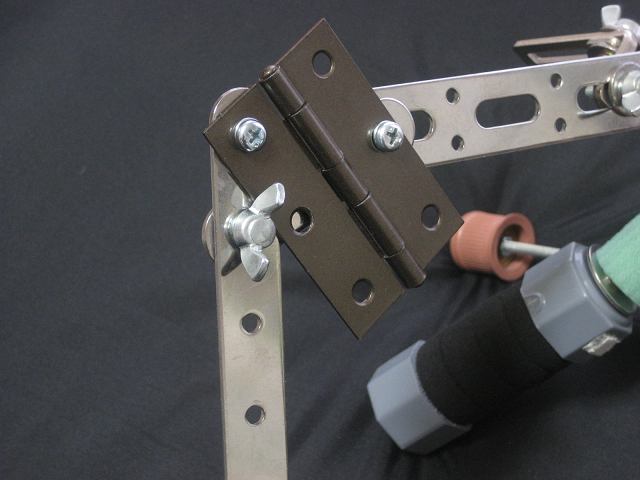

使用時は下の写真のようにM5蝶ボルトとナットで固定すればOK。

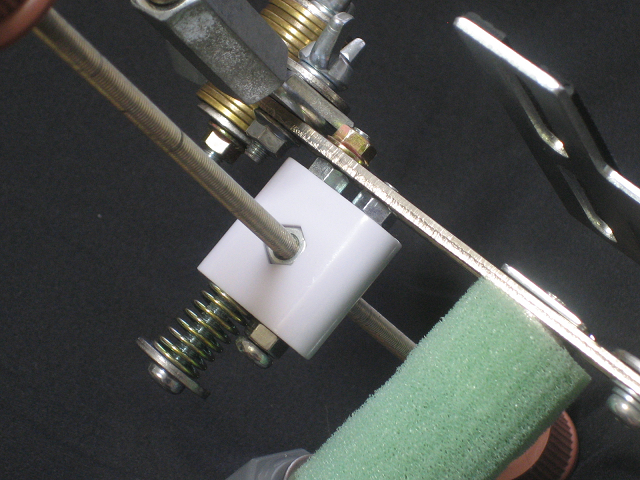

2)次は水平バランサーの取付部品を白いネット固定具(百均で購入)、バネ1本、長いM5ネジ2本(長さは約40mm、約60mm)、ナット数個、ワッシャ数個(ホームセンターで購入)に変更

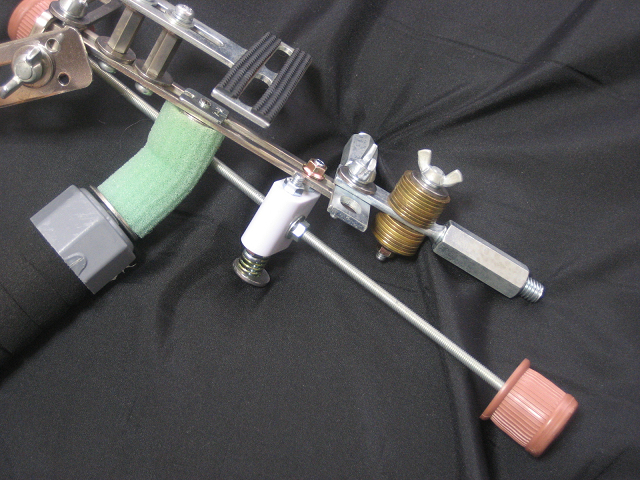

ver4.22compact07.jpg左は折りたたんだ状態。
(水平バランサーはフラフラなのでヒモ等で本体に固定しておいてください。)

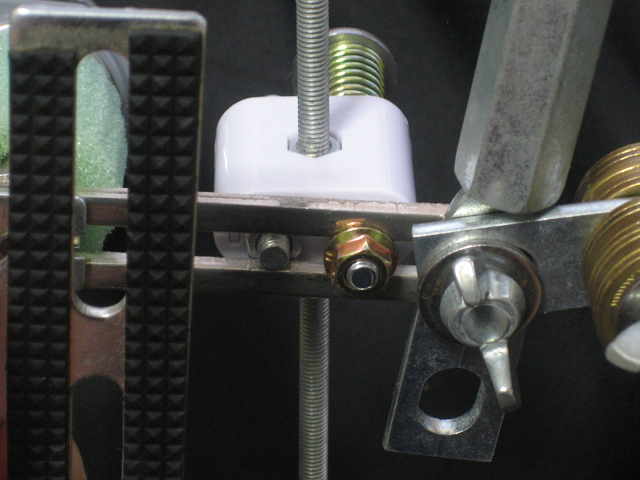

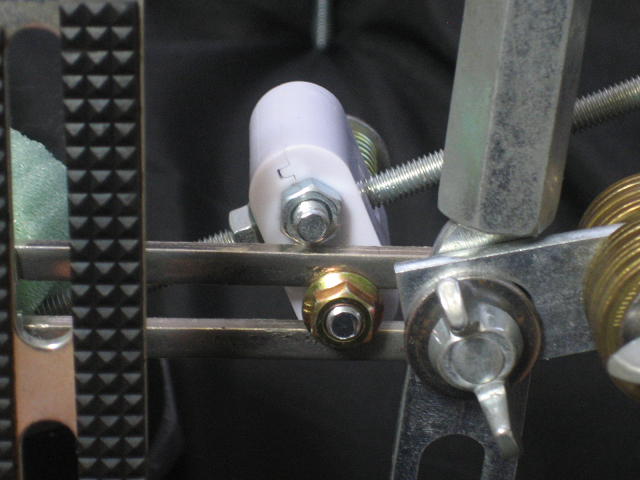

白色のプラ製ネット固定具を指でつまみ、下方向へ引っ張るとバネが縮み、短い方のネジを本体ミゾにはめて手をはなすとバネの力で水平バランサーは正常ポジションで固定される。
(M5ネジと本体ミゾに隙間がかなりあり、このままではガタガタするので本体ミゾにはめる短いネジにキャップ等をかぶせましょう)









いかがでしょう?
グッドアイデアと思った方は拍手でもクリックしてくださいね。

これでver4.22を移動の際に折りたたんで持ち運びできます。
このところアルミモデルばかりなので、今日はver4.22コンパクトで撮影でもすることにしましょう。
