改めて読みましたらわかりずらい内容なので修正しました(^_^;)
このときは成功と思いましたが、後日この細工は失敗であることに気づきました。

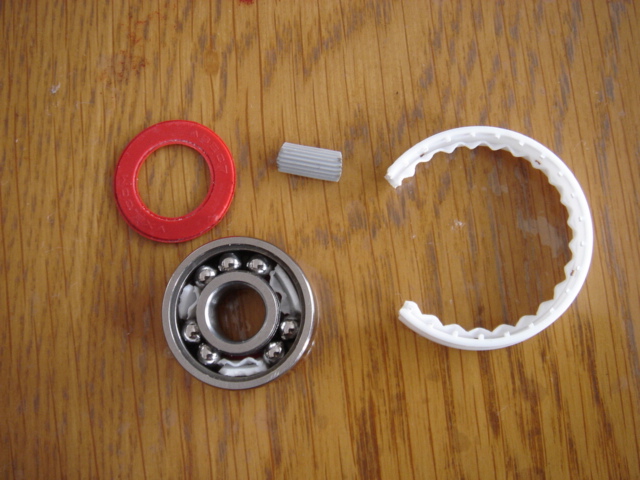

ベアリングの回転を鈍くした方がジワッとたカメラパーンになるだろうと考えて、家にあった網戸張替えゴム(写真中央の灰色パーツ)を小さく切ってベアリング内につめてみました。
予想通り回転は鈍くなりましたが、使っているとこのパーツ、柔らかすぎてベアリングの中で動いてしまい、ベアリングの動きおかしくなります。

これにかわる良い材料は...と目に止まったのが空ペットボトルの口に残った白いリング状のプラスチック(写真の右)。
これを小さく切って詰めてみました。

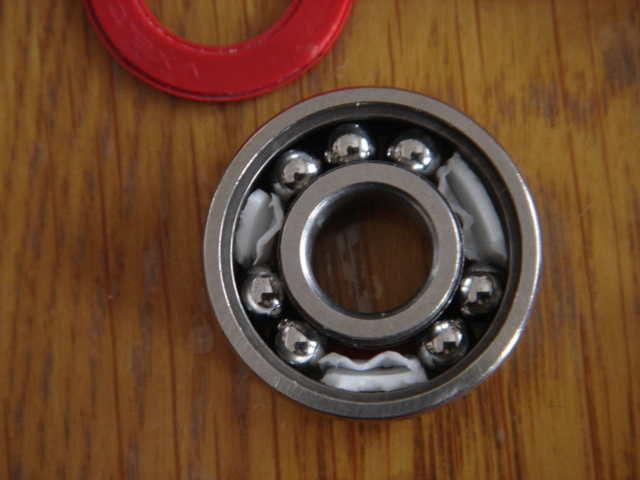

ベアリングの中はこんな感じ



以前のゴムより回転がスムースです。

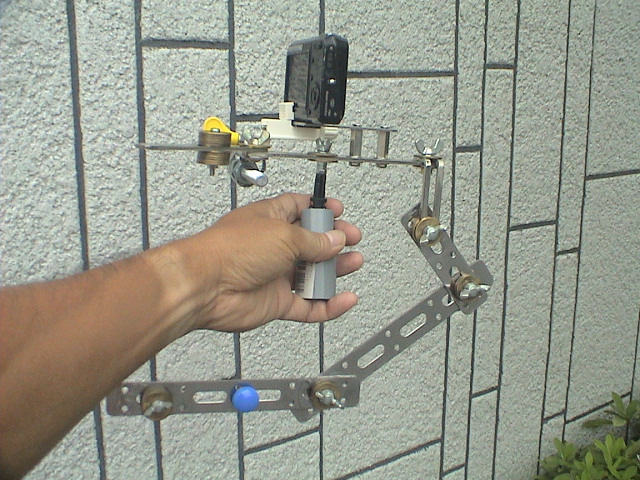

  全体のフォルムはこんなです

***************************************************************
20090904バージョンの変更点
 1)ジンバル部グリップに塩ビパイプ(なんと、ボールベアリングははめ込んだだけ!ピッタシ!)
 2)ベアリング内部の詰め物変更(詳細は上のとおり)
 3)ジンバル部Uジョイントは以前のものをそのまま利用し、上下を入れ換え(ジョイント部、支点が数センチ上に移動)
 4)前後傾き微調整用ネジ(M8の大きなボルトナット)を外し、「ミニ金具」と5円玉ウェイトに変更(これで前後左右の傾きに対応)
 なお、エンド部の青い丸はホワイトボード用磁石(少し重くしたかっただけなので)

左にステディ、右にビデオカメラで同時に撮影した動画↓です
