 Uジョイント

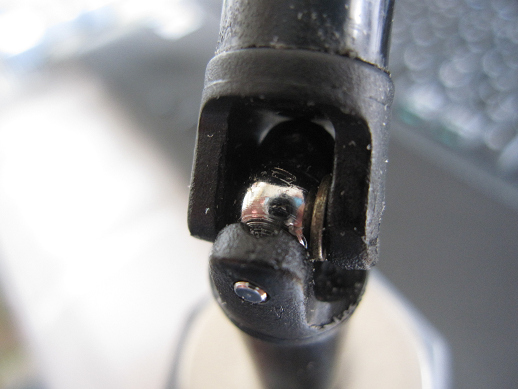

ユニバーサルジョイントのトラクサス1951を組み上げた時、ジョイント部分にgif動画のような遊びができることがよくあります。(画像をクリックすると別ウインドでgif動画がみられて遊びがよくわかります)
ぴったりする方がまれでほとんどでこのくらいの遊びができます。
ステディのメイン部品なので本来はより精度の高いものがよいのですが、3000円ステディカムなので今のところUジョイントはトラクサスしか考えつきません。

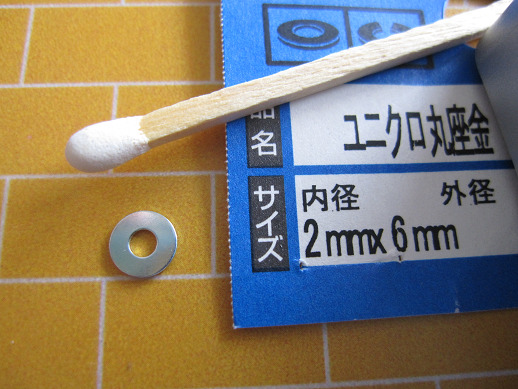

そこで遊びをなくすのにM2ワッシャを1枚はめてみました。






ラジオペンチで一旦、ボールジョイントをはずし、M2ワッシャをはめて組み上げたジョイント部はこんな風です。
ワッシャの大きさと厚さがちょうどなので、遊びがなくなりました。
また、Uジョイントの動きは支障がありません。
