ログハウスのセルフビルド着工はいつに??? ステディカムも作っています

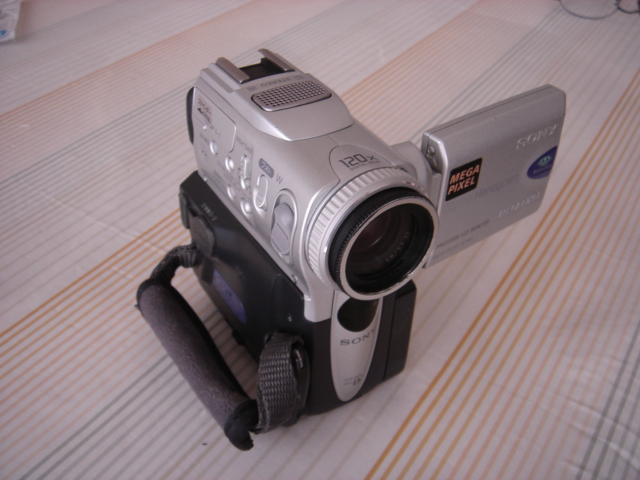

ビデオカメラ(SONY DCR-PC101)用ステディカムの試作を始めました。









もちろん原型はSONYデジカメDSC-T3用に作った「加工不要3000円自作ステディカム」で、ポイントはビデオカメラとステディカムの合体方法です。

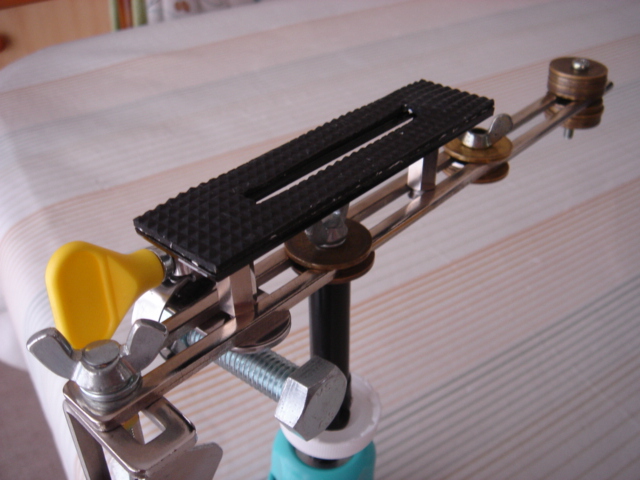

ホームセンター「ビバホーム」でスチール板(長さ100mm、幅25mm、厚2mm)に長さ70mm幅7mmの細長い穴があるプレート(220円)を購入し、これをいままで組んでいた100均L字スチール板のかわりにネジで本体に取り付けます。

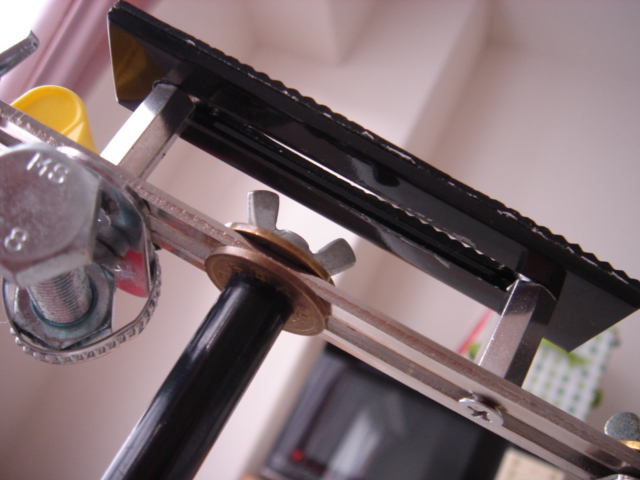

しかし、このカメラ固定方法では、ビデオカメラが乗っかる場所に平ネジの頭が1mmほど飛び出て、カメラの底が傷つきます。

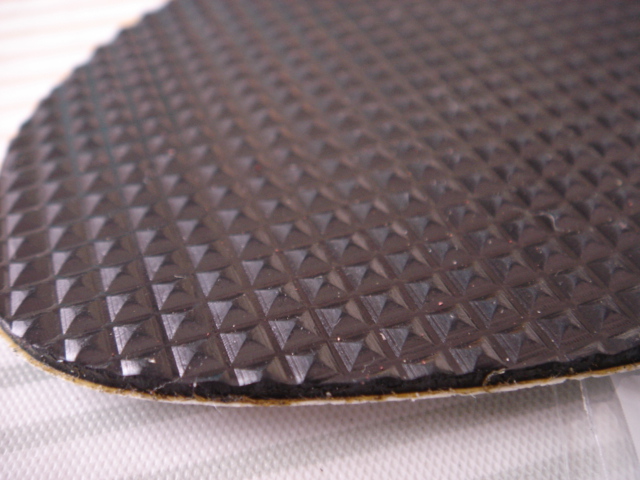

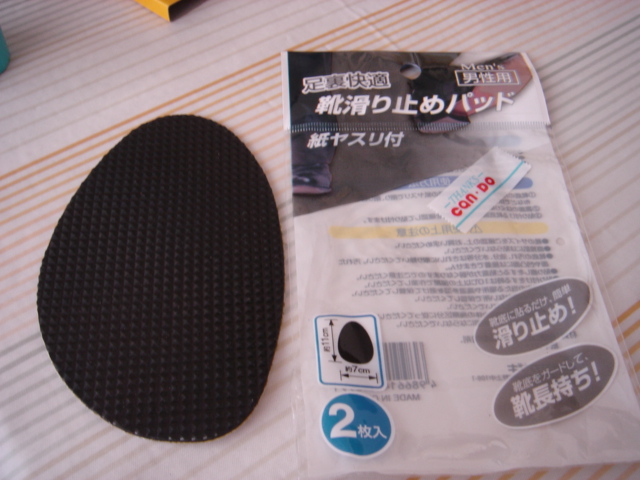

そこで三脚のカメラを取り付けるところによくある凸凹した滑り止めと同じような形状の「靴滑り止めパッド」を100均「キャンドゥ」で手に入れ、スチール板と同じ形にカッターでカットして貼付けました。

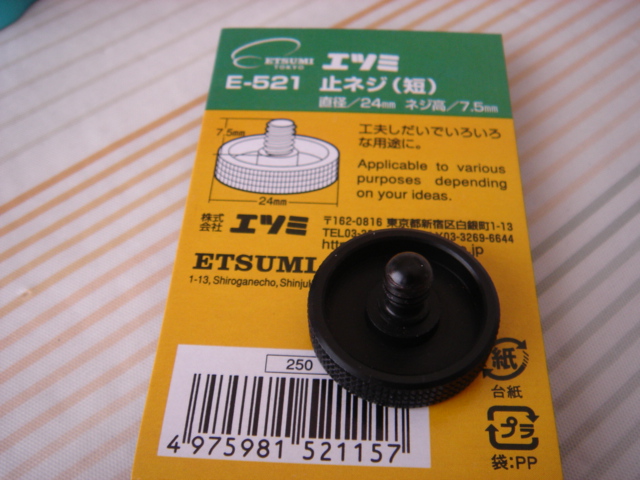

ビデオカメラの固定には、カメラ用具メーカー「エツミ」の止ネジ(ビッグカメラで180円)でスチール板の長い穴とカメラの三脚ネジを使います。
注意:この止ネジはネジ長に長、短の2種類あり、自分のビデオカメラの三脚ネジに合わせてください。







これでカメラ取り付け完成です。

あとは、5円玉バラストを増やして地道なバランス調整で完成です。

バッテリー無しソニーDCR-PC101(カメラ重量約500g)でほどほどのバランスがとれました。
(このバージョンの欠点は、左右バランス調整が難しいところです)

なお、ザクティーの三脚穴位置ならば、左右バランスにはそれほど問題はないと思うのでこれで自作ステディが可能と思われます。
