ミゾ状になったミニ金具2枚でL型金具を挟むタイプのアルミモデルの折りたたみ方式の説明

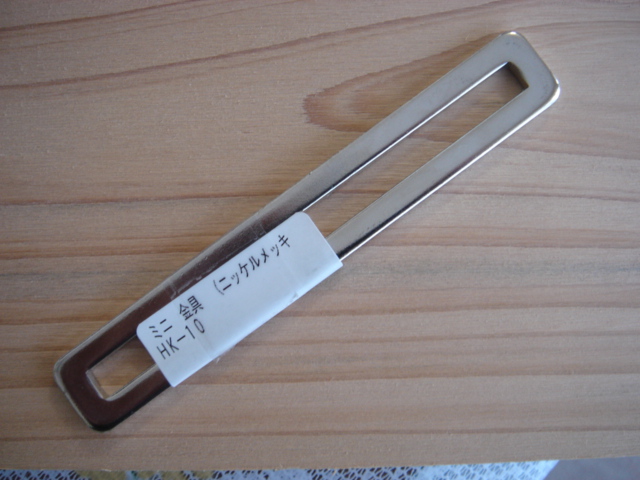

折りたたみに使った部品はこちらをご覧下さい
ちなみに金具1個100円位なのでネジ類含んで折りたたみ改造部品代は500円以下でした。
ステディカムを自作する 折りたたみアルミモデル試作品


(写真左から右へ)

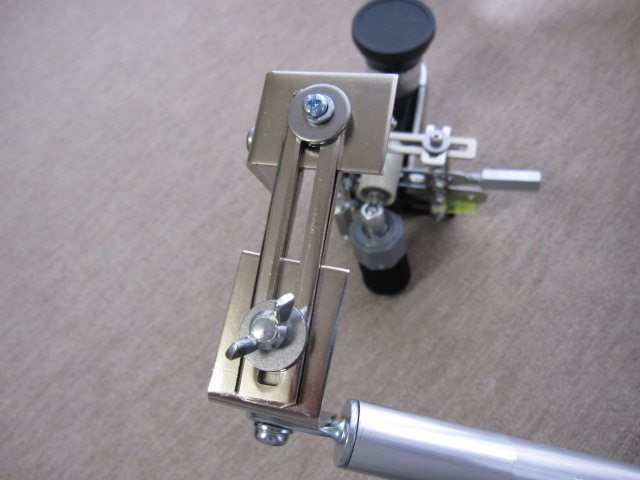

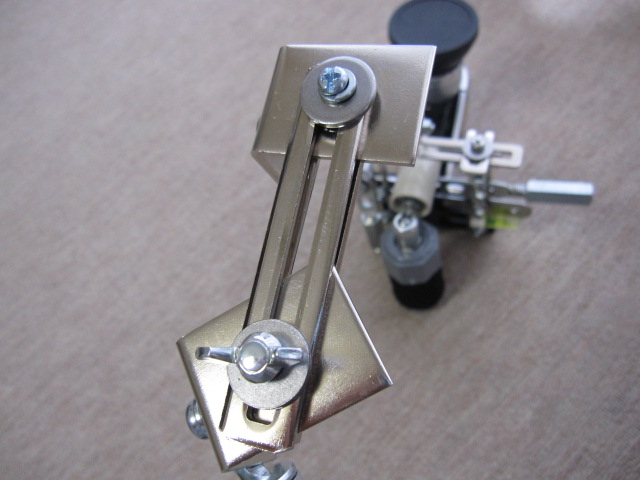

撮影時の状態から蝶ネジを緩め、バランス部(アーム)下部を溝状になった金具に沿ってスライドさせます。

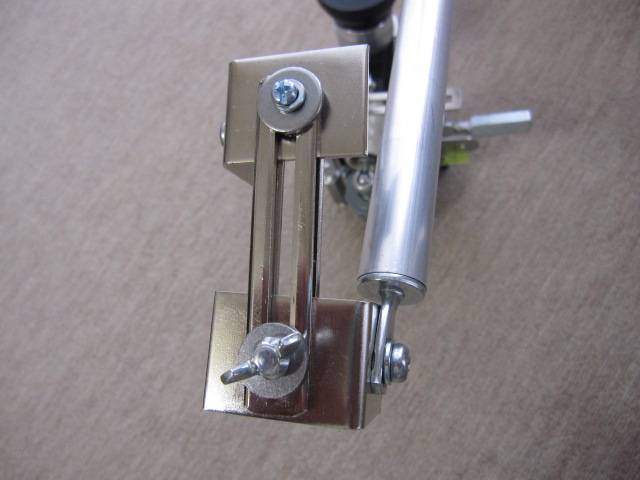

一番下までスライドさせたらバランス部(アーム)下部をクルっと180度回転させて蝶ネジで固定します。
これでおりたためますよ。
















(追加)プチ改造

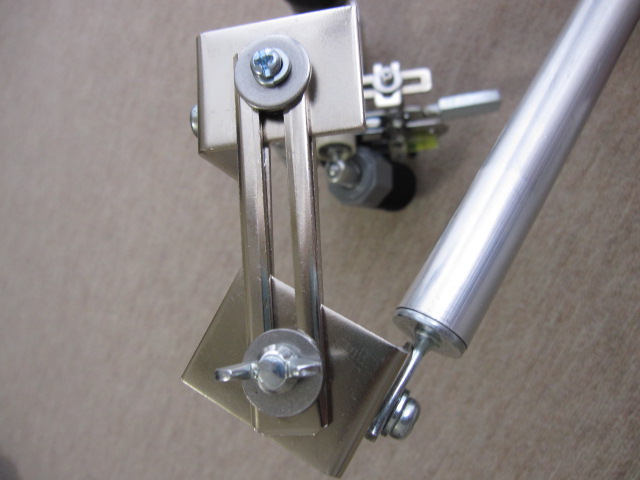

折りたたみ機能には直接関係ありませんが、写真の左側のようにアルミパイプアームの取付角度によっては、L型金具の角がヒンジ部に使っている「ウツボ」の根元に当たり上手く固定できません。
そこで、写真右のようにL型金具の角を金ヤスリで削り落しました。
当たっている左側も削り、最適なアーム角度でしっかり固定出来るようにします。
