ログハウスのセルフビルド着工はいつに??? ステディカムも作っています








ようやくアルミモデル(バランス部はアルミパイプ、本体はステンレス)の組立動画を撮影しました。
明日までに動画アップ予定です。


アルミモデルの主な特徴

1)本体の強度が上がりましたので1kg位のカメラがのせられます。
2)バランス部(アーム)はアルミパイプ製です。

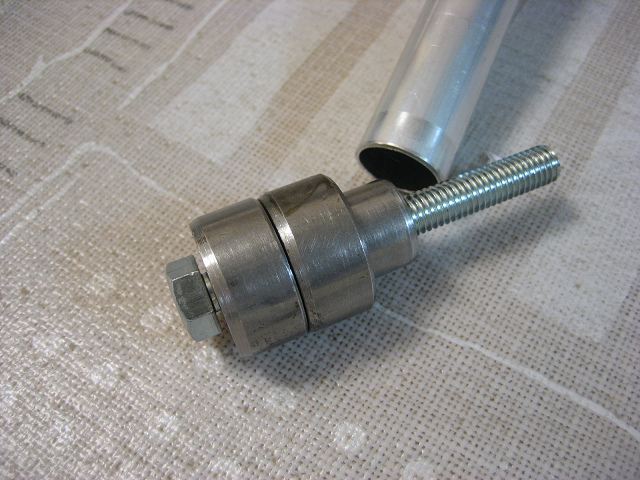

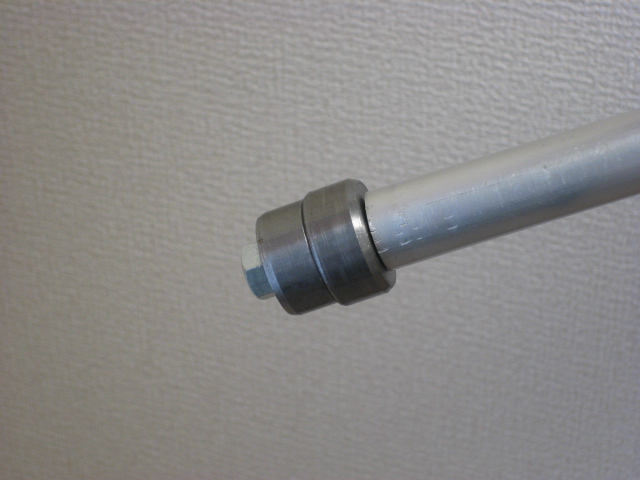

IMG_0821.JPG3)最終端ウェートに丸ナットを利用(5円玉にして約12個分、15個分です)
4)スマートなデザイン(5円玉は使いません)
5)組立道具は、ドライバー(+)、精密ドライバ(-)、M5ナットレンチ、カッター(雲台ゴムカット用)、彫刻刀(雲台ゴムカット用)、ハサミ(網戸ゴムカット用)、パイプカッター(アルミパイプ用)、アルミパイプを少し潰すもの
6)重量約1100g(カメラ搭載すると結構重たいデス)

ジンバルは今までのDタイプを使用しました。

約600gのDVカメラを載せた時には写真のウェートでOKです。
5円玉12個分の丸ナットを3個にしたところ振り子の動きが収まりませんでした。

バランス部(アーム)2箇所のオレンジ色ノブの関節部分を調整しておおよそのバランス調整の後、カメラ位置とジンバル位置と本体調整ナットでバランス調整します。

5円玉の簡易ステディカムよりデザインにこだわったモデルです。
近日中にHPでキット販売を予定しています。
