ほんと、不思議な現象ですけどフニャフニャした状態のUジョイントの上に500gのビデオカメラが乗っかります。

さて、スタディカムの心臓ともいえるジンバル(gimbal)作りです。

できるだけ加工はしたくないのですが、ジンバル部ではニッパ、カッターなどでプラスチックをカット、削ります。

パーツリスト(ジンバル部のパーツ購入総額約2600円 残りのパーツ代は1000円位なので総額3600円です)

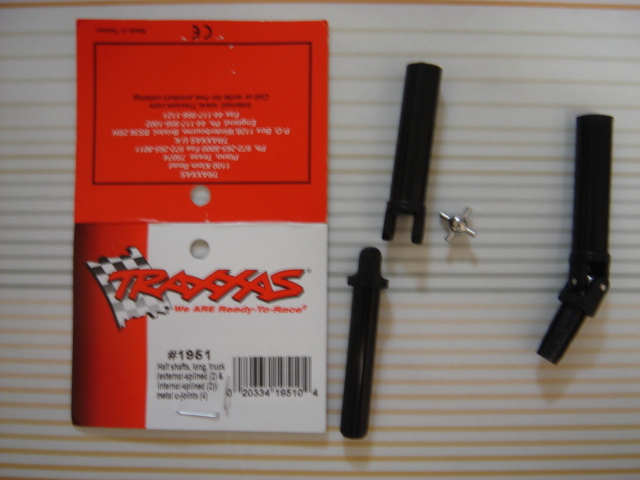

 ●ラジコン用パーツUジョイント  1組(TRAXXAS #1951) 仙台模型882円⇒HPでは売り切れ。
価格が高めですがトラクサクジャパンでも購入できるようです
 ●スケートボード用ロールベアリング 1個(スポーツショップ、ヤフオクなどで1個100円位。私はヤフオクで8個500円でした)
 ●水道ホースジョイント 1個(ダイソーなど100均)
 ●金属ワッシャー 1枚(外径25mm 内径10mm  厚さ2mm)ホームセンター4~5個で100円
 ●キーリング 2個(内径20mm線径2.6mm)東急ハンズ10個入り230円(又は、外径22mm内径15mm厚さ3mm位のワッシャorリング)
 ●100円玉2個
 ●ロングナット 1個(M4で7mmナット、長さ15mm)ホームセンター 4個で100円位
 ●蝶ねじ 1個(M4で長さ25mm) ホームセンター 4個で100円位



1 太さの違うUジョイントのうち、細い方のパーツの長さを半分位(細い部分の長さ約20mm)に短くする。
2 切ったUジョイントの表面をカッターなどで削り、ロールベアリングの中心にUジョイントの軸が入るよう細くする。
3 Uジョイントを組み立てる

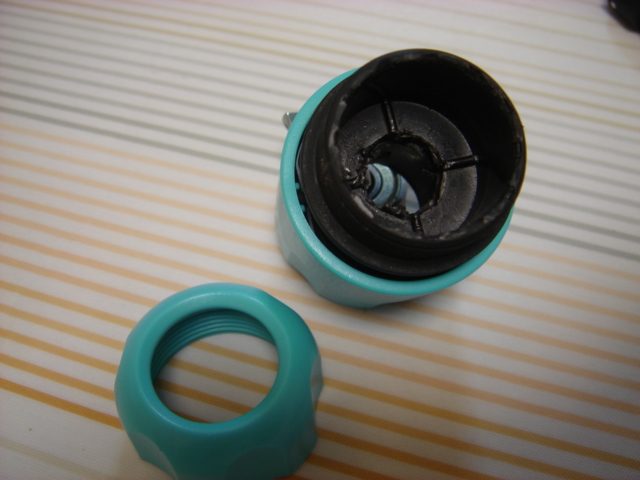

4 水道ホースジョイント内部のねじ上部にあるちょうど「歯」の様な形の部分とホース接続部をニッパなどでカットし突起物をなくす

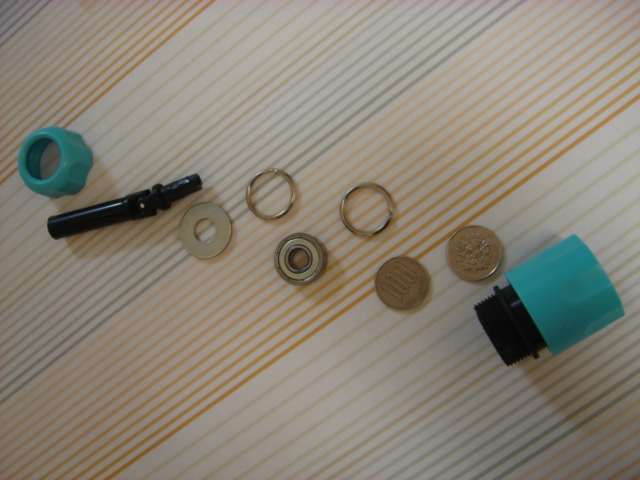

5 パーツを写真のように並べ、組み立てる

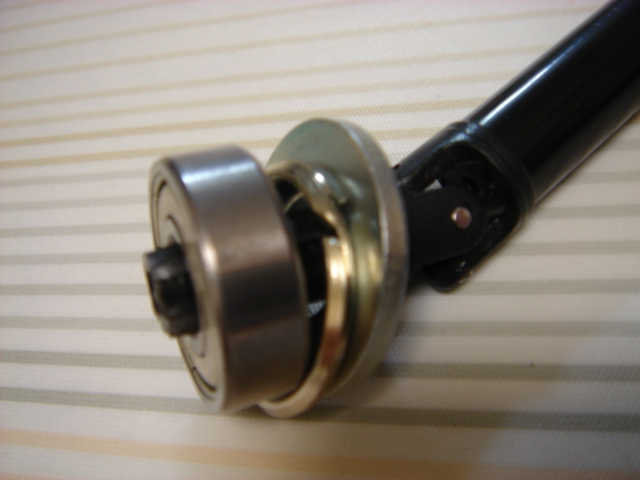

6 Uジョイント、金属ワッシャ、キーリング、ロールベアリング

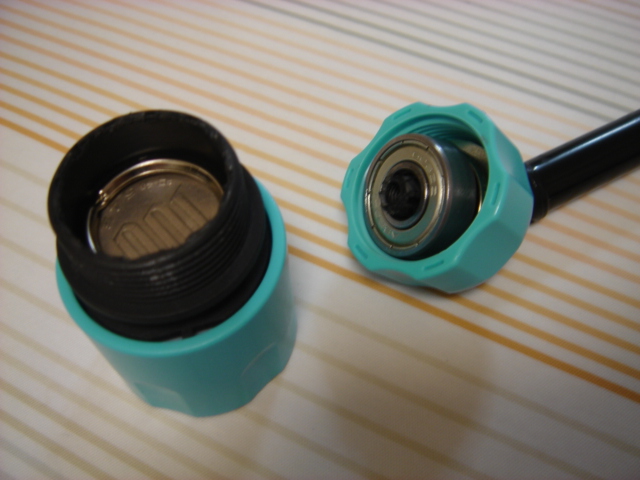

7 ホースジョイント本体に100円玉2個、キーリングの順に入れる(キーリングを忘れないようにね)


8 ホースジョイント本体にねじ部を取り付ける。
10 Uジョイントの太い方へロングナット(硬いのでUジョイント内部を少し削る)を入れ、蝶ねじつけて完成!

 これで蝶ねじを持ってホースジョイントが軽く回転するジンバル部ができました。 うまく回転しないときは細いUジョイントの長さ、キーリング、100円玉の枚数などで調整してください。
