アルミモデルの改良画像です。

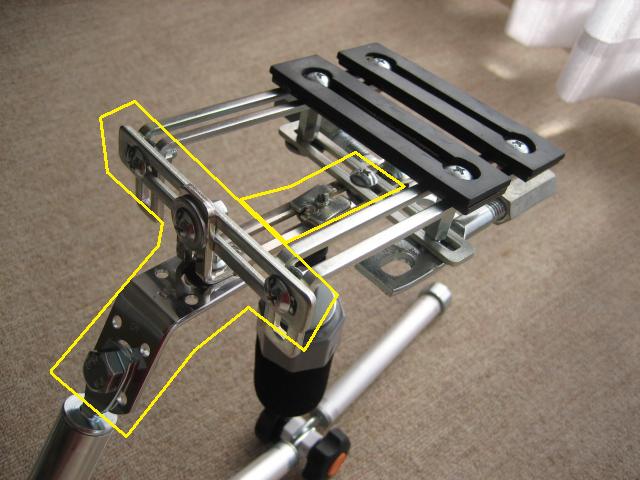

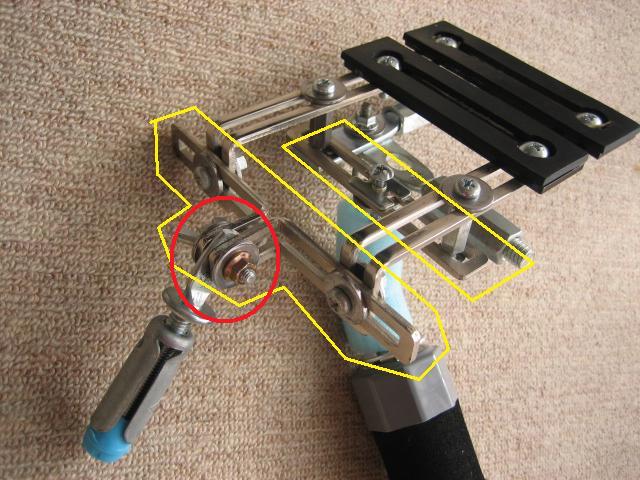

左(アルミパイプは外してあります)が改良前、右が改良後、黄色枠で囲ったところが改良部分です。
なお、改良後の四角い廻りどめナット部分は、以前のままですが左の写真のようにネジと蝶ナットの形になります。







改良点
 バランス調整の際に本体とアルミパイプの関節部(左写真赤丸)の角度調整が大変だったのでこの関節部は固定。ジンバルを前後へ移動できるように改良し前後のバランス調整を行うよう改良。
 おおまかなバランス調整は、1)パイプアームの2箇所関節部、2)カメラの取り付け位置、3)ウェートの量、4)ジンバル前後移動で行い、微調整は1)~4)に加えカメラ雲台下に取り付けた羽子板ボルトの大きいナットの移動で行います。

動画は近いうちにアップしたいと考えています
