ログハウスのセルフビルド着工はいつに??? ステディカムも作っています
ラッキーブレンカムアルミモデルのウェート装着方法とヒンジ部を変更しました。

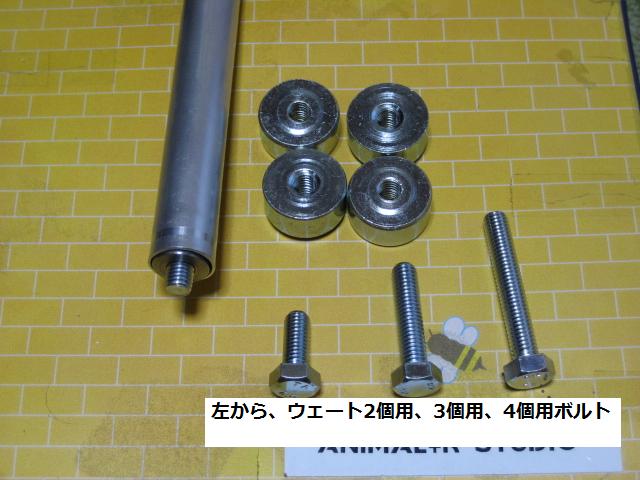

IMG_1148.JPG 写真のようにアルミパイプ末端にパイプ内径より少し大きい頭のM8ネジをハンマーで打ち込み、小さなM8丸ナットをはめてあります。

 なお、販売キットはこの写真の内容となります。
  ウェート 4個
  M8ボルト 3本
    (アルミパイプにM8ネジ1本、M8丸ナット1個がはめ込んであります)


ウェート装着の状態

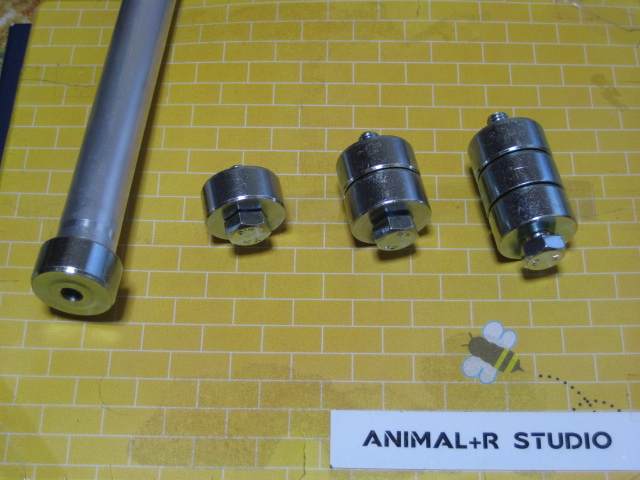

IMG_1139.JPGウェート1個はこのようになります

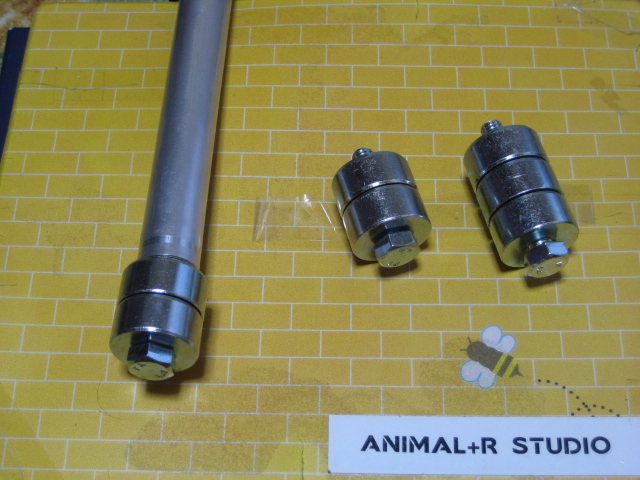

IMG_1141.JPGウェート2個は一番短いボルトにウェート1個をはめ込んだものを使います。

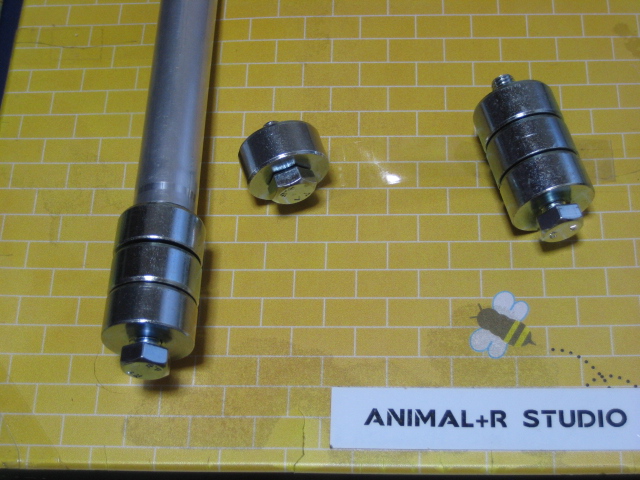

IMG_1144.JPGウェート3個は同様に2番目に短いボルトを使います。

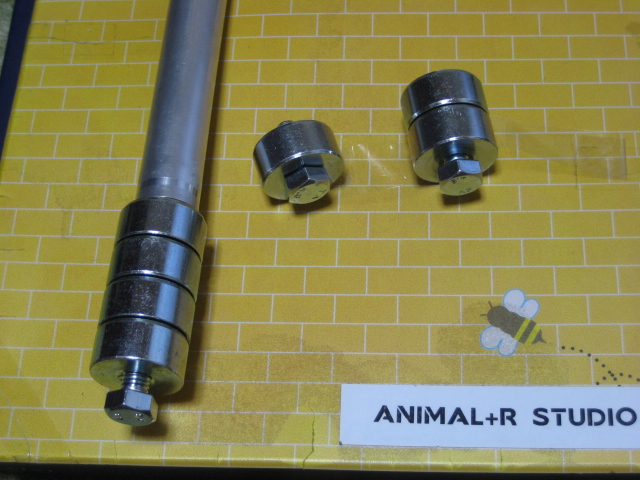

IMG_1146.JPGウェート4個は一番長いボルトを使います。

 以前はアルミパイプを少し押し潰して、小さい丸ナットをはめ、接着剤で接着していました。
 この変更で接着剤は不必要となりましたが、ハンマーが必要になりました。
 ネジを真っ直ぐ打ち込むには少々テクニックが必要です。

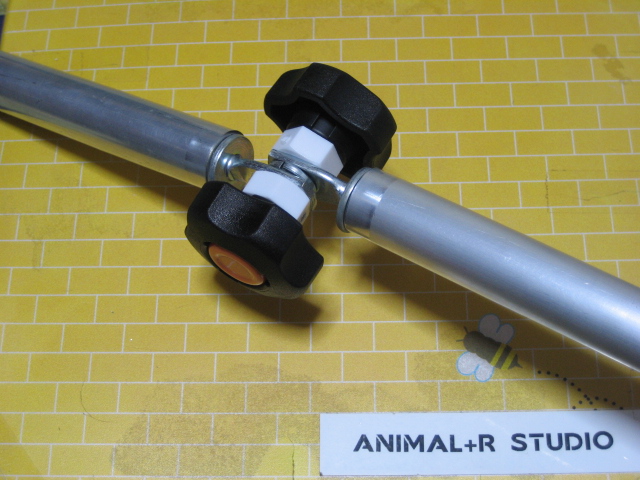

もう一つの変更点はヒンジ部の締め付けを手で出来るように、ヒンジ部ノブスターを両方に取り付けました。

IMG_1150.JPG 手のみでかなり締め付けできるようになりました。
