ステディカムを自作 ブラシレスモーター分解方法

ブラシレスジンバルのモーター分解しました。
あくまでも「分解」で「組み立て」ではありませんので、組み立てしたい方は自己責任で分解してください。

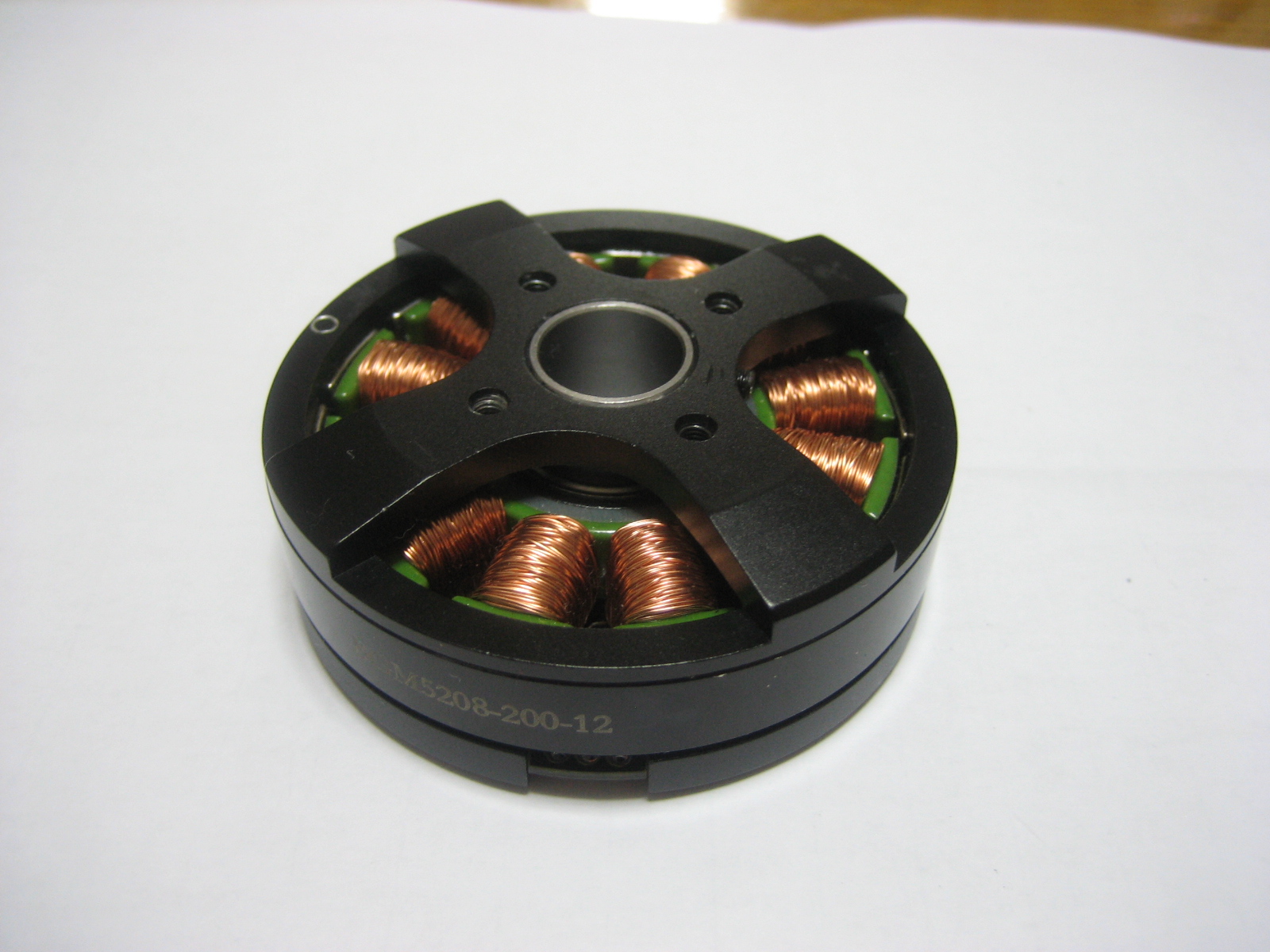

分解するのはこのモーター

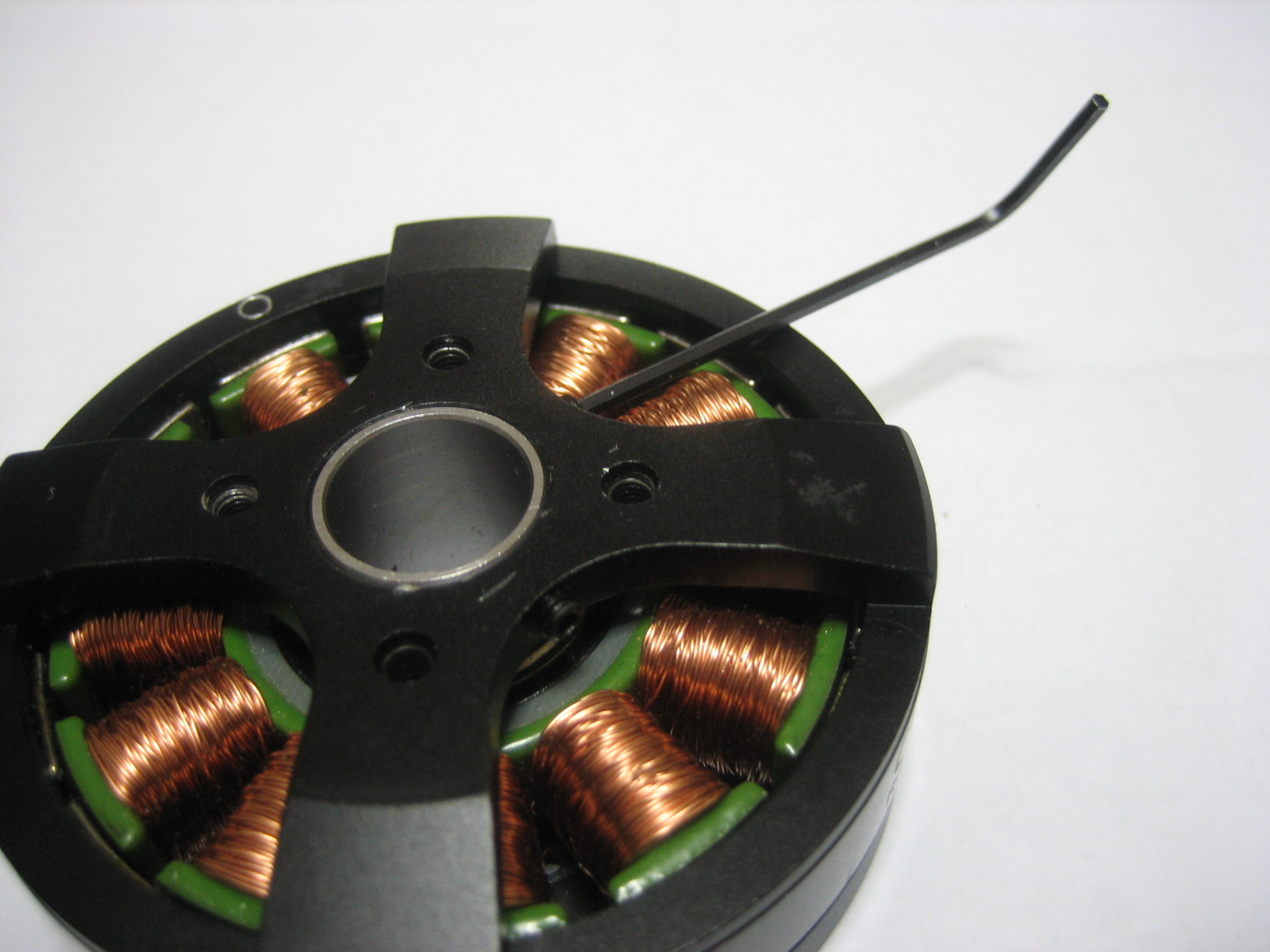

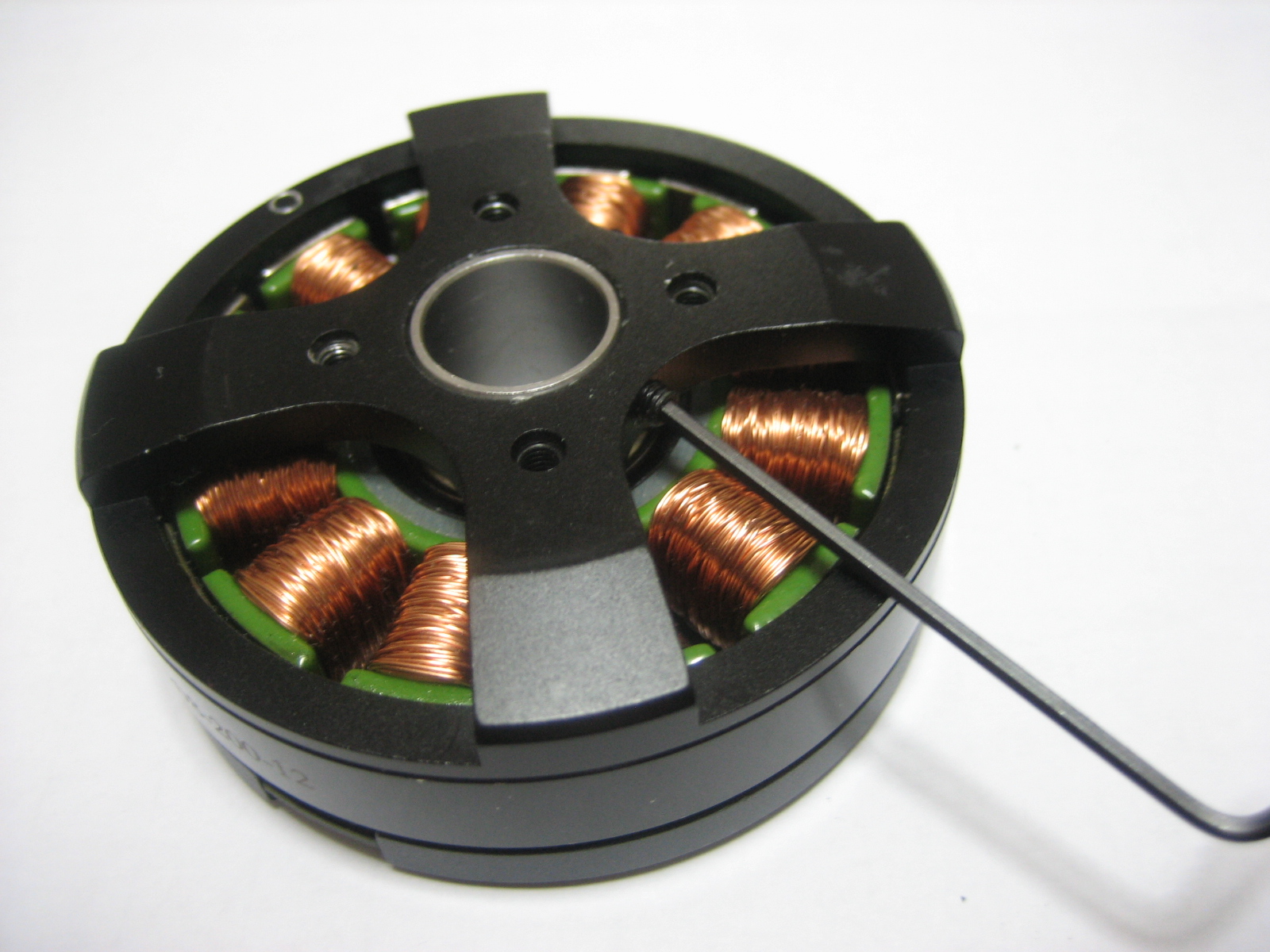

まずイモネジを2か所緩めます。

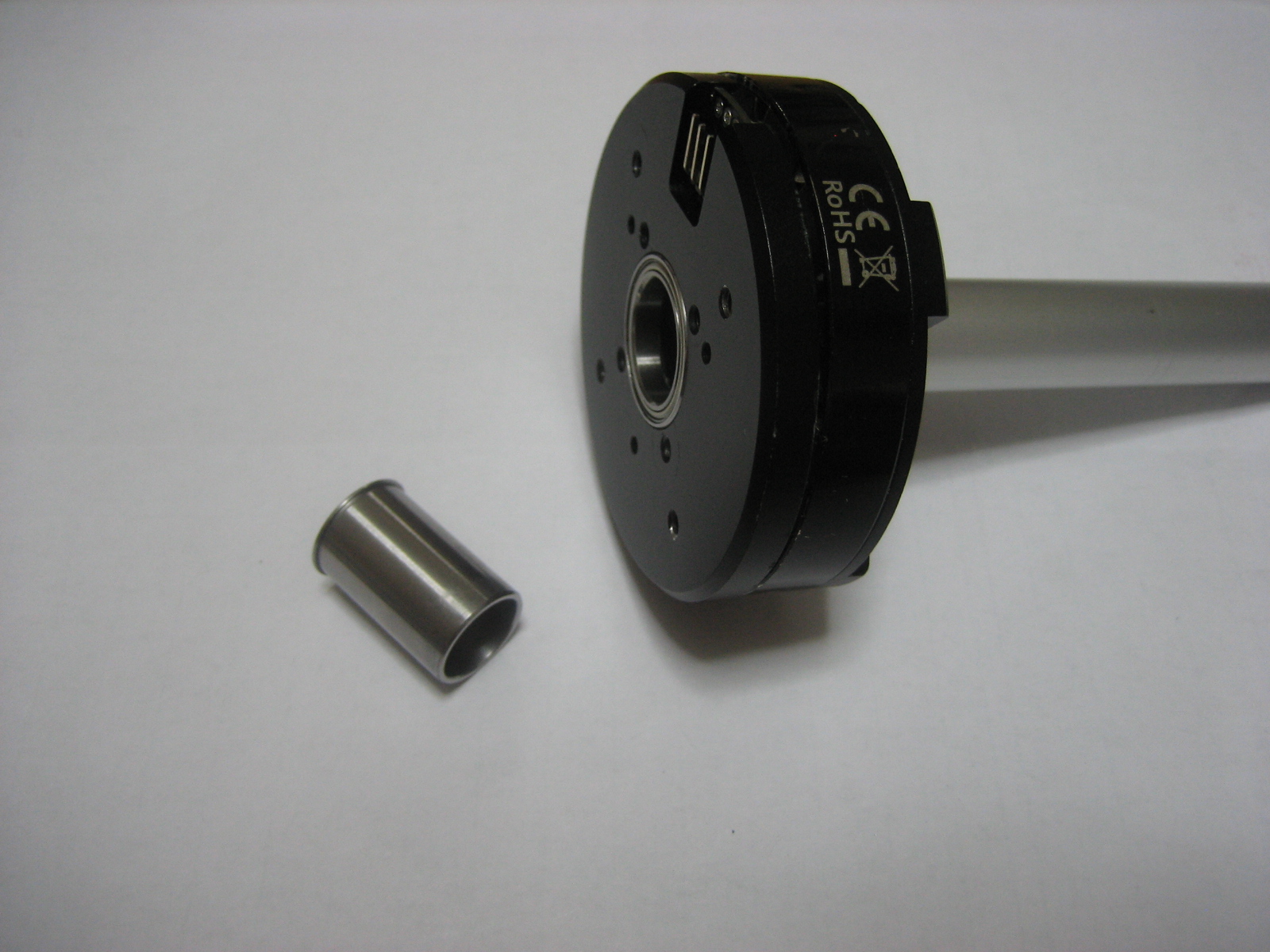

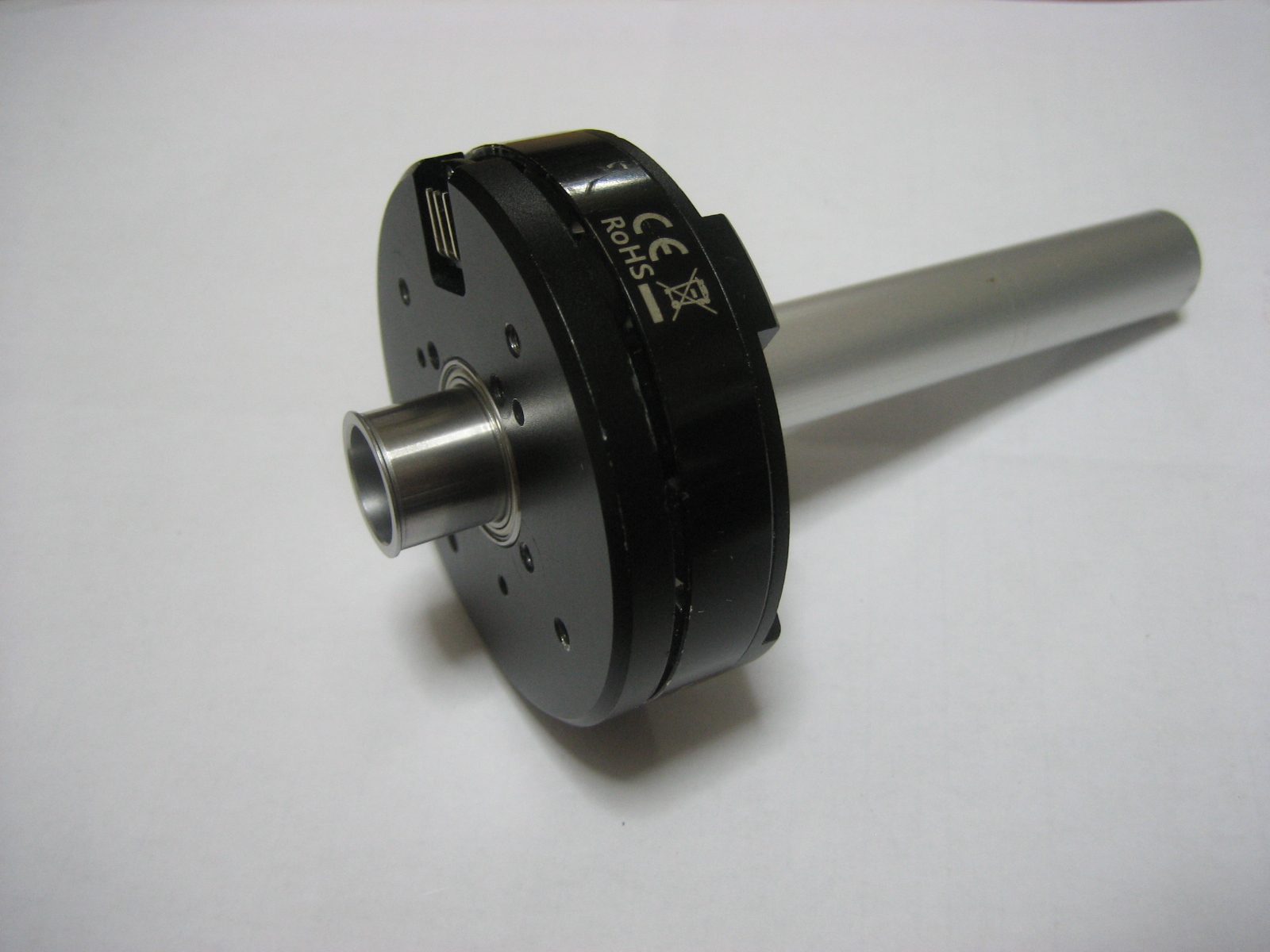

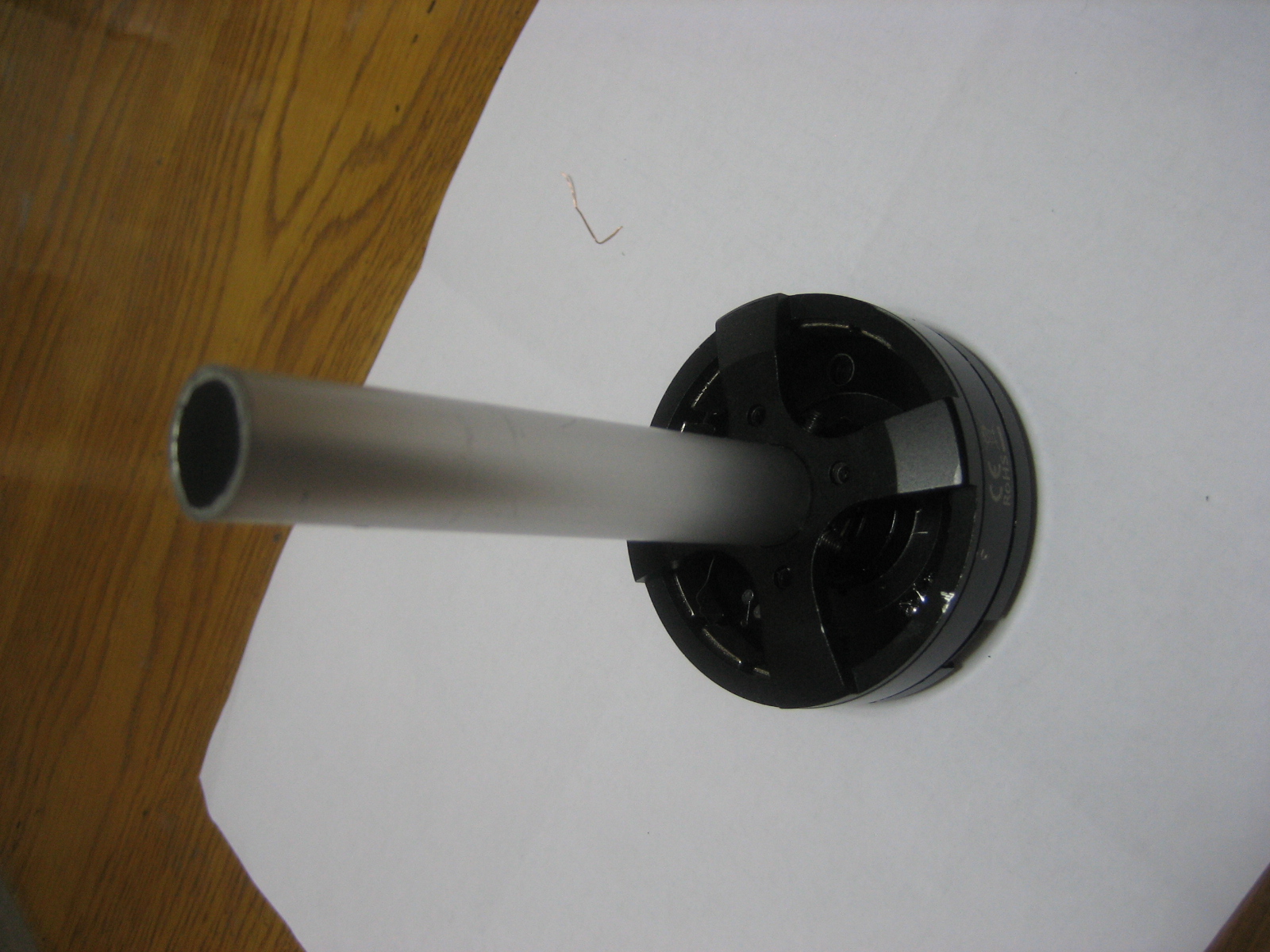

中空シャフトを押し出します。ハンマーでたたかないと抜けません。

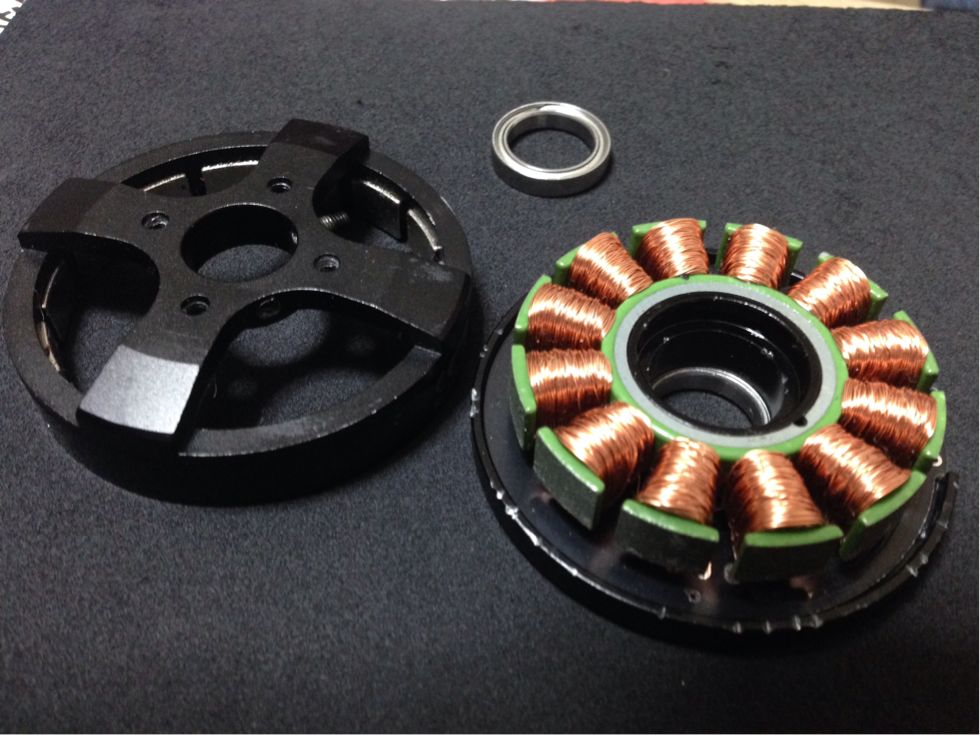

ハウジングを２つに割ります。
強力磁石なので両手て思い切り引っ張ります

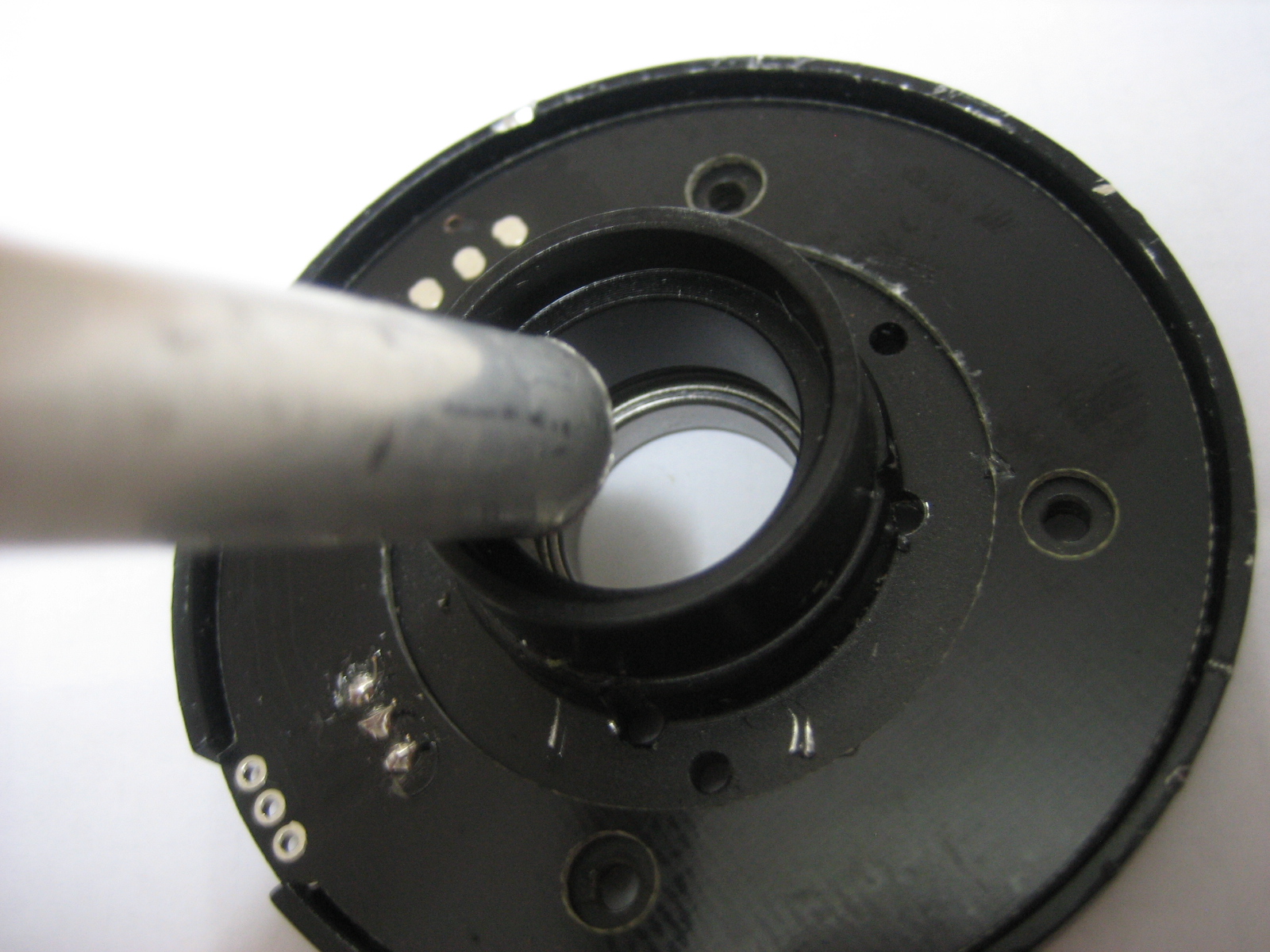

ベアリングを抜きます。

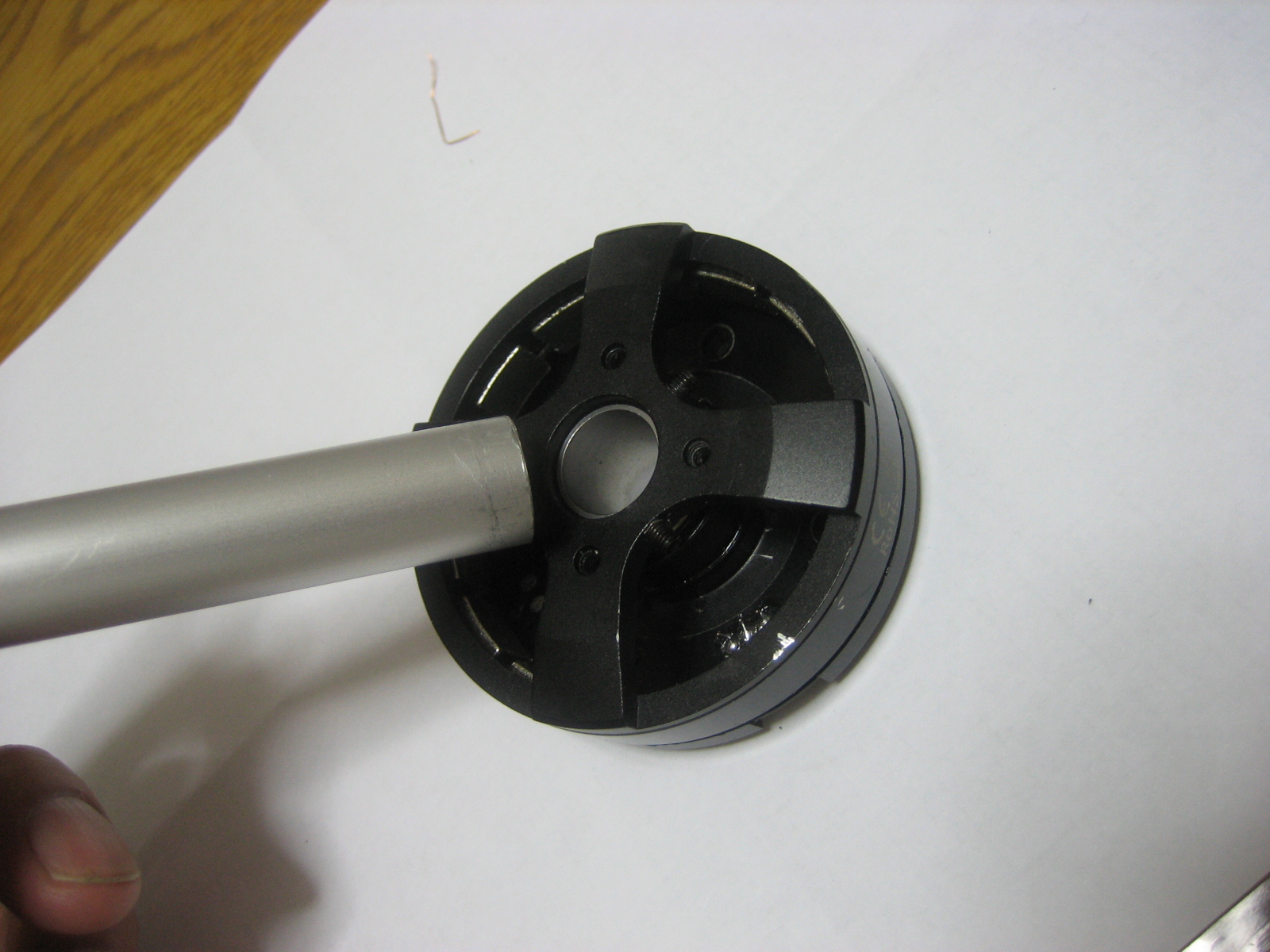

2個ありますので反対側からたたいて外します。
これもハンマーでないと抜けません。
注意：ベアリングがダメになることがありますよ。

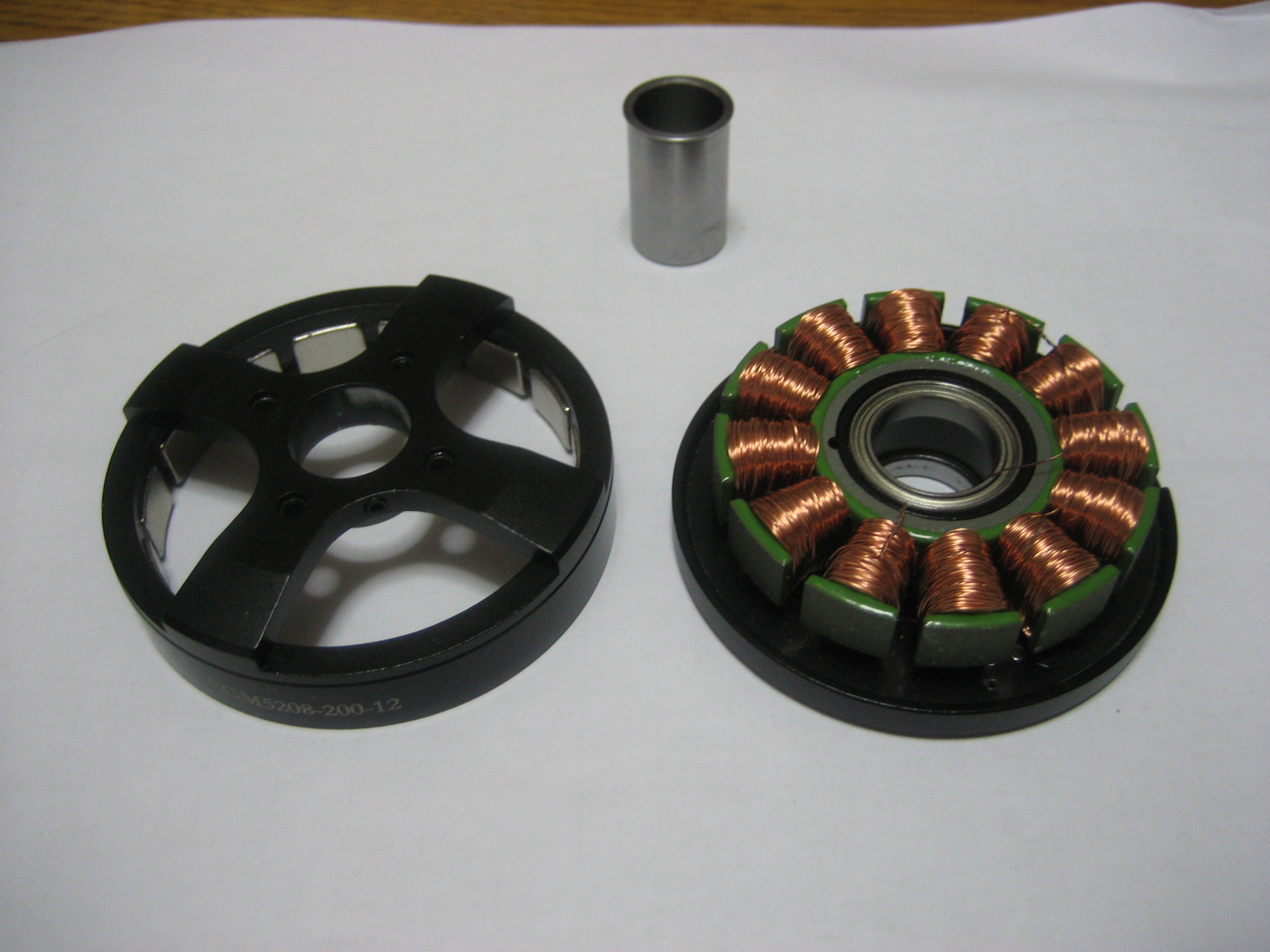

アーラ不思議モーターが分解できました。
チャンチャン(^_^)v

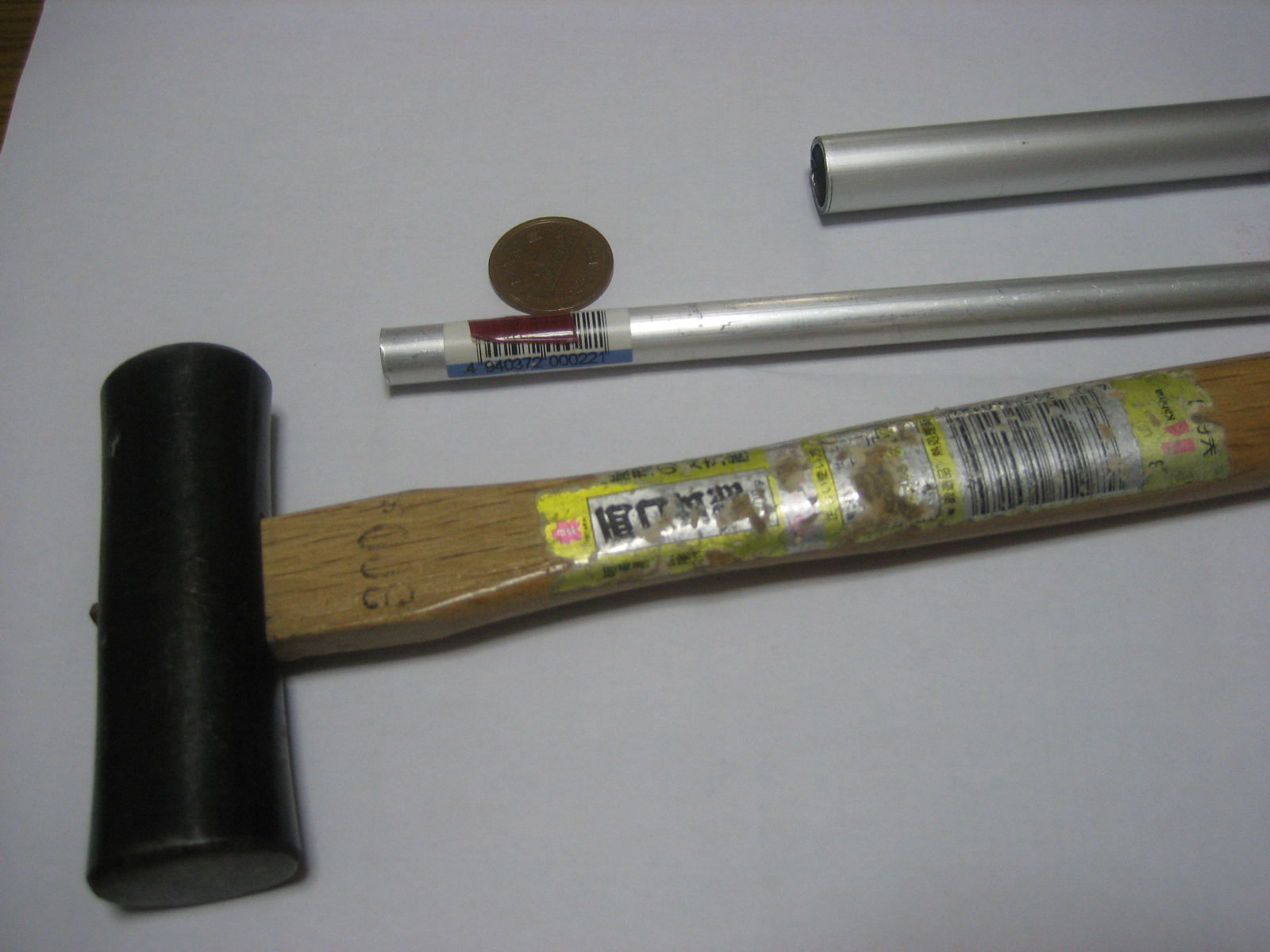

使った道具はこれです。
ハンマー、アルミパイプ（2種類）、それに六角レンチ

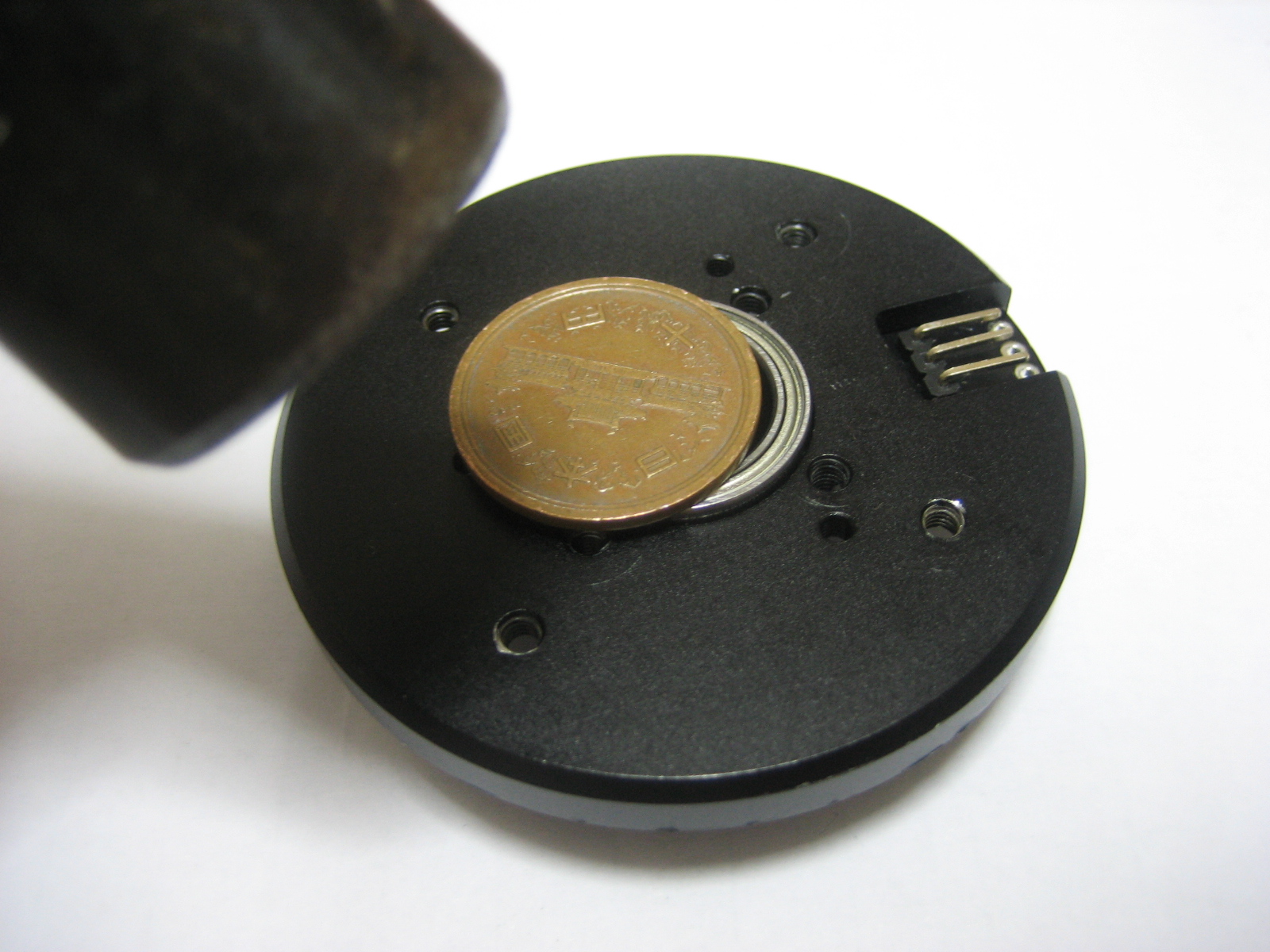

10円玉は組み立てる時に使います(^_-)





お利口な方気がつきました？
コイルを外している写真がありませんね。
コイル外しはマイナスドライバーでゴリゴリやってしまいました。

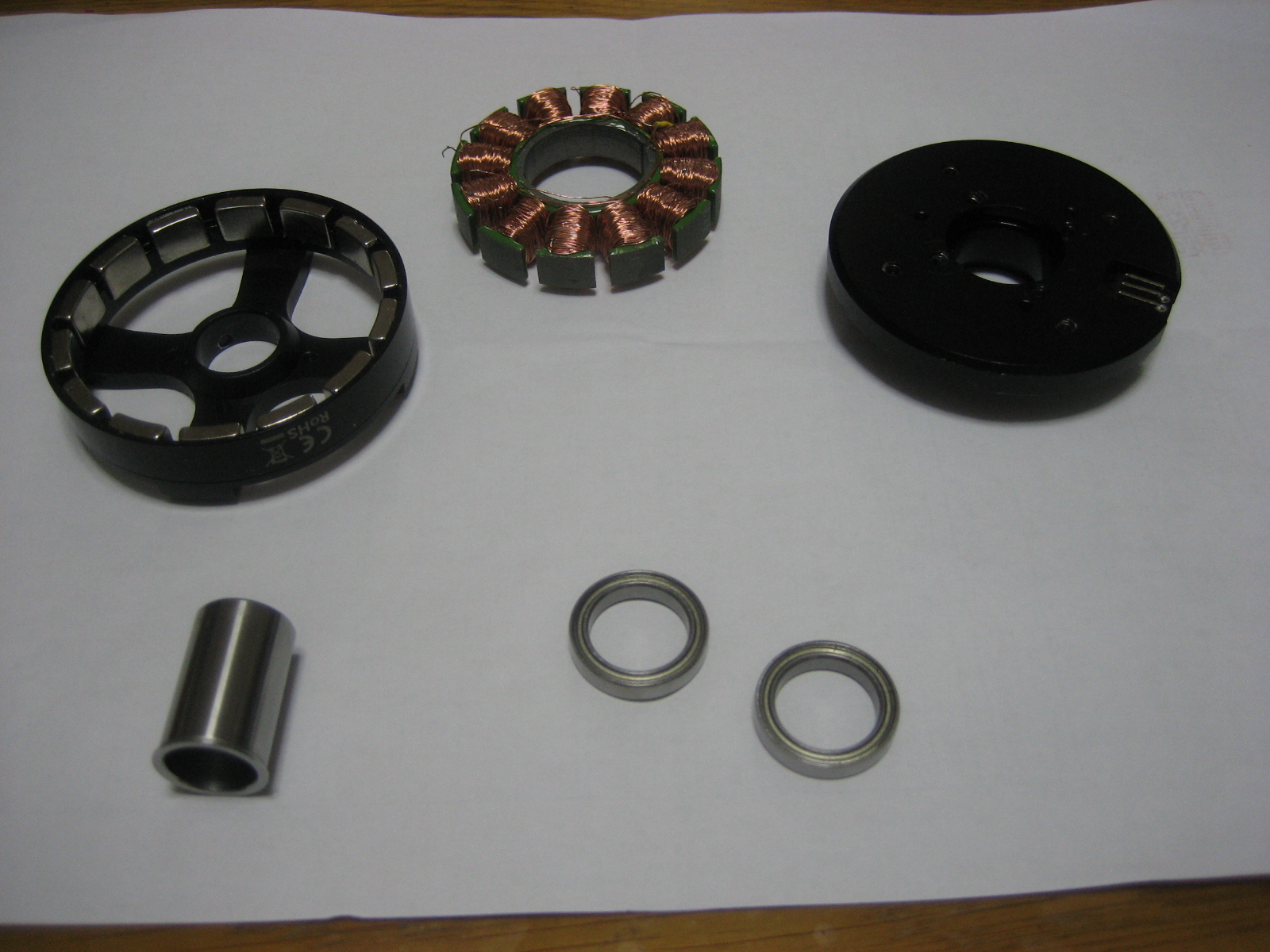

ということでモーターはバラバラになりましたとさ
チャンチャン(^_^)v

ステディカムを自作 ブラシレスモーター修理中

ブラシレスモーターがストライキに入りました~_~;

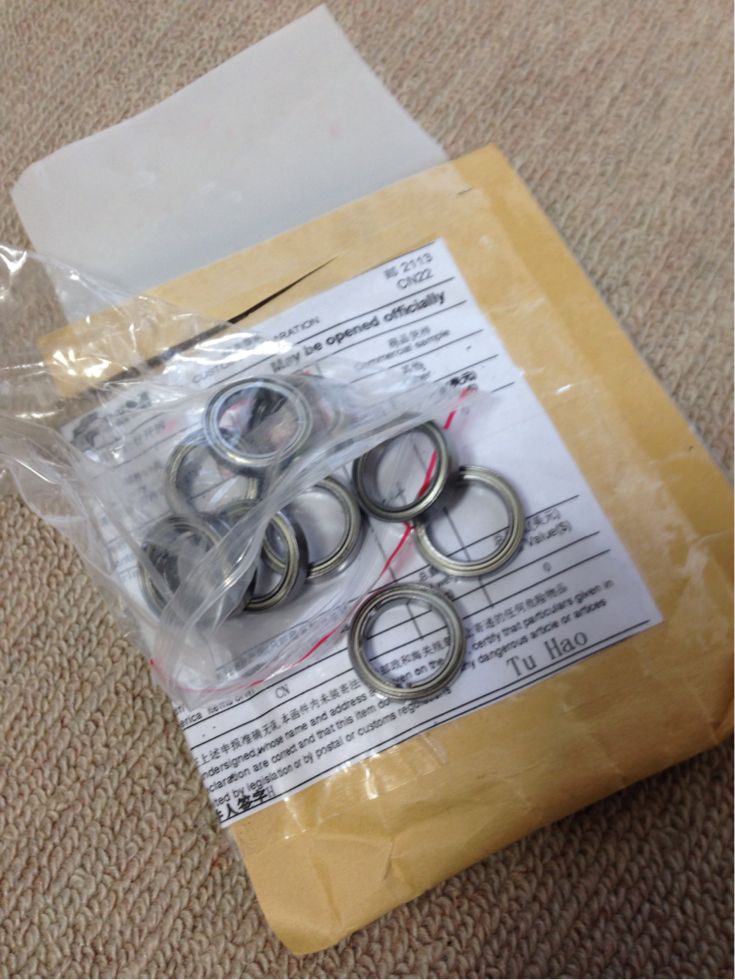

分解したらベアリングがガタガタなのでさっそく中華製を購入。

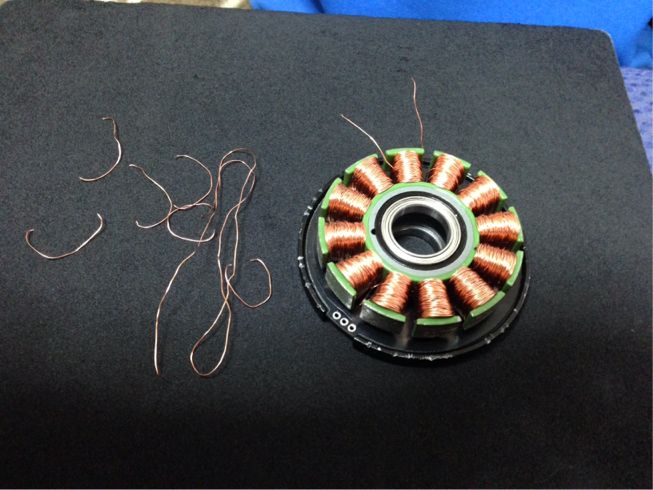

ベアリングをはめ込もうとするとコイル線がパラパラと^_^;



あちゃ（≧∇≦）

爪楊枝で線をほぐしながら切れ端にたどり着き、ライターで被膜を燃やして半田付け。

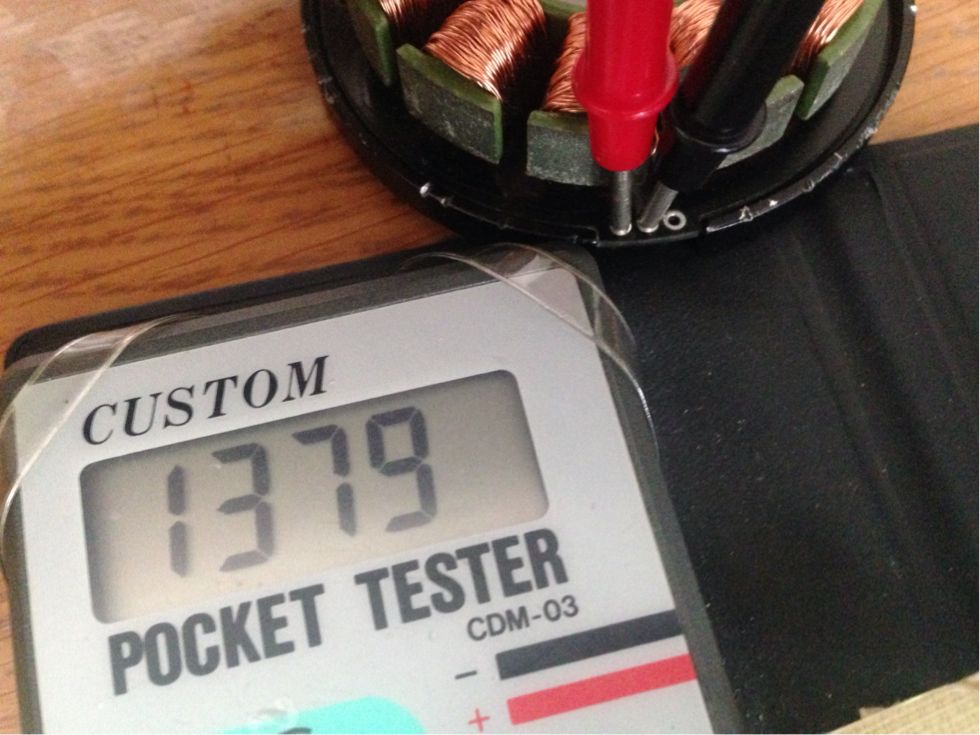

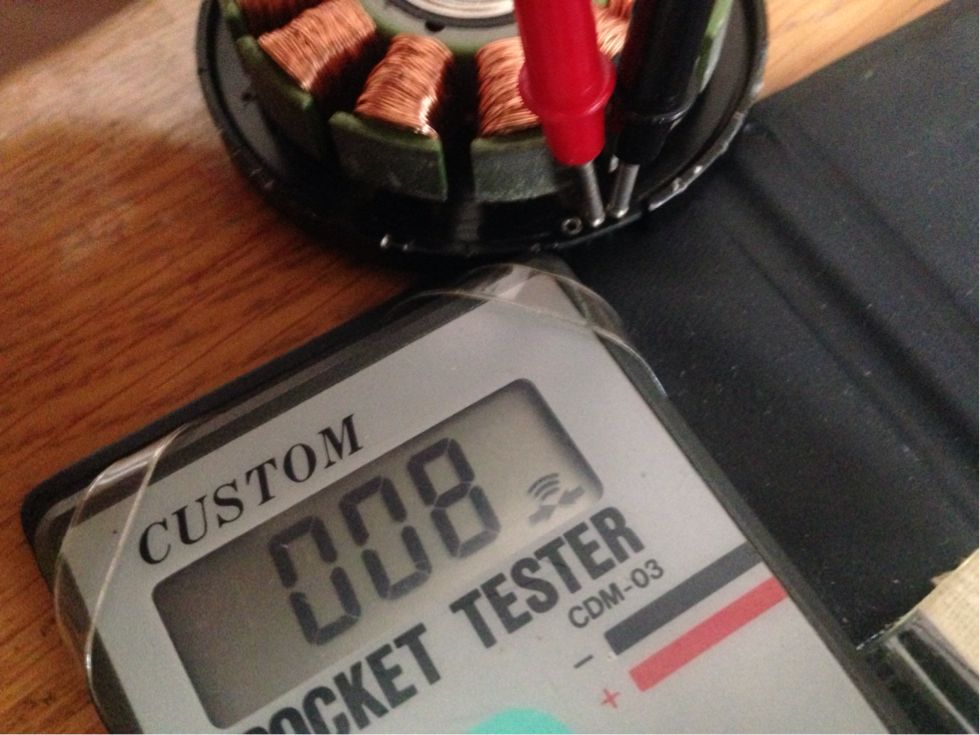

で、テスターで通電してるかチェックすると



まだどこかで断線してる＿|￣|○

ステディカムを自作 上下動対策アイデア

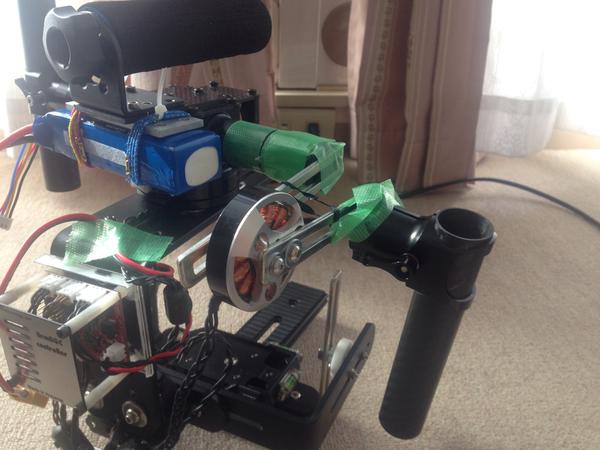

自作ブラシレスラッキーブレンカムＢＧⅢのグリップを改造してこんな上下動対策を思いつきました。

しかし、コントローラーの追加が必要です。

さらに、モーターやステーも強度のあるものにしないと...

また、お金が....(;_:)

ステディカムを自作 S-MONSTER pre-deperture !

kenさんのS-MONSTERのtenさんとeijiさんによるプレテストに立会うことができました。
予想通り完成度のかなり高いモデルで滑らかな動きには☆５つ！
PITCHとYAWモーターが少々うなっていましたけど調整で解決しそうな感じでした。
追加注文も受け付けるようですよ(^_-)-☆

Dream Art Japan

ステディカムを自作 HDMIケーブル比較

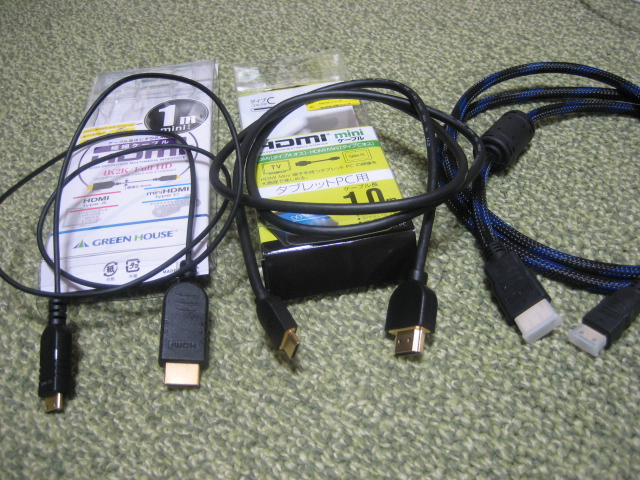

HDMIケーブルの太さにかなり違いがあります。
ブラシレスでは軽くて細いものが使いやすいのですけどコネクタの大きさがけっこう違います。

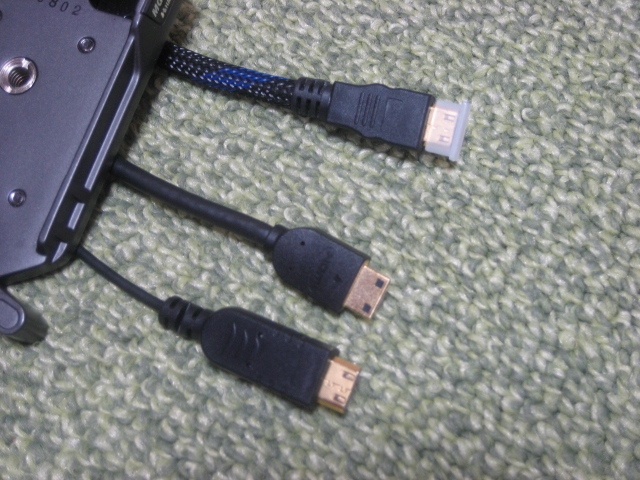

上の写真の真ん中のはコネクタが小さいのですがケーブルはやや太め、一番下のはケーブルが細いのですがコネクタがかなり大きい、と帯に短し襷に長しといった感じです。
一番上のはケーブルが太すぎて使い物になりません。

実際に取りつけた動画はこれ

チルトするとコネクターがフレームに当たぁ～り！
さてどうしたものか？


ちなみにチルトした時の撮影映像にガタがあったのではて？と思いカメラを前上へ向けてブルブルしたらみごとに脱力！
静的バランス再調整とYAW軸モーターパワーアップでなんとかなるのかなぁ(-_-;)

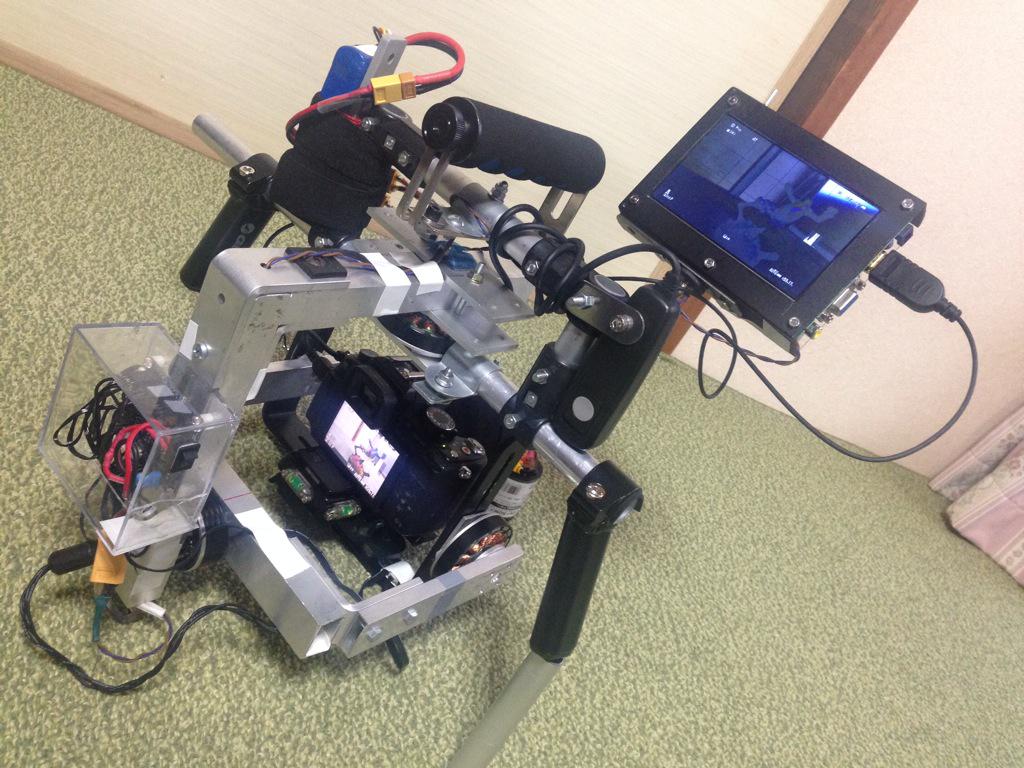

ステディカムを自作 ５インチHDMIモニターついたど～

中華製５インチHDMIモニターキットを購入
百均で売っていたプラスチックケースを穴をあけて切ってケースを作りました。

・５インチHDMIモニターキット(AliExpress)　＄49.5
・プラスチックケース(フレッツ）　108円
・プラスチック写真たて(フレッツ）　108円
・ケーブル付電源コネクタ(マルツ秋葉原本店）　60円
・HDMIケーブル(アマゾン)　1,425円
・自由雲台(アマゾン)　429円
・補強スチールプレート、黒スプレースイッチ、ケーブル類など　お宝箱から


電源はブラシレス用バッテリー11.1Vからとりました。

良いところ
　・安い！
　・バッテリーは兼用
悪いところ
　・画面が暗い（コントラストをあげてもあまり変わらない）
　・キットのケーブル類が長くてケースに収まり辛い

HDMIケーブルは細いタイプを購入したのですがカメラ側コネクターが大きくてフレームにあたり、チルトすると接触してカクッとなります。
コネクターの短いものに買い替えないと..
