ステディカムを自作 やっぱり改造..(^^ゞ

先日お安く譲っていただいたブラシレスジンバル。
すこし改造して、上野オフ会で楽しく使わせていただきました。
小さくて軽量なのでオリペンくらいが重量限界のようですね。
セカンドリグとして十分使えそうなのでちびっと改造しはじめました。

バッテリーの取り付け位置はバランスに影響しない位置に変更して、全体の静的バランスを取りなおして電源オン！

あちゃ暴れるぅ～

おっと！
センサーのコネクターが外れているではあ～りませんか(-_-;)

コネクターを入れて....あれ？

フレームIMUのLEDの光が暗い...

ケーブルが断線しかけているのかなぁ
とりあえずフレームIMU無し！

ピッピッ
動いた動いた(^^)v

動きが少しぎこちないけど何とか動いてます。

さて、次にモニターとリモコンを付けたいのですが、どちらもカメラ本体に１個しかない特殊形状のUSBコネクター接続なのでモニターが優先でしょうかねぇ

自作ラッキブレンカムから車載用バックモニターを外して取り付けます。
電源コネクタもこの前秋葉原で買ったものがピッタシです。
モニター取り付け用部品も通販で買ったものが使えそう。

とりあえずモニターを取り付けて、電源の接続は明日しよっと！

ステディカムを自作 メーカーフェアTOKYO 2015

今日明日はビッグサイトにいます。

自作ステディカム、自作ブラシレスジンバルが体験できます。
8月2日は最新のソフトクリーム型S-Monsterも体験できる予定です。

Maker Faire Tokyo 2015

日時
2015年8月1日（土）12:00～19:00（予定）
2015年8月2日（日）10:00～18:00（予定）

会場
東京ビッグサイト（西4ホール＋屋上展示場）
東京都江東区有明3-11-1

入場料
前売：大人 1,000円、18歳以下 500円
当日：大人 1,500円、18歳以下 700円
※期間中1日限り有効（入場された日であれば、一度退場されても再入場は可能です。2日間有効のチケットではありませんのでご注意ください。）
※未就学児は無料
※障がい者手帳所持者は本人及び付き添いの方お一人まで無料

プレイガイド
前売りチケットを購入された方には、もれなく会場で限定ステッカーをプレゼント
ローソンチケット
イープラス

共同出展者

coza4さんのブログ
http://www.coza4.com/stabilizer/cms/index.html



kenasanoさんのブログ
http://kenasano.net/



ステディカム以外の面白いものがいっぱいありますので是非ご来訪お待ちしております。

ステディカムを自作 ステディカムオフ会 上野公園 東京大学 神田明神

熱射病になってもだいじょうぶ
オフ会には心強い仲間がいます(^_-)-☆

それにしても暑かったぁ


あにまるっ


Deago FILM WORKSくん

ステディカムを自作 Maker Faire TOKYO 2015出展します

今年も出展します。
自作ステディカム、自作ブラシレスジンバルが体験できます。
8月2日は最新のソフトクリーム型S-Monsterも体験できる予定です。

Maker Faire Tokyo 2015

日時
2015年8月1日（土）12:00～19:00（予定）
2015年8月2日（日）10:00～18:00（予定）

会場
東京ビッグサイト（西4ホール＋屋上展示場）
 東京都江東区有明3-11-1

入場料
前売：大人 1,000円、18歳以下 500円
当日：大人 1,500円、18歳以下 700円
※期間中1日限り有効（入場された日であれば、一度退場されても再入場は可能です。2日間有効のチケットではありませんのでご注意ください。）
※未就学児は無料
※障がい者手帳所持者は本人及び付き添いの方お一人まで無料

プレイガイド
前売りチケットを購入された方には、もれなく会場で限定ステッカーをプレゼント
  ローソンチケット
  イープラス

共同出展者

coza4さんのブログ
http://www.coza4.com/stabilizer/cms/index.html



kenasanoさんのブログ
http://kenasano.net/



ステディカム以外の面白いものがいっぱいありますので是非ご来訪お待ちしております。

ステディカムを自作 ブラシレスモーター復活？

千石に頼んだコイル線が来ました。
これを巻き巻きして組み立てです。



解いた順をメモしてるのでその逆をすればＯＫ

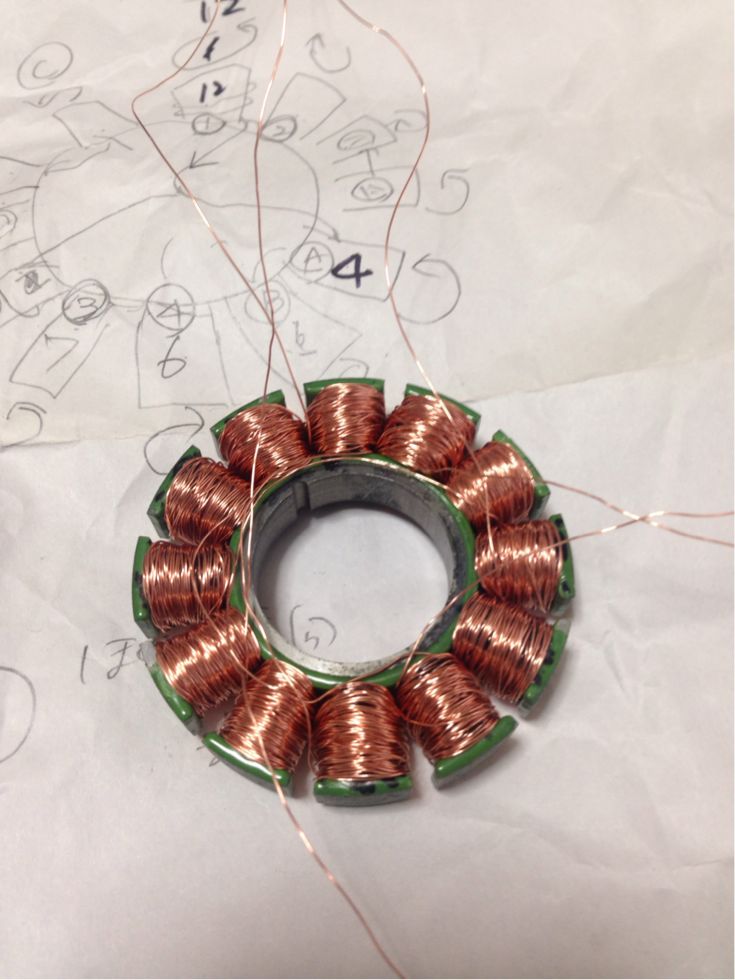

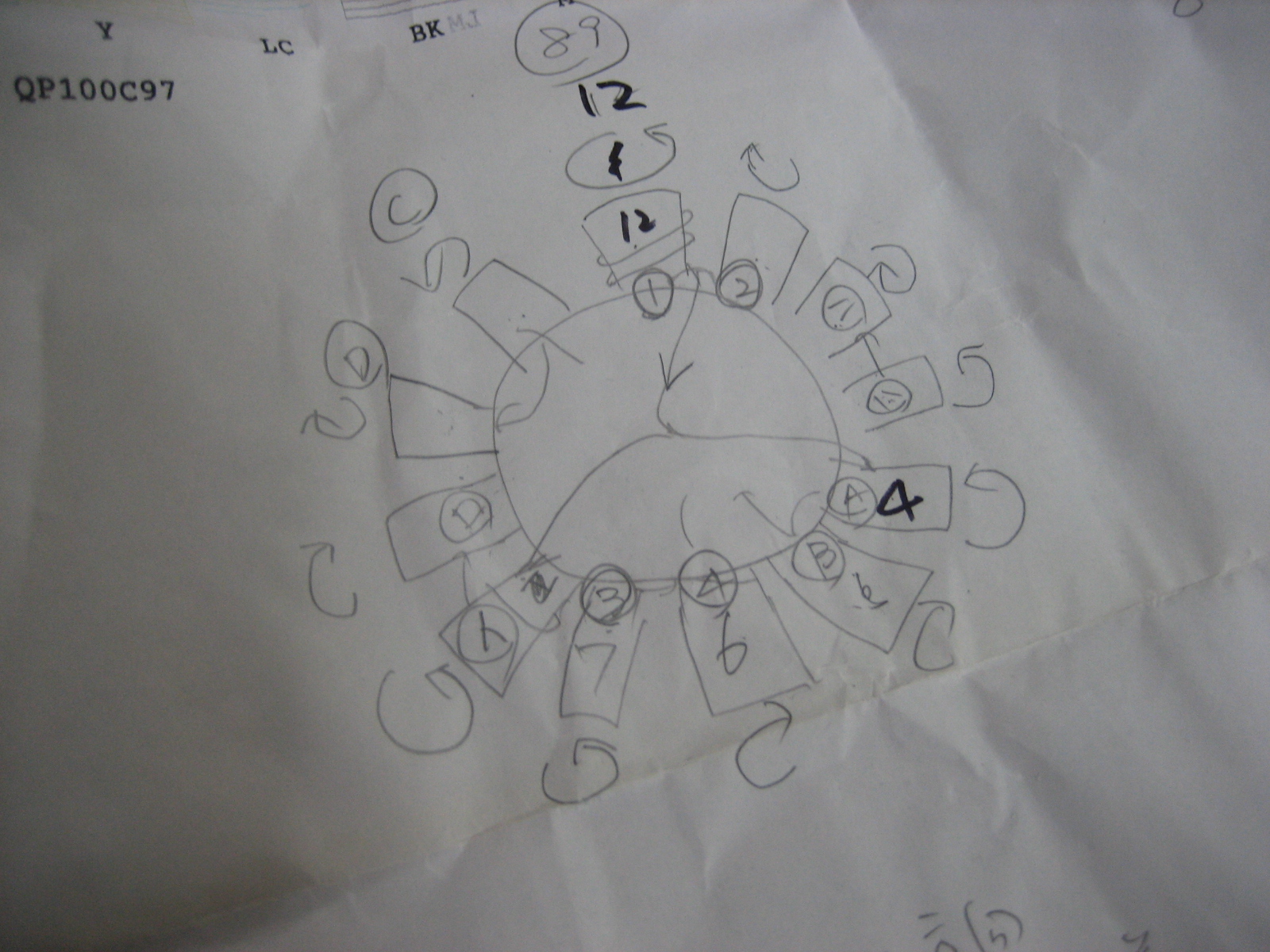

解いた順に①〜④、A〜D、イ〜ニとメモしたので「二」から逆にはじめます。巻き方は極のアタマに解いた方向を書きましたから、これも逆に巻きます。

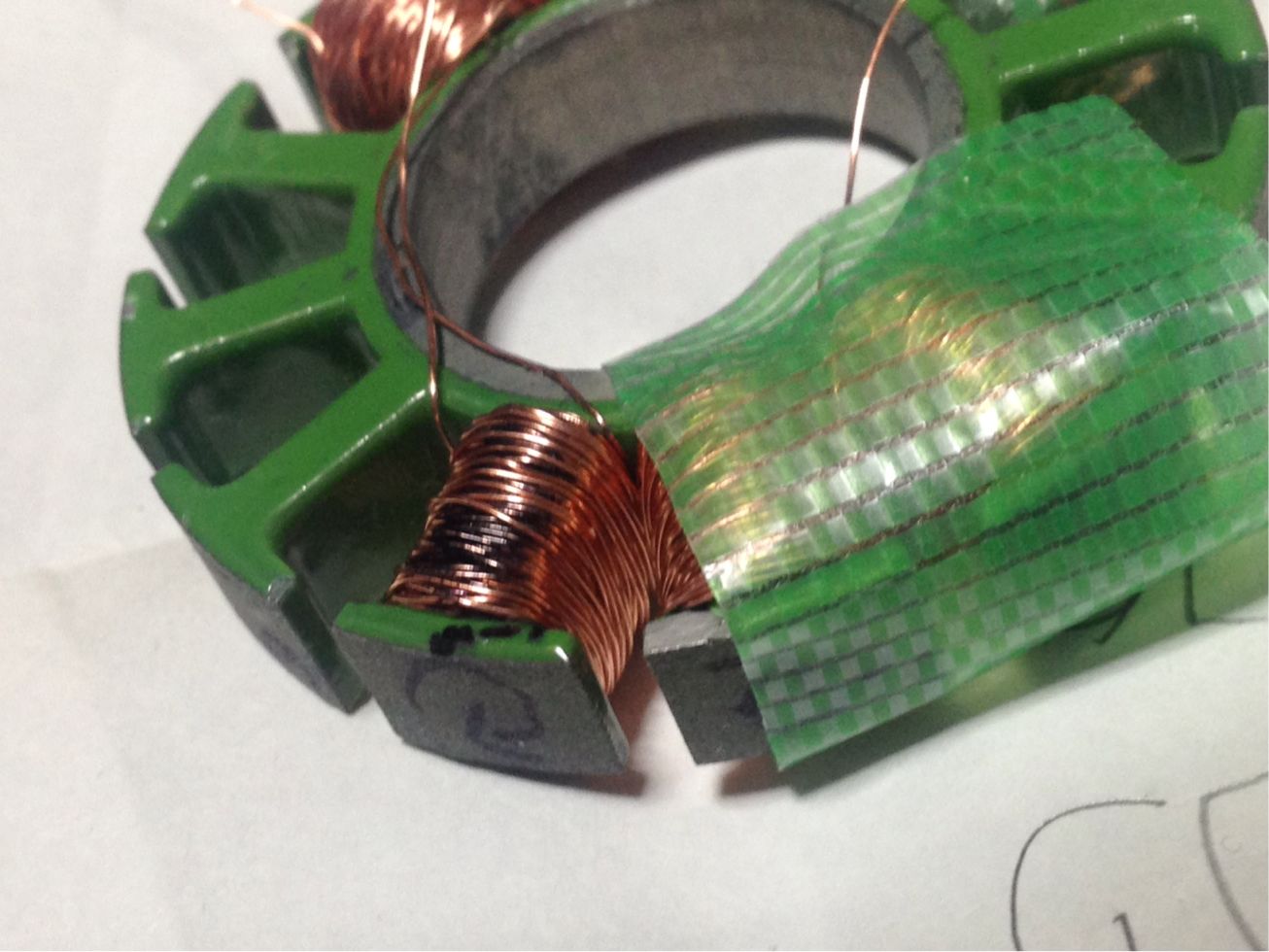

線を一重巻いては黒マジックで塗ります。これで黒が見えにくくなるように次を巻けばかなりきれいに巻くコトが出来ます。

午後2時からはじめ、ご飯食べたりお風呂入ったりして、巻き終わったのが午後10時~_~;
指先が痛い、疲れた〜


丁寧に巻いたつもりでも出来上がりはグダグダ（≧∇≦）

翌朝、3本の線の片方をまとめて半田付け、圧着チューブでショート防止。
残りの3本を端子に半田付け。


線を潰さないようにコイルの真ん中と同じ径の塩ビ管をスペーサーにしてハンマーでトントンとコイルをはめます、というより打ち込みます^_^;

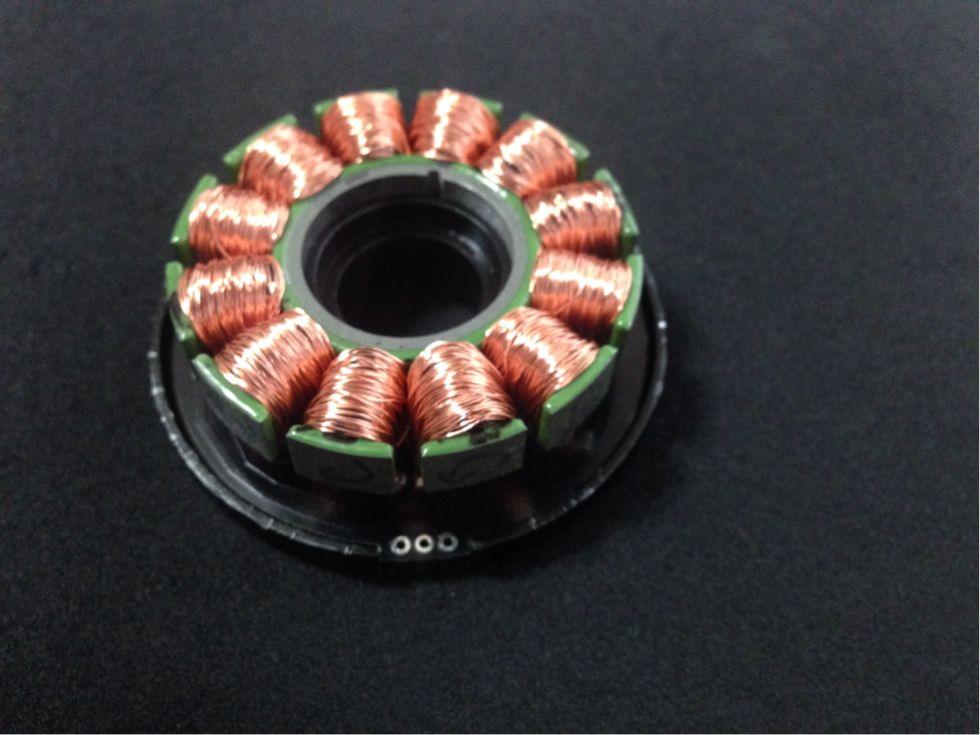

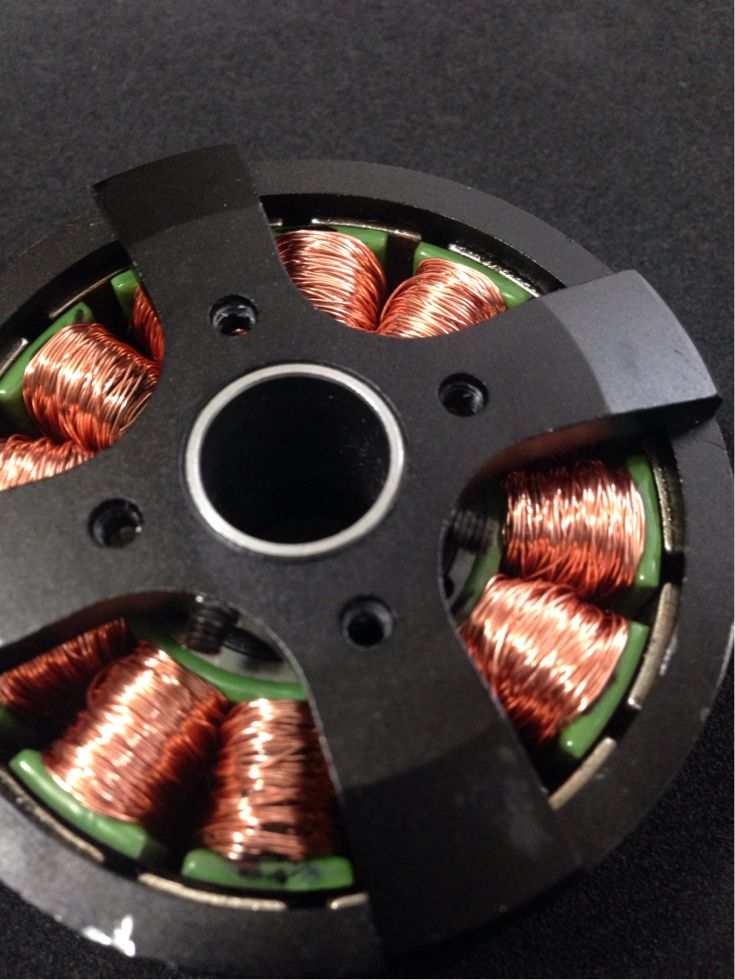

ベアリングと磁石をはめて作業終了！

コギングが固い気がします~_~;

基盤と繋いで電源オン

動いた！やたっ*\(^o^)/* pic.twitter.com/XZTliKaioP

— あにまるっ (@ANIMALR_STUDIO) 2015, 7月 5

ステディカムを自作 ブラシレスモーター修理できるか？

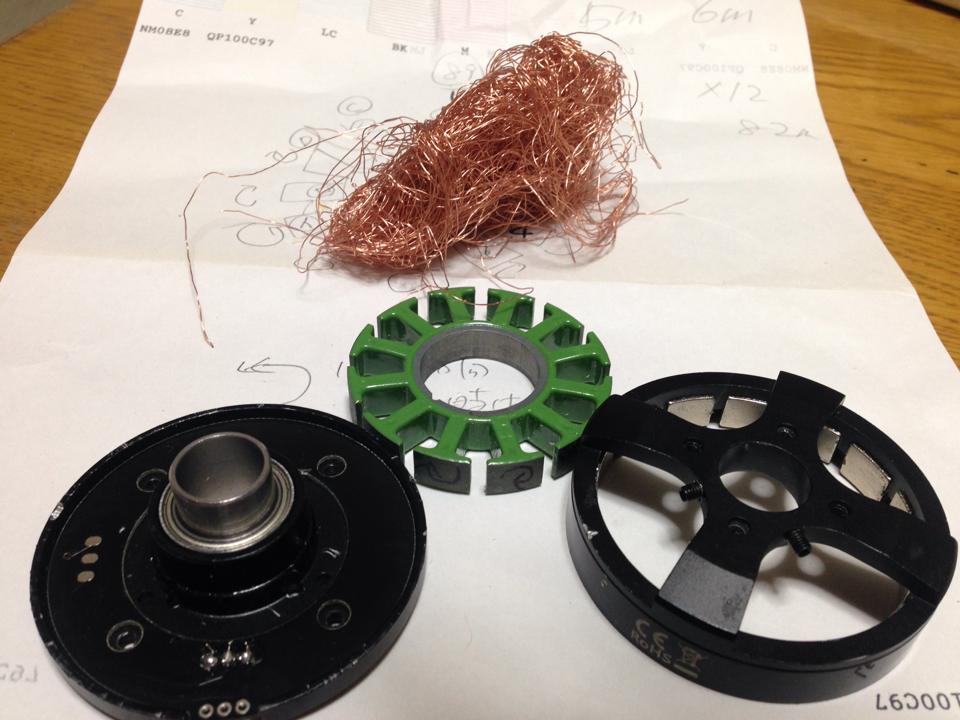

 先日分解したブラシレスモーター

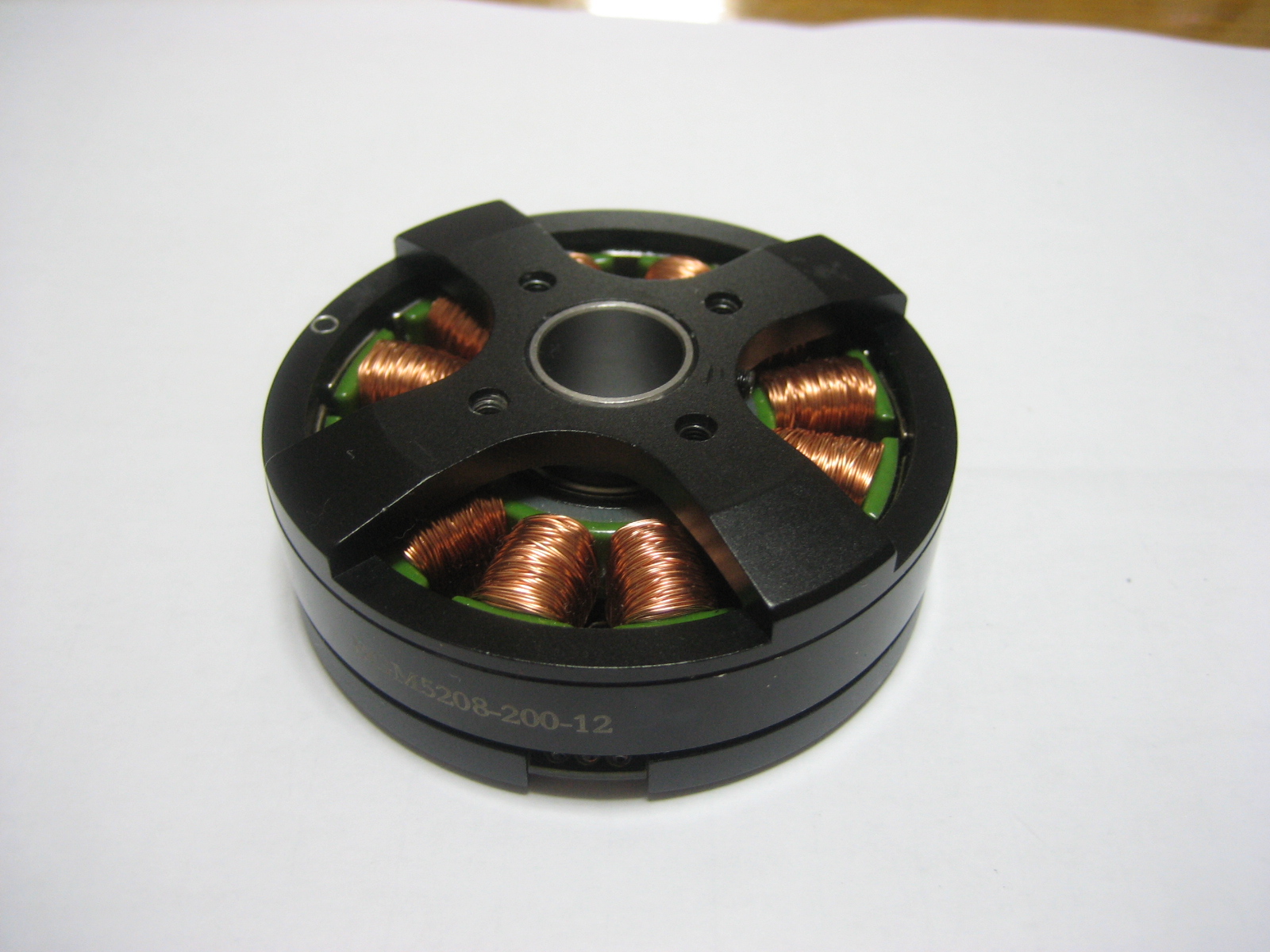

dys BGM5208-200-12



メーカーHPでは

•Item name: BGM5208-200-12
•Poles & Slots: 12N14P
•Shaft: Ф12.0
•Weight: 185g
•Camera range: DSLR

12N14P
Wire: 0.27mm
Turn: 200 T
Motor size: Ф63*24
Shaft: hollow  shaft/ Ф12
Ω Ri :17.2ohm
Weight: 185g

要するにエナメル銅線の巻いてある極が12(Poles 12N)、磁石が14個(Slots 14P)
エナメル銅線の太さ0.27mm、ひとつの極に巻く数が200ターン
中央のシャフト太さが12mmということのようです。

型番からBGM5208-200（200ターンの意味）-12（シャフトの太さ12ｍｍ）でしょう。
頭の5208はわかりません(-_-;)

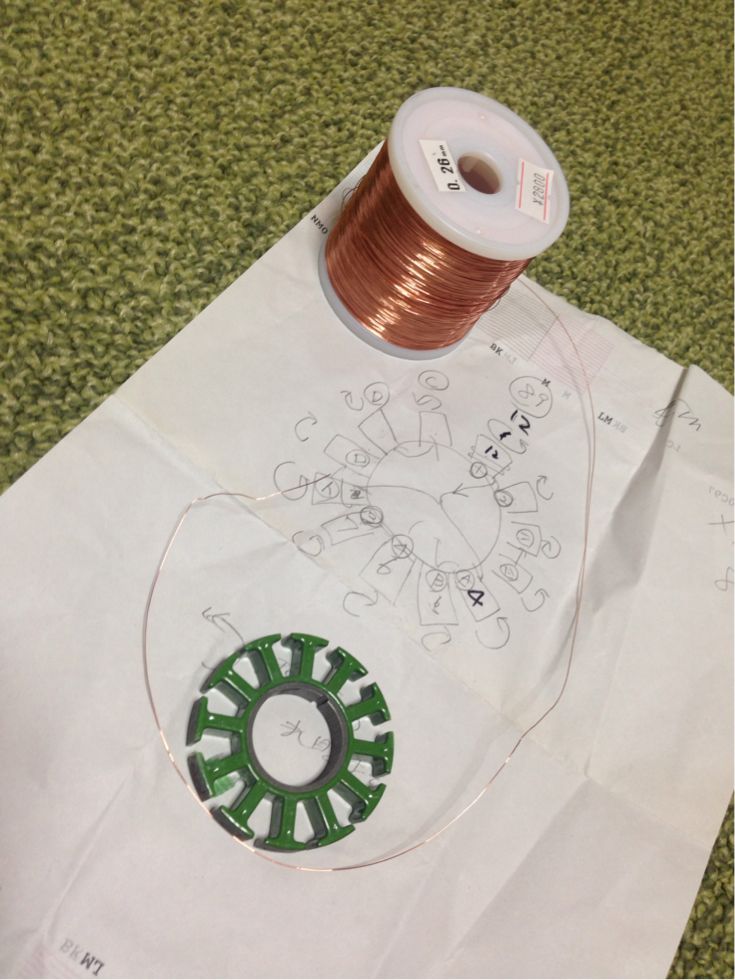

まず必要なのはエナメル銅線。

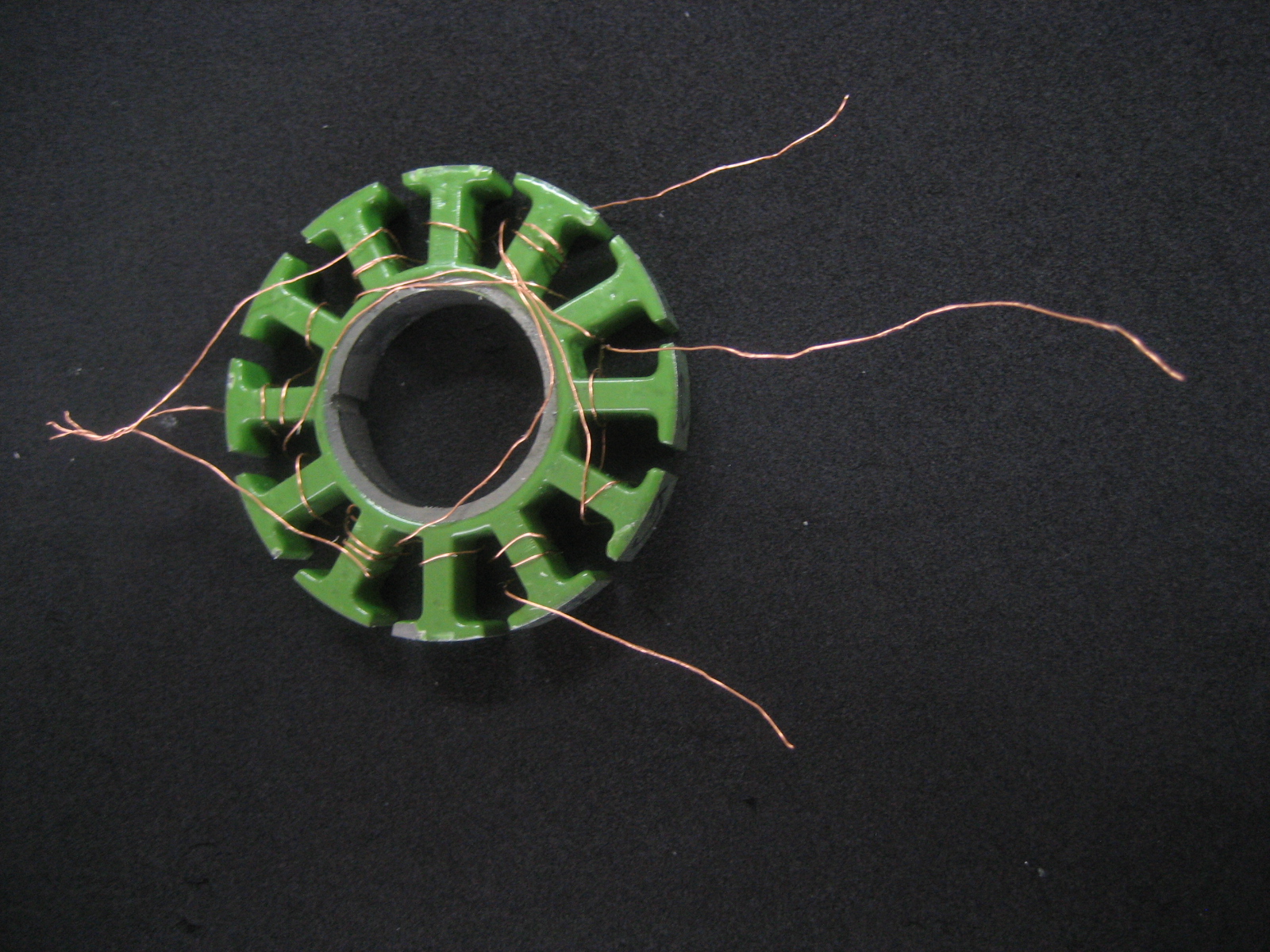

ひとつの極の線を解きながら長さを計ります。
巻は約200回、長さ約5m強です。
6mあれば十分なので6mx12極＝82ｍ....あれ？掛け算ができないワタシorz
気を取り直して100ｍあれば足ります！



千石ネットで購入しました。

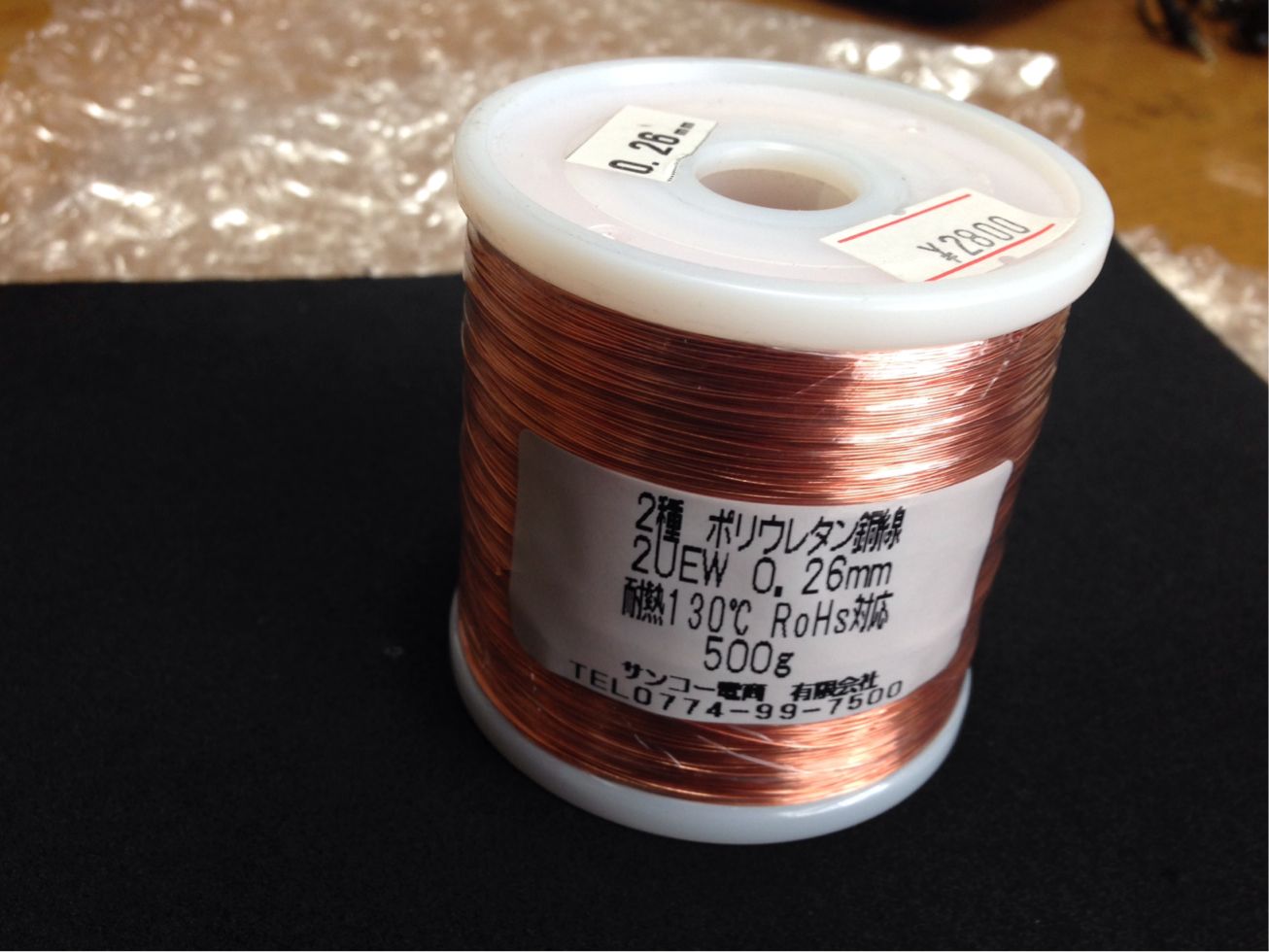

0.27ｍｍが千石で売ってなかったので一番近い0.26ｍｍを買いました。
（920ｍも要らないのだけど...）
https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-04KN#

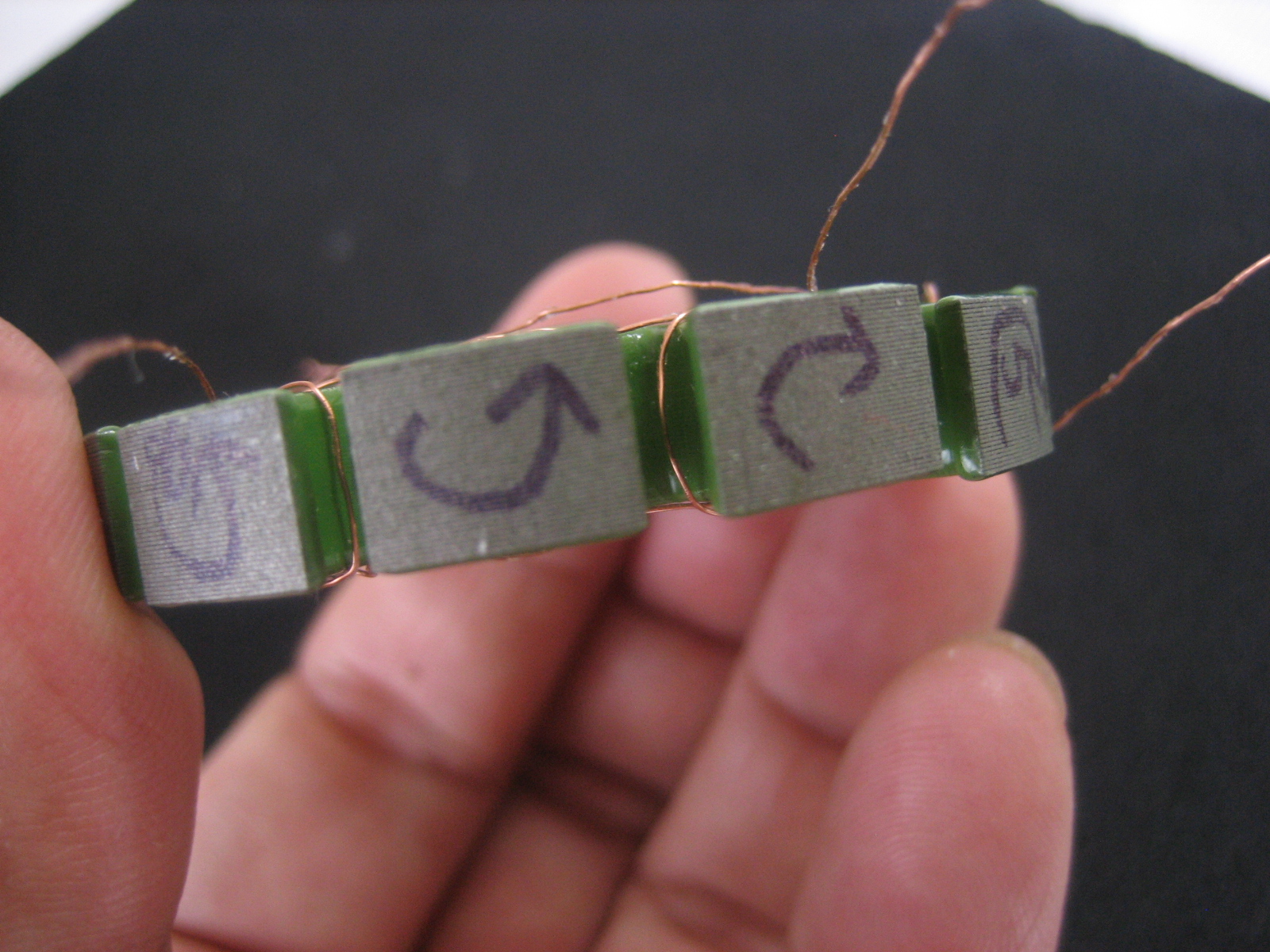

解くときに線の巻き方をメモして、極にも解いた方向を書きました。
巻くときはこの逆ですね。



一番不思議だったのがモーター端子が３つだったこと。

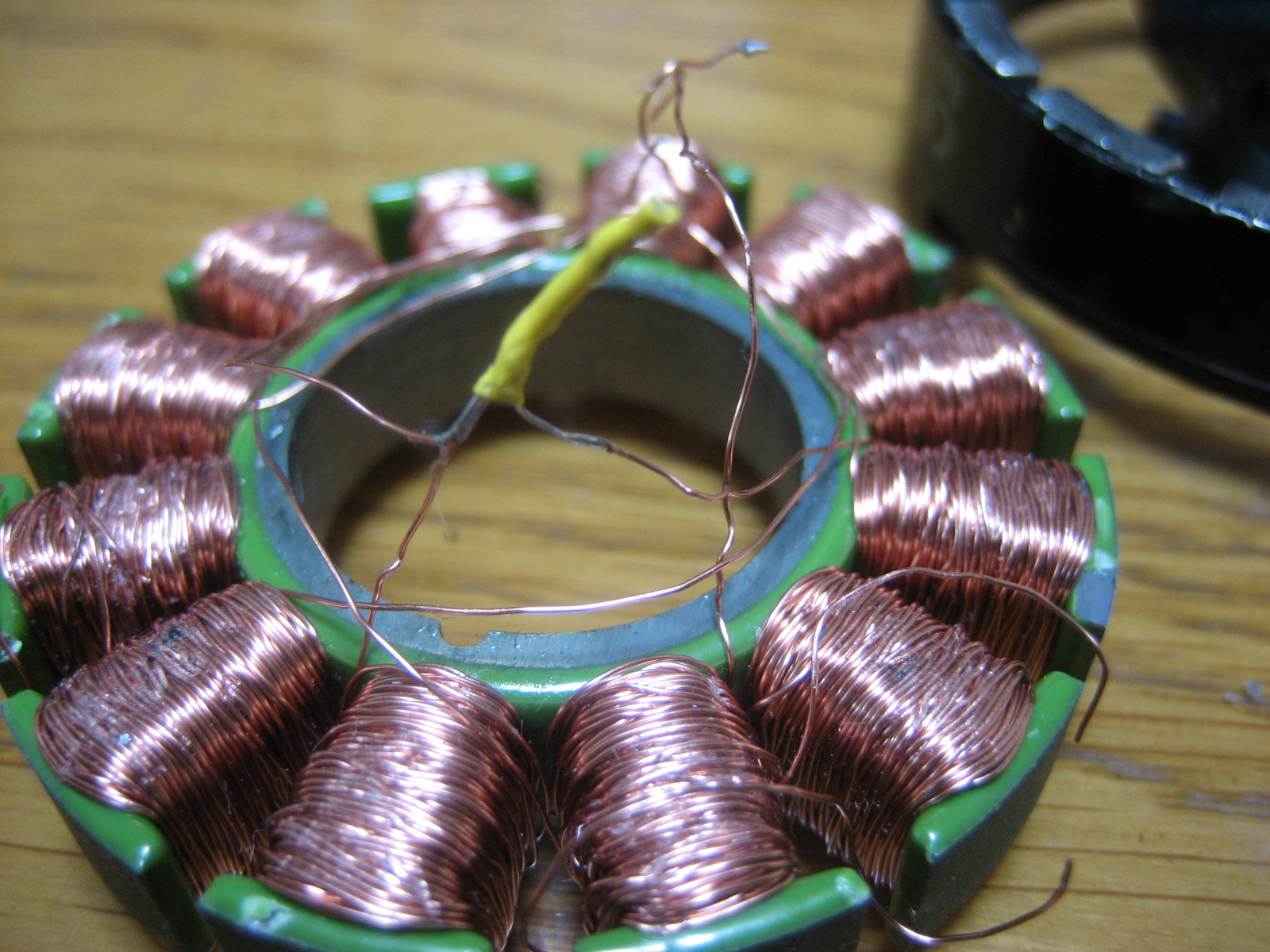

分解した時に黄色いカバーをよく見ると3本がまとめてつながってました。
なるほどエナメル銅線3本を用意して4つの極に巻き、一方をまとめて、もう一方は端子につなげばよいのです。右は結線の見本


ちなみに、ブラシレスモーターを組み立てた記事の載っているネットをみたら上手くいったり、全然回らなかったり。

でも材料費だけなら300円以下でモーターが蘇ります。
DIYのあにまるっです！
線が来たら作業するぞ！
