ログハウスのセルフビルド着工はいつに??? ステディカムも作っています

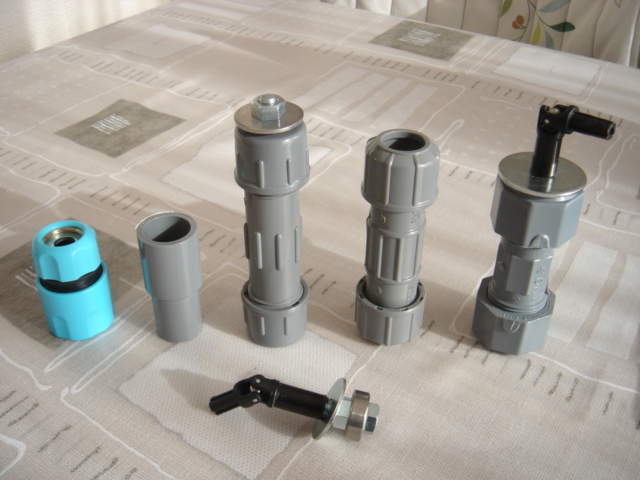

jinbals20100124.JPG今までに組立てたジンバルグリップをすべて並べました。
左から順に、Aタイプ、Bタイプ、Cタイプ、C1タイプ、テスト中のジンバルです。

一番右のジンバルの頭に付いているユニバーサルジョイントと同じものが、写真中央の下にあります。
グリップ形状が異なるだけなのでこのUジョイントはすべてのジンバルタイプで使えます。

ジンバルグリップがすべて水道パーツなので、ボールベアリングがはまるものがひとつ見つかれば同じ口径の部品ならだいたい使えるようです。
これはいいことを発見しました。

Aタイプ
 一部内部をニッパでカット、内部にリング、水道パーツ、100円玉などを使います
Bタイプ
 加工不要、中央のUジョイントをはめるだけで使えます(欠点:色、形がいかにも水道管)
Cタイプ
 加工不要、内部にリング、水道パーツ、Uジョイントをはめます(この形状は在庫品のみのようで入手困難です)
C1タイプ
 加工不要、内部にリング、Uジョイントをはめます(上のCタイプ改良版のようです)

なお、テスト中はC1タイプより太くて短かい水道部品です。
どちらが良いかはテスト中ですが、大差はないような気がします。
なお、パーン用のワッシャはC1より大きなものをつけてみました。
