ステディカムを自作する ４ バランス

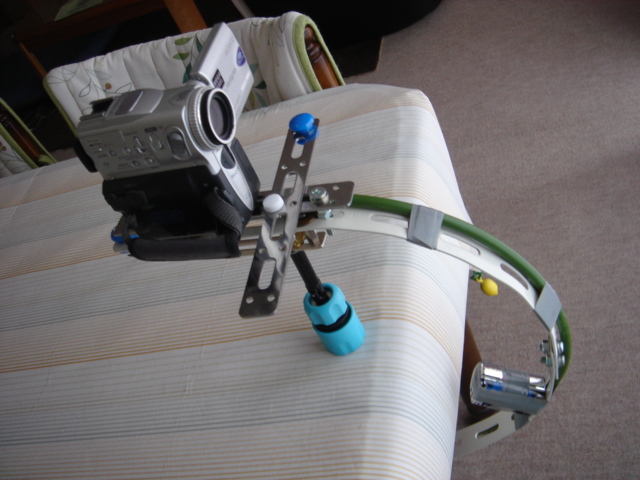

チープ感が....ですが、本体の作製の前に完成写真を撮ってしまったので、一応バランスが取れているところを載せます

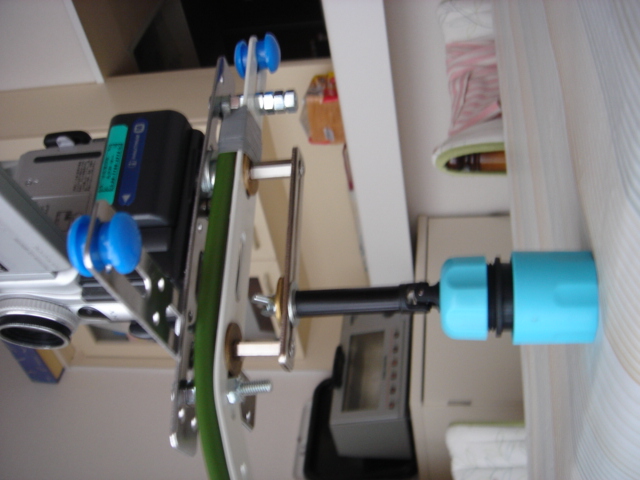

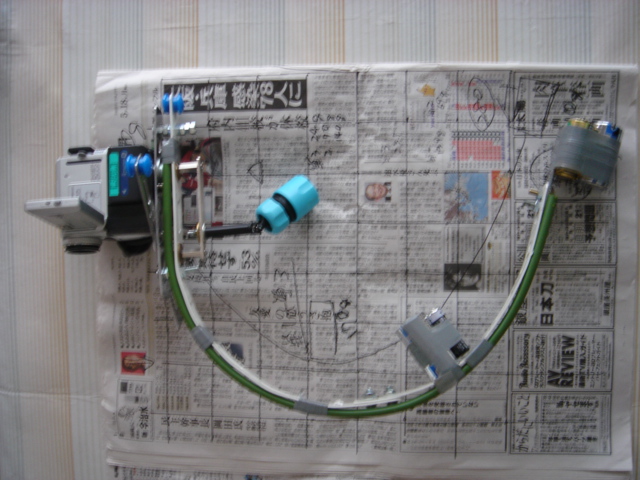

本体作製では新聞紙にマジックで５ｃｍのマスを書いて型紙としました。


 バランスには今のところ乾電池とカラーマグネット（円形の青いもの）を利用しています。
乾電池（単一）１４０ｇ　　　　　単二　　７０ｇ　　　　　単三　　２４ｇ

ステディカムを自作する ３（ジンバル部）

ほんと、不思議な現象ですけどフニャフニャした状態のUジョイントの上に５００ｇのビデオカメラが乗っかります。

さて、スタディカムの心臓ともいえるジンバル（gimbal)作りです。

できるだけ加工はしたくないのですが、ジンバル部ではニッパ、カッターなどでプラスチックをカット、削ります。

パーツリスト（ジンバル部のパーツ購入総額約2600円　残りのパーツ代は1000円位なので総額3600円です）

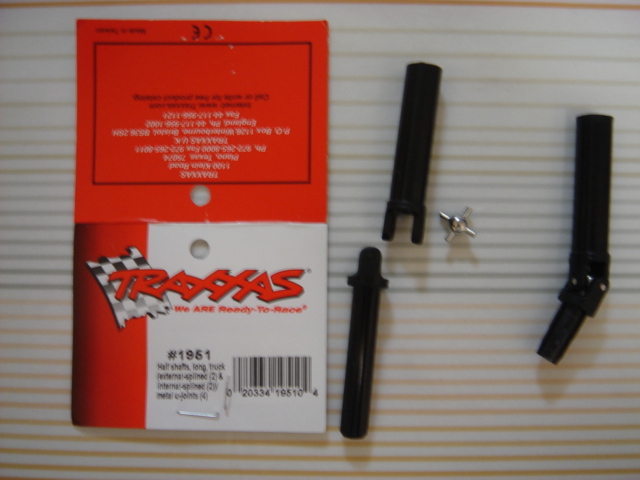

　●ラジコン用パーツUジョイント　　1組（TRAXXAS #1951) 仙台模型882円⇒HPでは売り切れ。
価格が高めですがトラクサクジャパンでも購入できるようです
　●スケートボード用ロールベアリング　1個（スポーツショップ、ヤフオクなどで1個100円位。私はヤフオクで8個500円でした）
　●水道ホースジョイント　1個（ダイソーなど100均）
　●金属ワッシャー　1枚（外径25mm　内径10mm 　厚さ2mm）ホームセンター4～5個で100円
　●キーリング　2個（内径20mm線径2.6mm）東急ハンズ10個入り230円（又は、外径22mm内径15mm厚さ3mm位のワッシャorリング）
　●100円玉2個
　●ロングナット　1個（M4で7mmナット、長さ15mm）ホームセンター　4個で100円位
　●蝶ねじ　1個（M4で長さ25mm）　ホームセンター　4個で100円位



１　太さの違うUジョイントのうち、細い方のパーツの長さを半分位（細い部分の長さ約20mm）に短くする。
２　切ったUジョイントの表面をカッターなどで削り、ロールベアリングの中心にUジョイントの軸が入るよう細くする。
３　Uジョイントを組み立てる

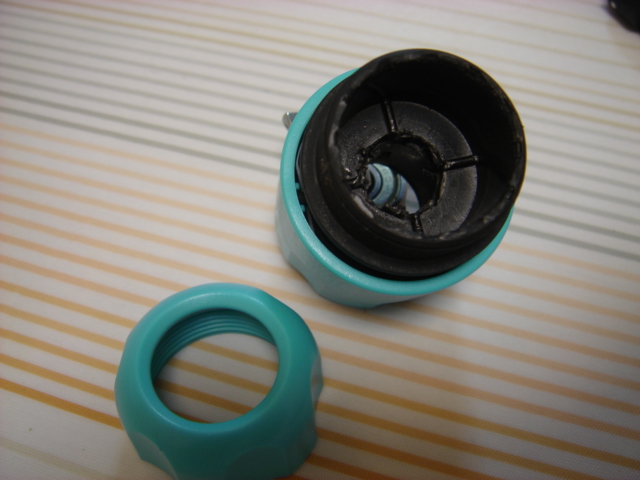

４　水道ホースジョイント内部のねじ上部にあるちょうど「歯」の様な形の部分とホース接続部をニッパなどでカットし突起物をなくす

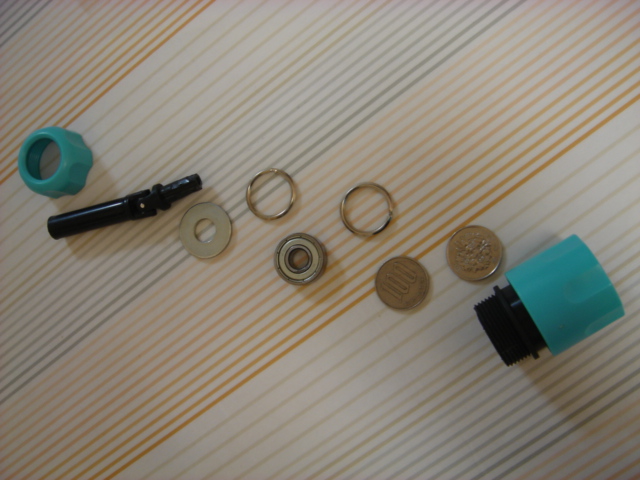

５　パーツを写真のように並べ、組み立てる


６　Uジョイント、金属ワッシャ、キーリング、ロールベアリング

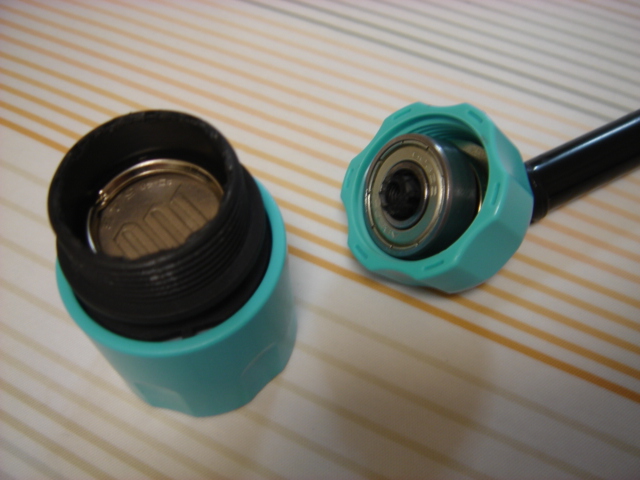

７　ホースジョイント本体に100円玉2個、キーリングの順に入れる（キーリングを忘れないようにね）


８　ホースジョイント本体にねじ部を取り付ける。

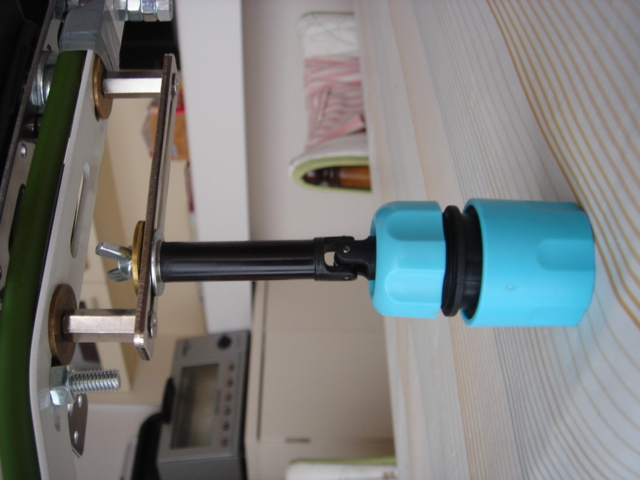

１０　Uジョイントの太い方へロングナット（硬いのでUジョイント内部を少し削る）を入れ、蝶ねじつけて完成！

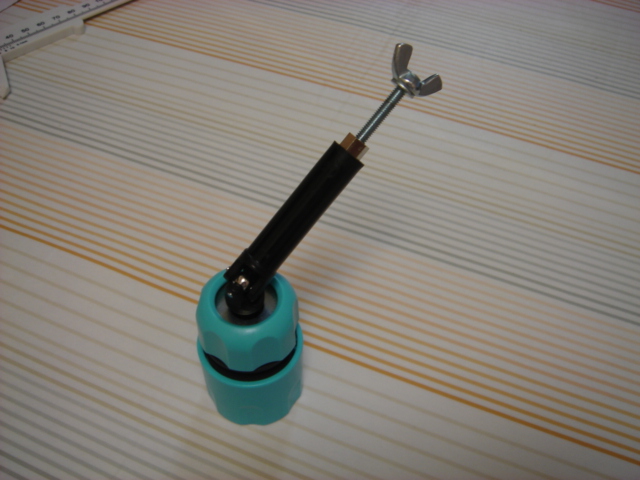

 これで蝶ねじを持ってホースジョイントが軽く回転するジンバル部ができました。 うまく回転しないときは細いUジョイントの長さ、キーリング、100円玉の枚数などで調整してください。

スタディカムを自作する ２

スタディカムの部品をそろえます。
ほとんどが１００均かホームセンターで入手できましたが、スケートボード用ロールベアリングとUジョイントは近所で売っていません。
この2つはネットで購入することにしました。

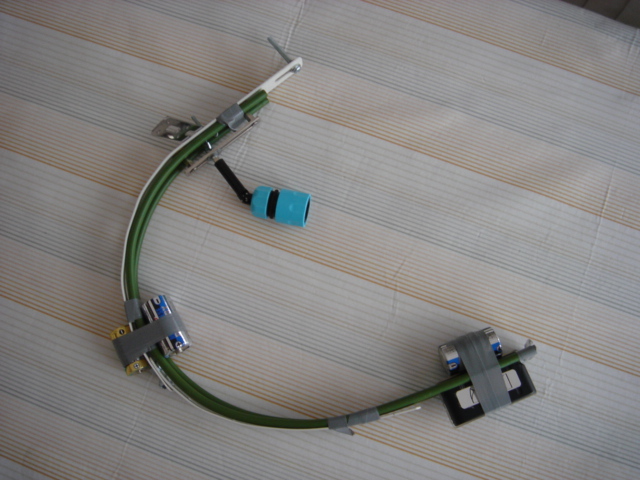

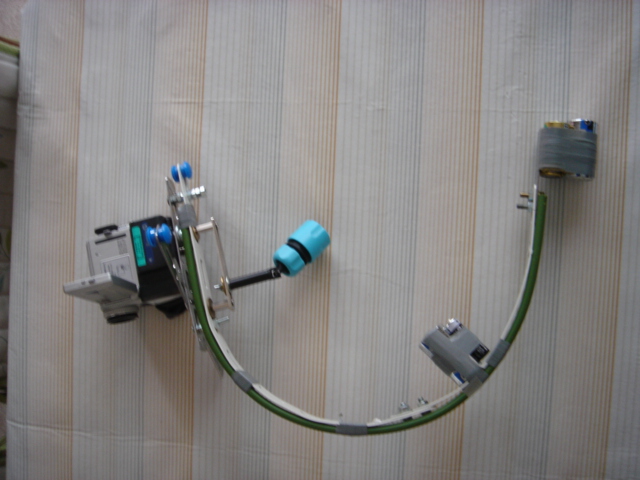

とりあえず（ウェートは電池をビニルテープでとめてます）の写真です

ステディカムを自作する １

ビデオ撮影で歩きながらだと画面がぶれてしまいます。
これをおさえる機材にステディカムがあるのですが、売ってる製品は高いので自作することにしました。

１００均などでなるべく安くあげるつもりですが、さてどうなるか。

参考にするのは　WSCLATER さんのHPとYoutubeの動画です
