ステディカムを自作 ブラシレスジンバル改造ちう

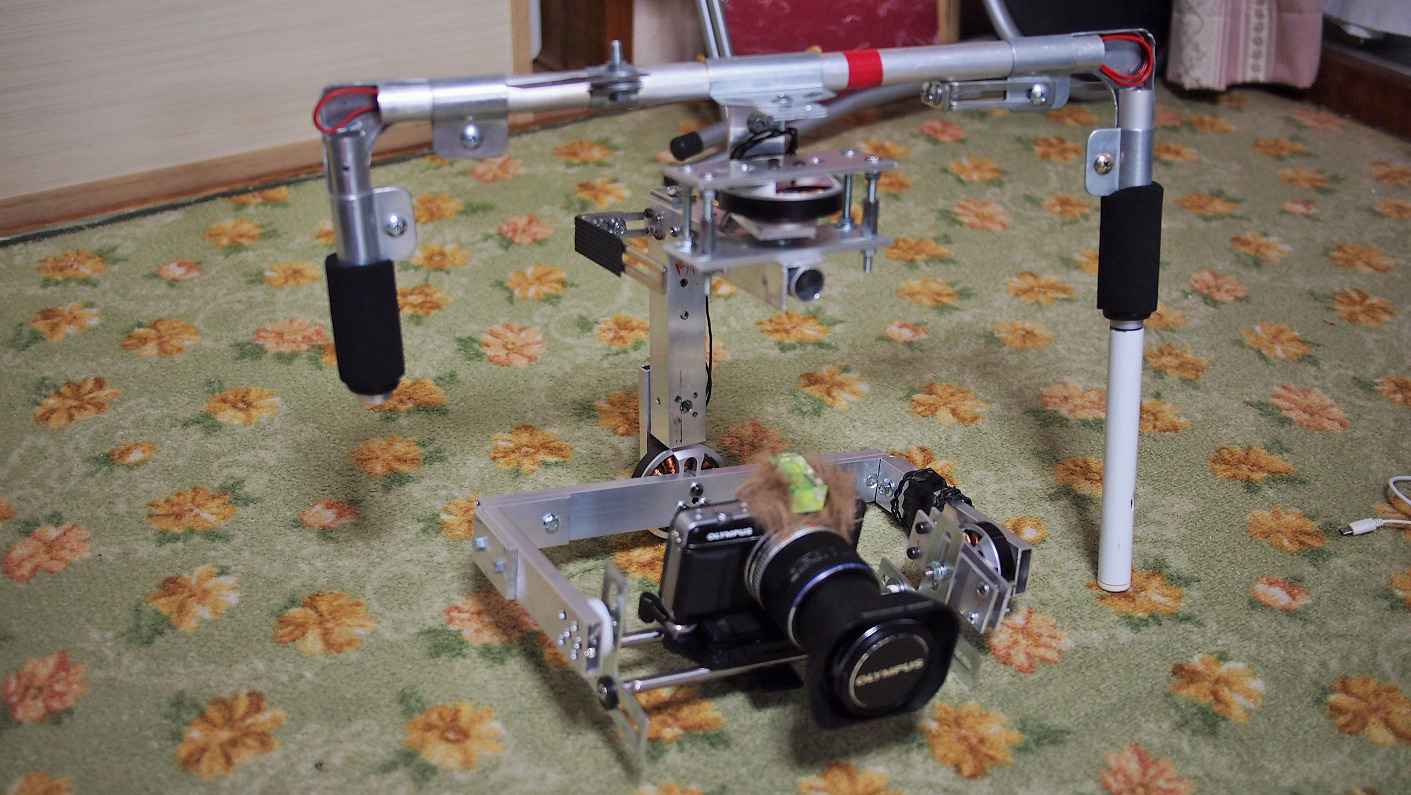

DIYブラシレスジンバルの組み立てがほぼ完了したのでソフト設定です。

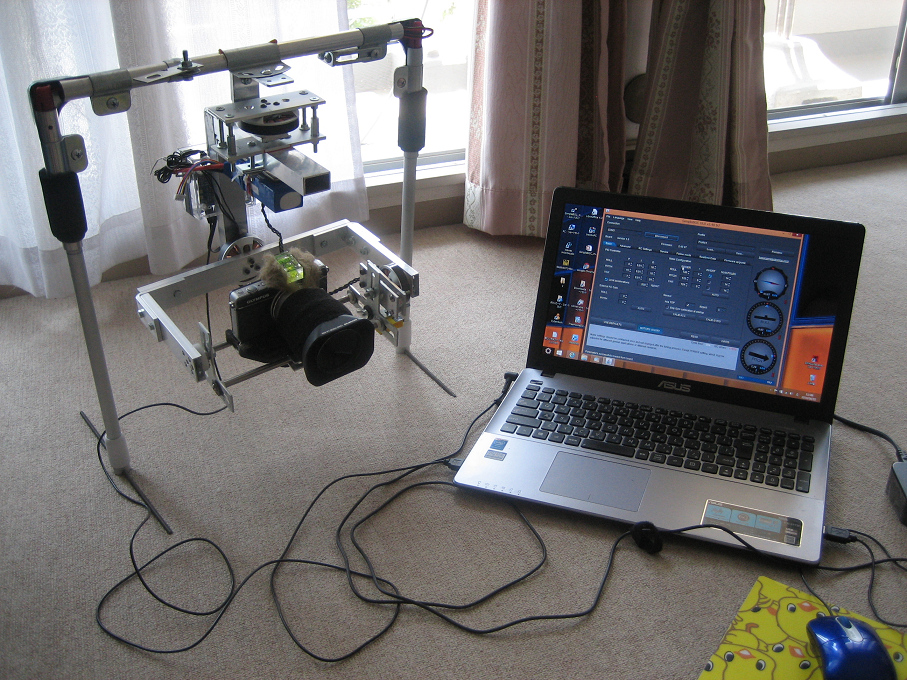

ハンドル部分のパイプにタモリ倶楽部であまったモップの柄がちょうどはまったので、簡易スタンドを作りました。これで調整が楽ちんになりました(*^^)v

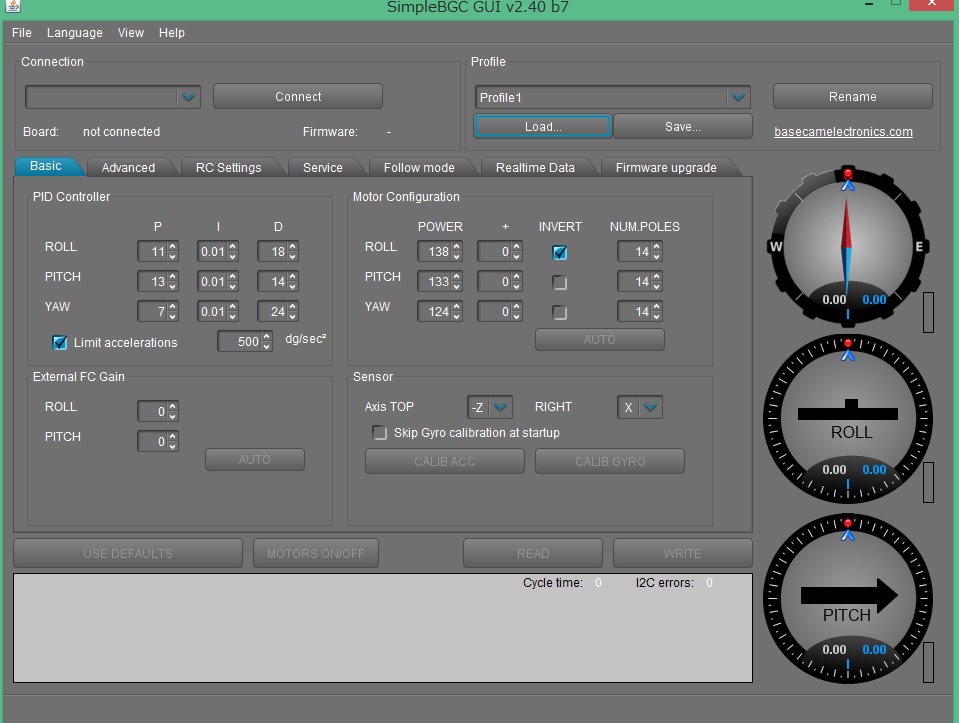

ソフト：SimpleBGC v2.40 b7
タモリ倶楽部でつかったBGは2.30でした。
何度か2.40にバージョンアップして調整にチャレンジしましたが上手く設定が出来ず2.30に戻して使っていました。
今回モーター交換などかなり改造したのでv2.40で新たに設定しなおしています。

3軸コントローラー
8ビットの3軸コントローラー
65.99ドルと安いものですが3軸ボード、ケーブルがついています。電源コードの半田付けが必要です。
私はここで買いました。http://www.aliexpress.com/item/3-Axis-Brushless-Gimbal-Controller-BGC-W-3rd-Module-Sensor-V2-3B5-Fireware/1557667725.html

モーター： iPower GBM5208-150T Gimbal Brushless Motor
3軸のROOL軸、YAW軸に使用（極数14、シャフト径5ｍｍ）

 iPower GBM4008-150T Gimbal Brushless Motor　
PITCH軸に使用 （極数14、シャフト径3ｍｍ）
一番荷重がかかるYAW軸はもっと大きなモーターでもよさげです。価格はどちらも約50ドル。

lipoバッテリー
11v、3セル
1本では撮影中に無くなってしまうので最低2本必要です。



対策　YAW軸モーター取り付け方法
タモリさんモデルではYAW軸モーター直付けでした。そのためモーターシャフトにBG全荷重がかかりシャフトが抜けました。

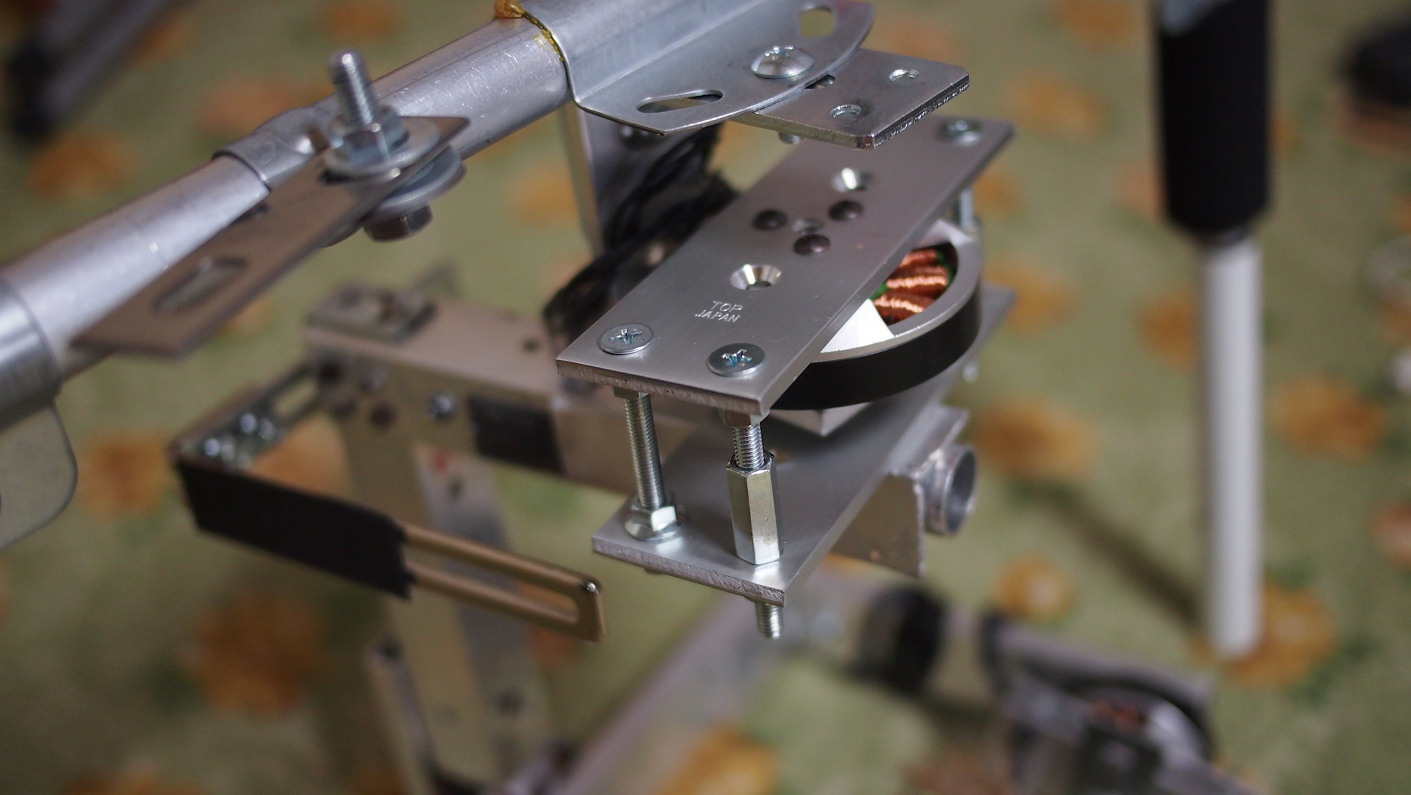

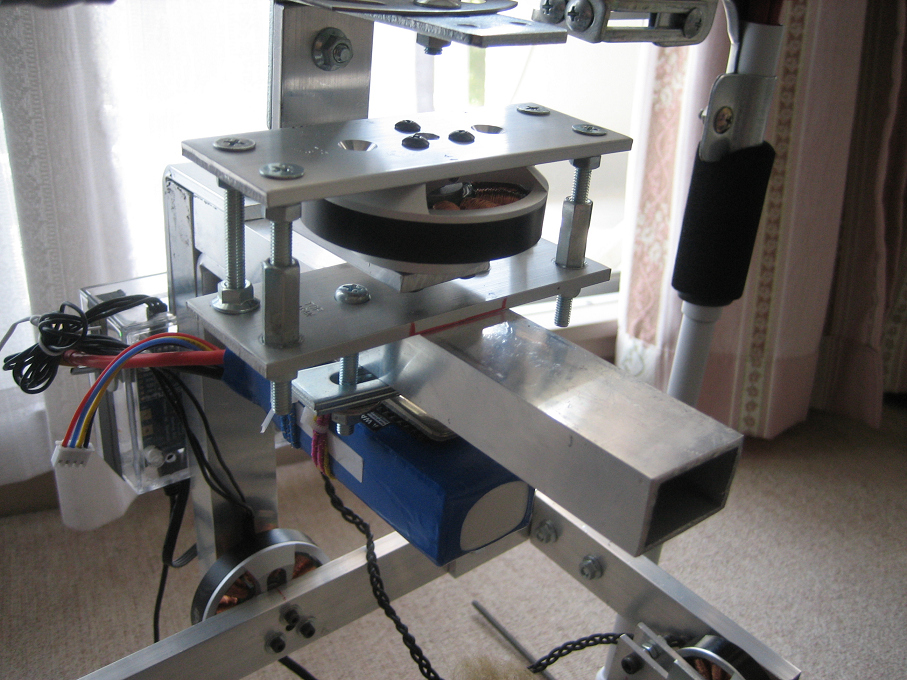

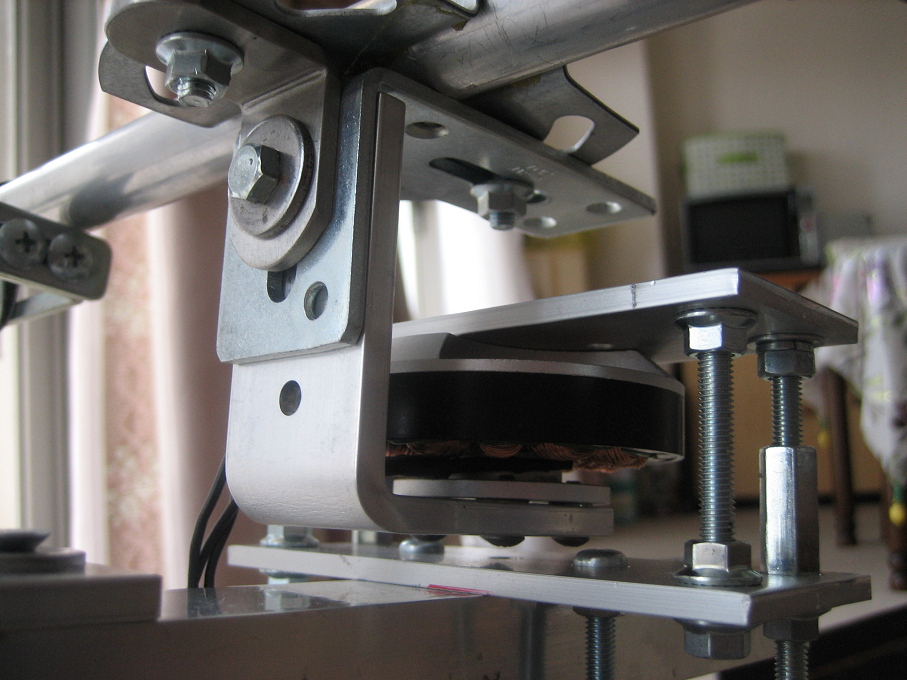

そこで上の写真のようにハンドルからL字金具をYAW軸モーターの下側へすべりこませ、モーターをサンドイッチする方式に変更しました。

設定ちうですがあにまるっのPID設定です。

ステディカムを自作 鎌倉江の島オフ会報告

tomoくんの声掛けで急きょオフ会が開催されました。
東京や江の島沖は雷雨でしたが挟まれた鎌倉江の島はステディ日和の一日
DIY　BGは調整しきれずアナログステディでの参加となりましたがのんびり楽しい一日でした。

まずは4K映像のeiji1783さん


ひもたろうさん

そして、あにまるっ

次にアップするのは誰かな？

トモくんの動画がアップされました

そんでもって、hase pさん

ステディカムを自作 ブラシレスジンバルまたまた改造

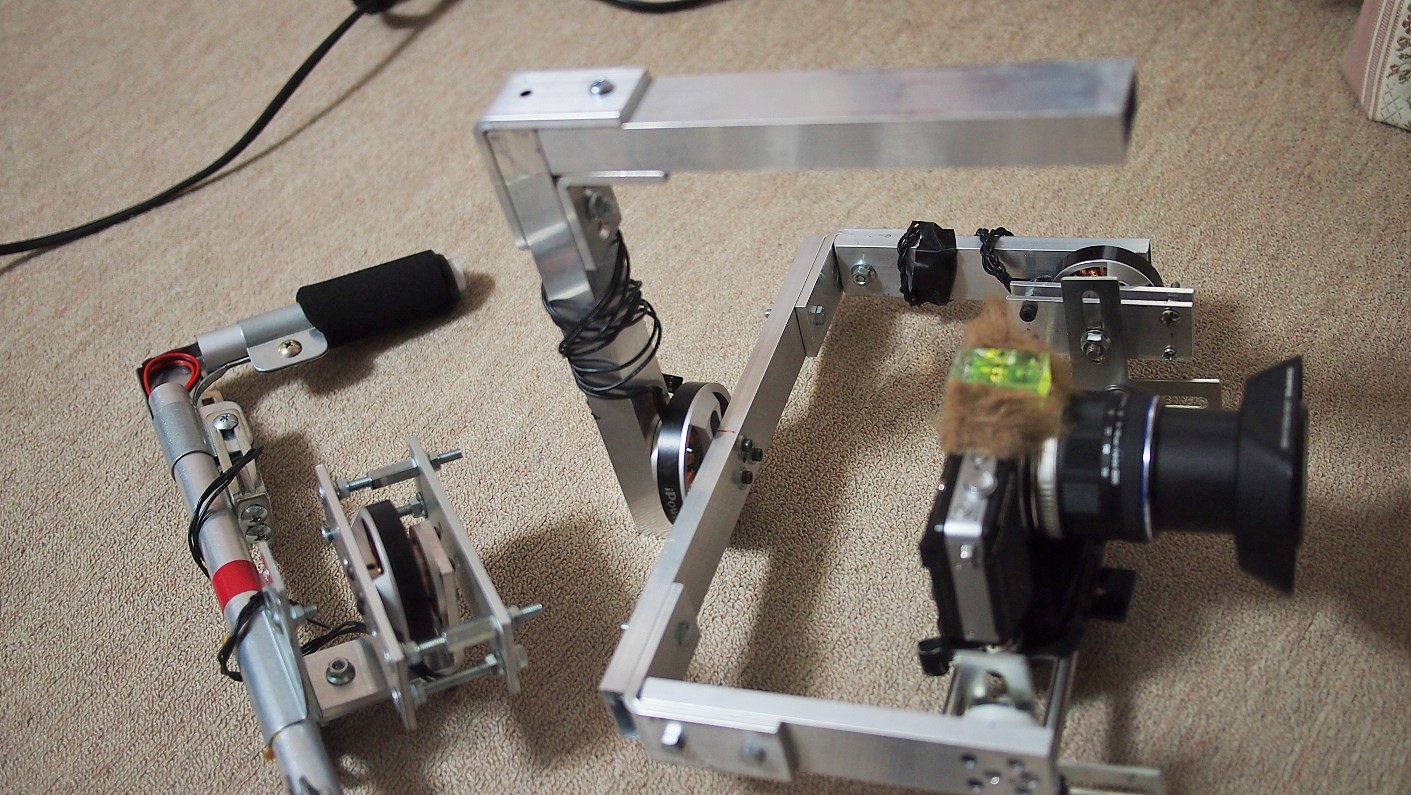

写真真ん中のロール軸モーターから上の部分を作り直しました。

部品は角型パイプとアルミL字金具

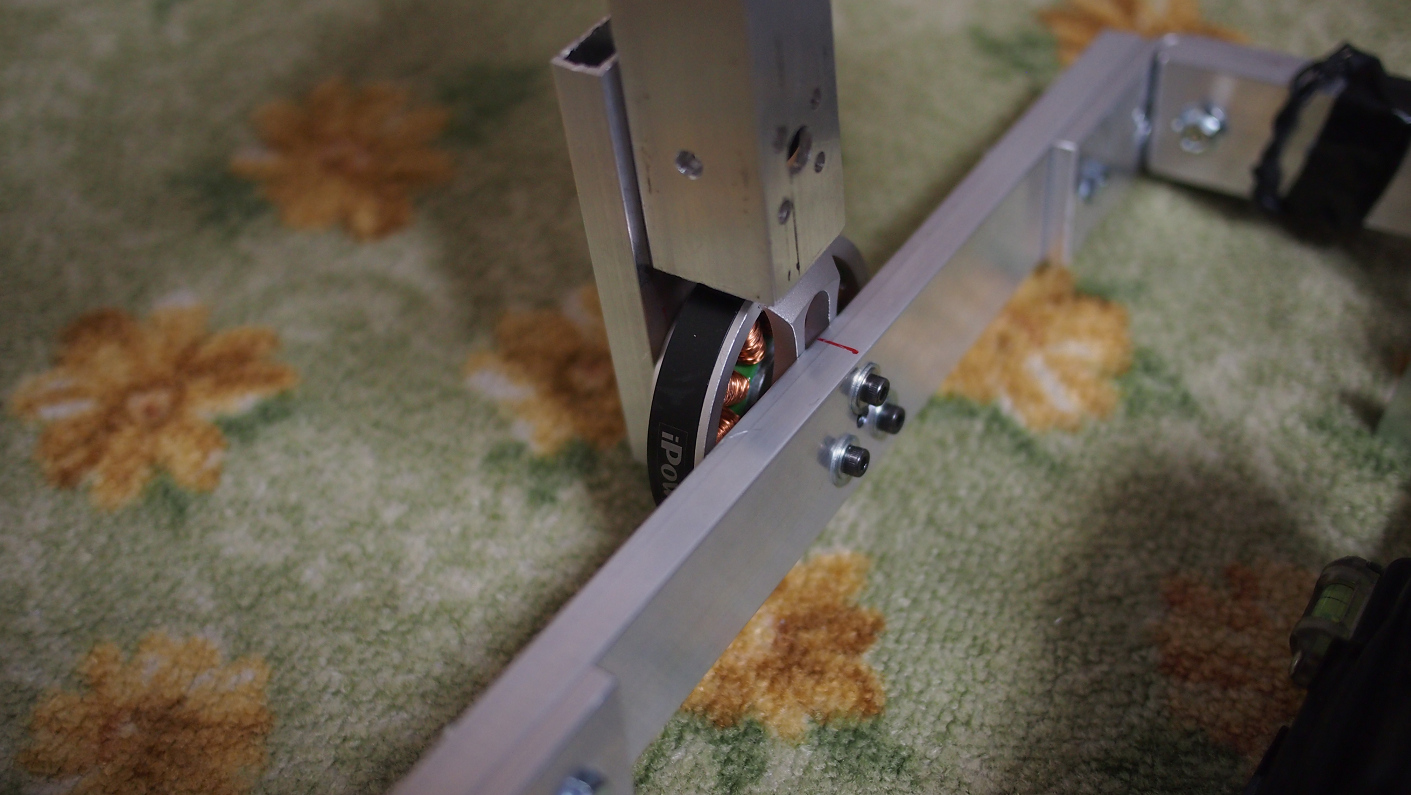

サンドイッチのように角型パイプを挟んでボルトで留めただけのシンプル構造です。
なので今日の作業1時間くらい(^^)v

ハンドルとくっつければ出来上がり～ってか！



ステディカムを自作 ラッキーブレンカムBG ver2

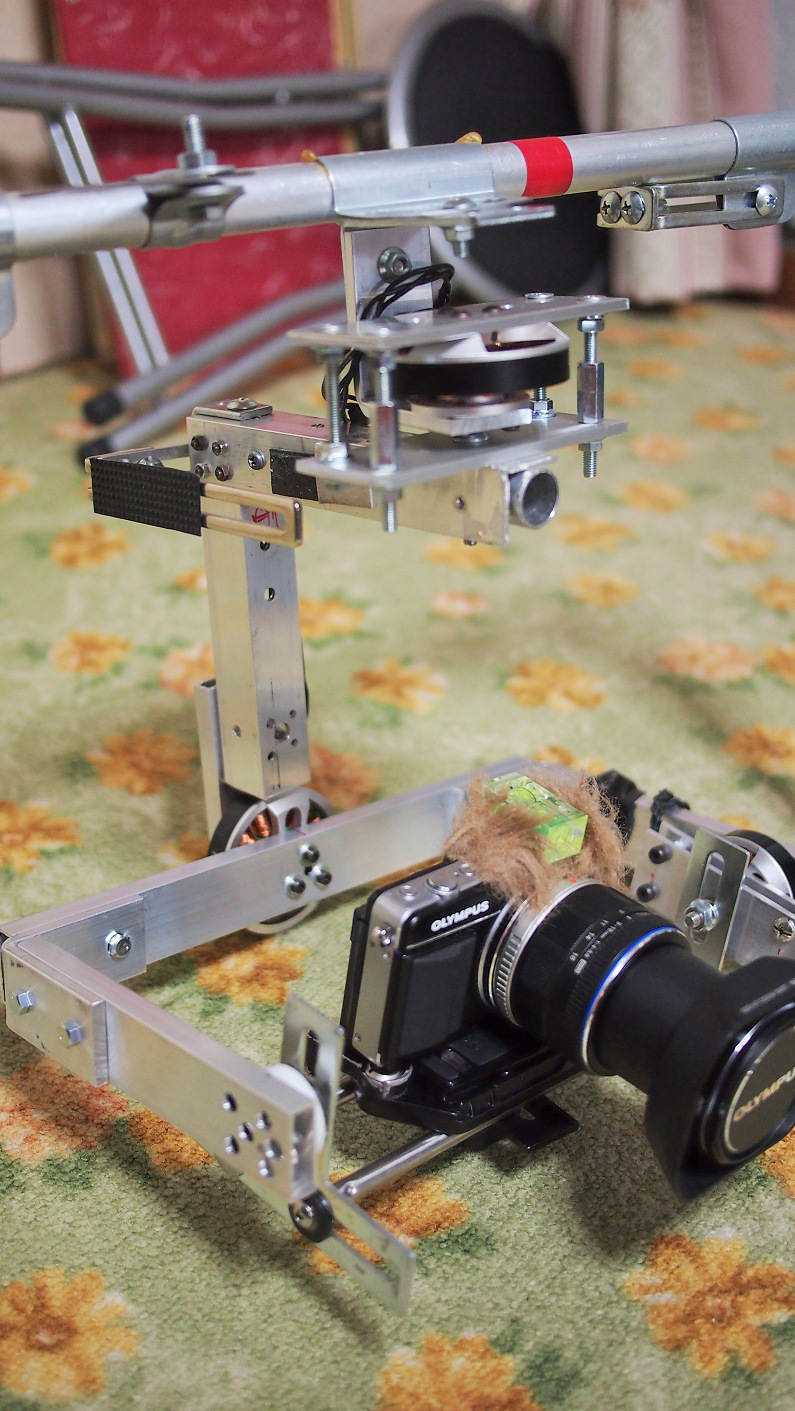

ラッキーブレンカムBGver2の大まかな状態です。
コントロール基盤やバッテリーなどはこれからです。

でもハンドルとカメラをつなぐ支柱の剛性がかなり足りないような(-_-;)





ん～どれ見ても線が細いなぁ～

ステディカムを自作 3Axisの雲台改良

皆さんこんにちわ
久しぶりにDIYステディカムです。

3軸ブラシレスジンバルのYAWモーター不具合はモーター自体でした。
YAWモーターを一回り大きいものに交換しましたが、ついでにカメラ雲台も替えちゃうことにしました。

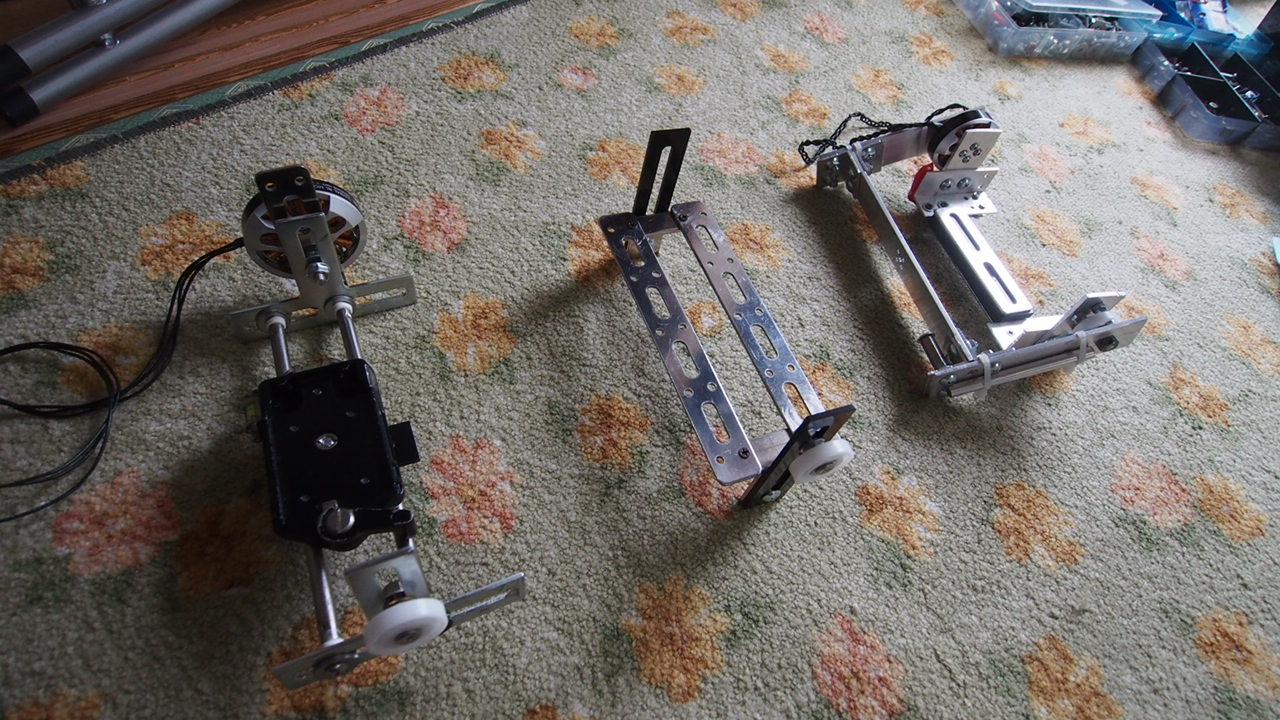

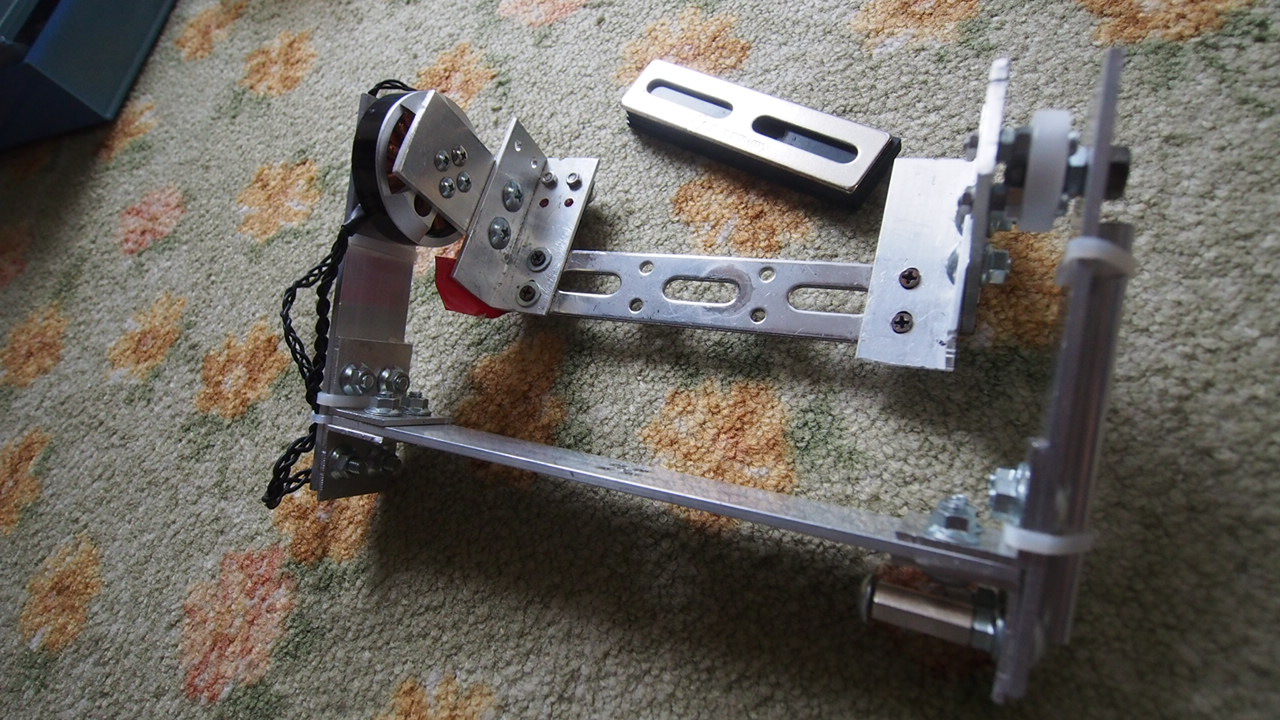

一番右はタモリ倶楽部で使ったもの
　こんな感じで写真見ただけでいい加減な作りがばれてしまいます(-_-;)

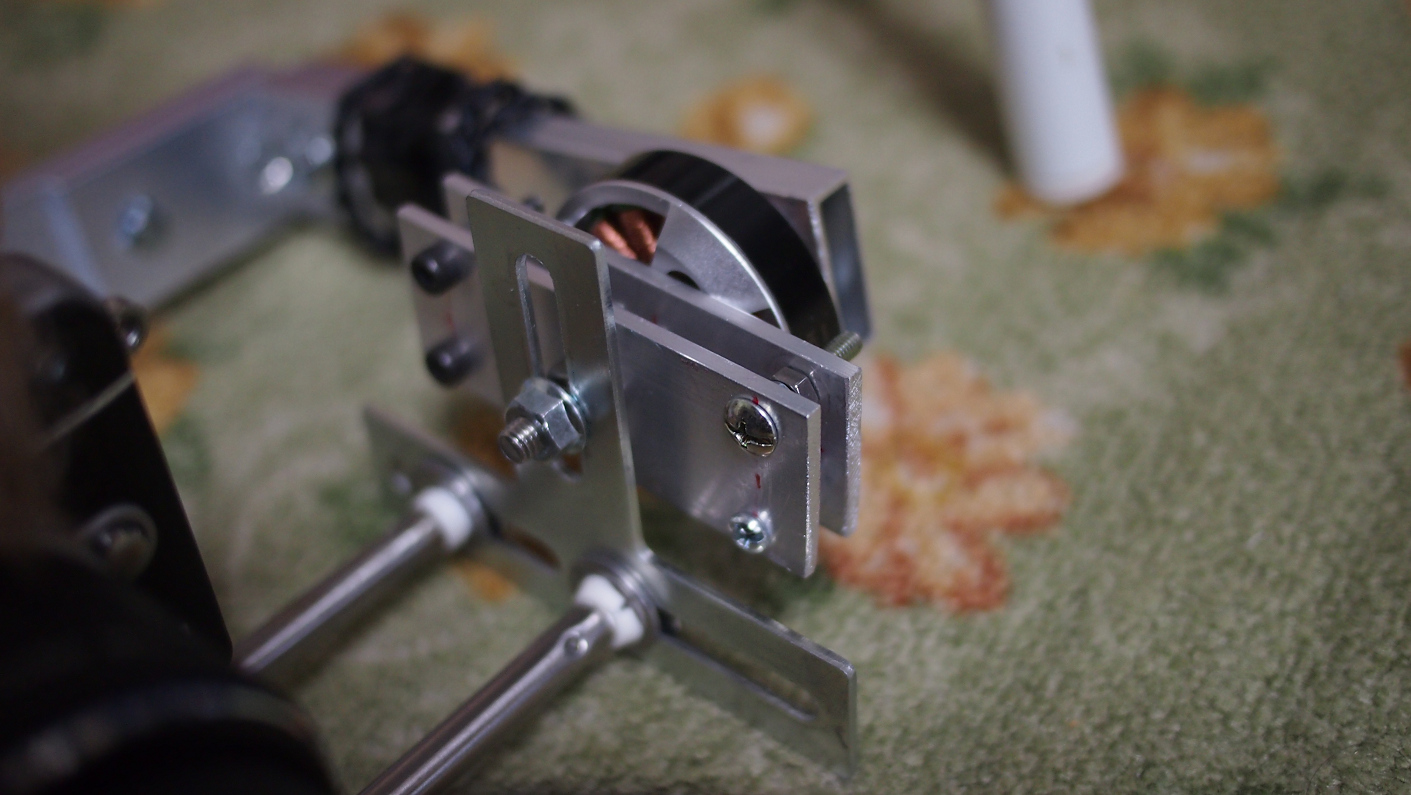

真ん中は今朝組み立てたカメラ雲台
　作っている最中に次のアイデアが出てきたので完成前にボツ

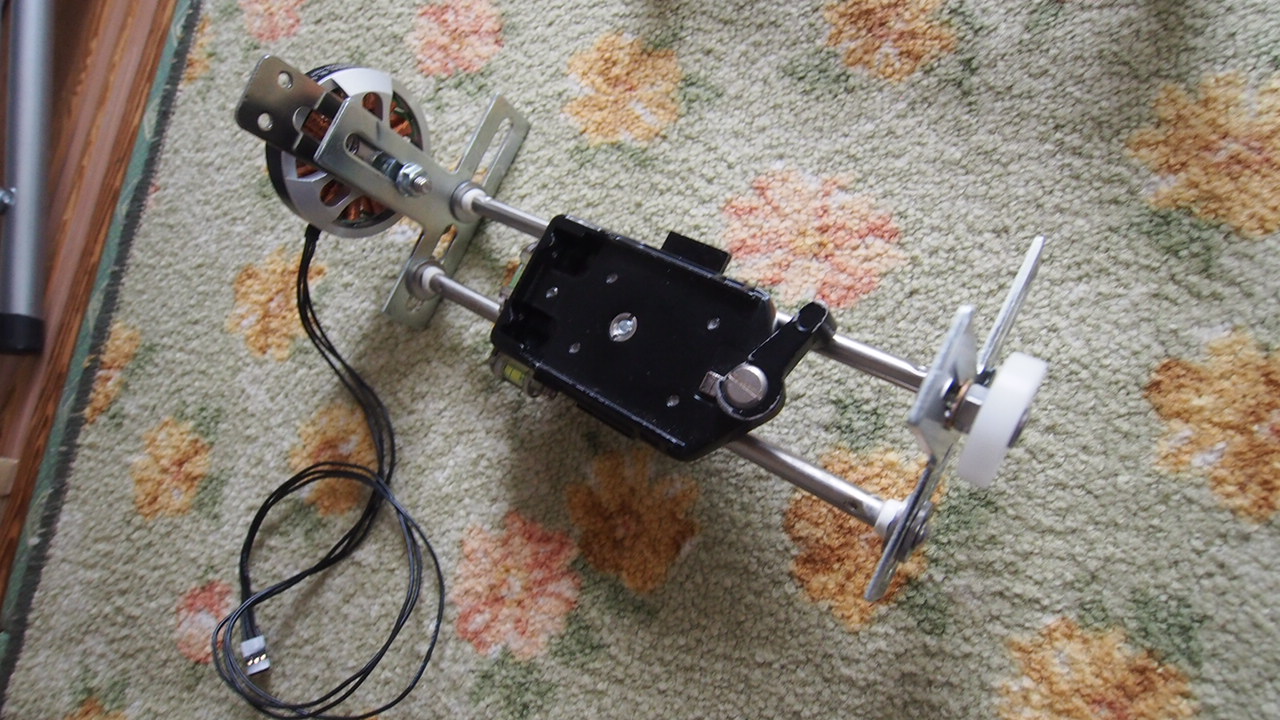

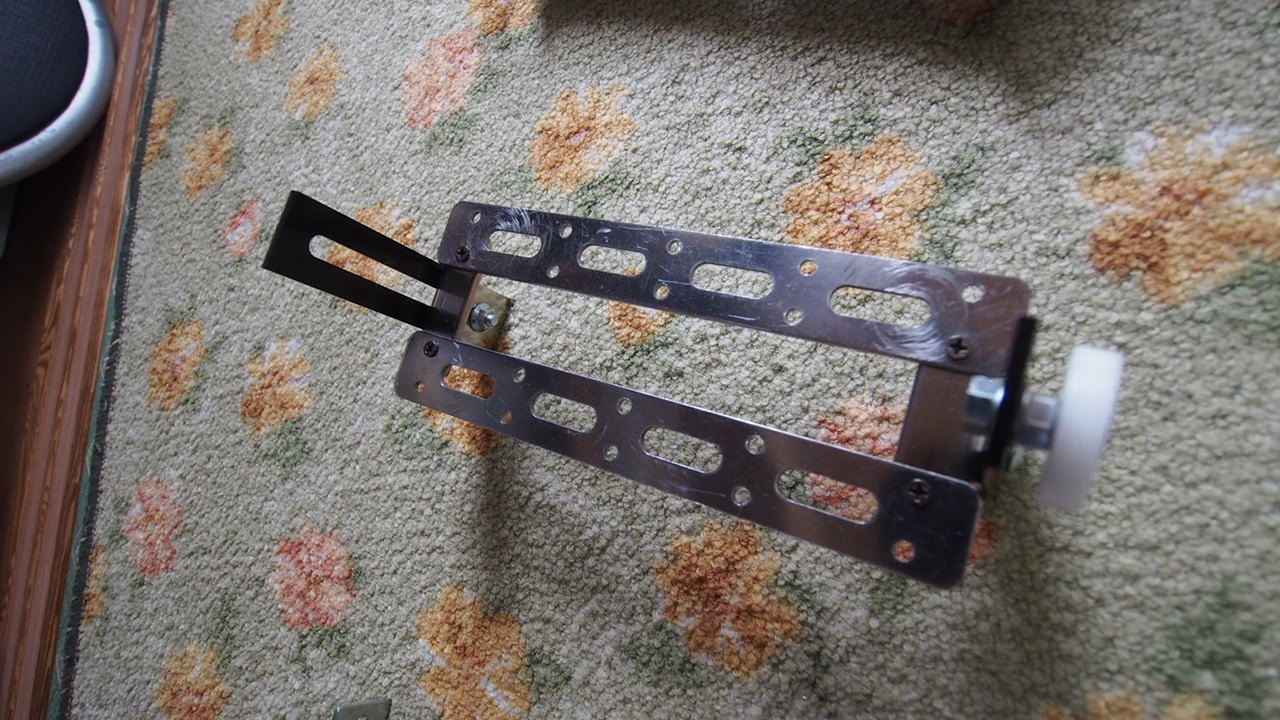

左がお昼に作ったもの
　宝箱に転がっていた2本の棒でつなげただけ
　剛性が？ですがとりあえずこれで進めます。
　ちなみにこれについているモーターがタモリさんモデルより一回り大きいもの
　iPower GBM5208-150T　極数14と前と同じですが、シャフトが5ｍｍと太いめのもの
　値段は1個5000円くらいでした
　

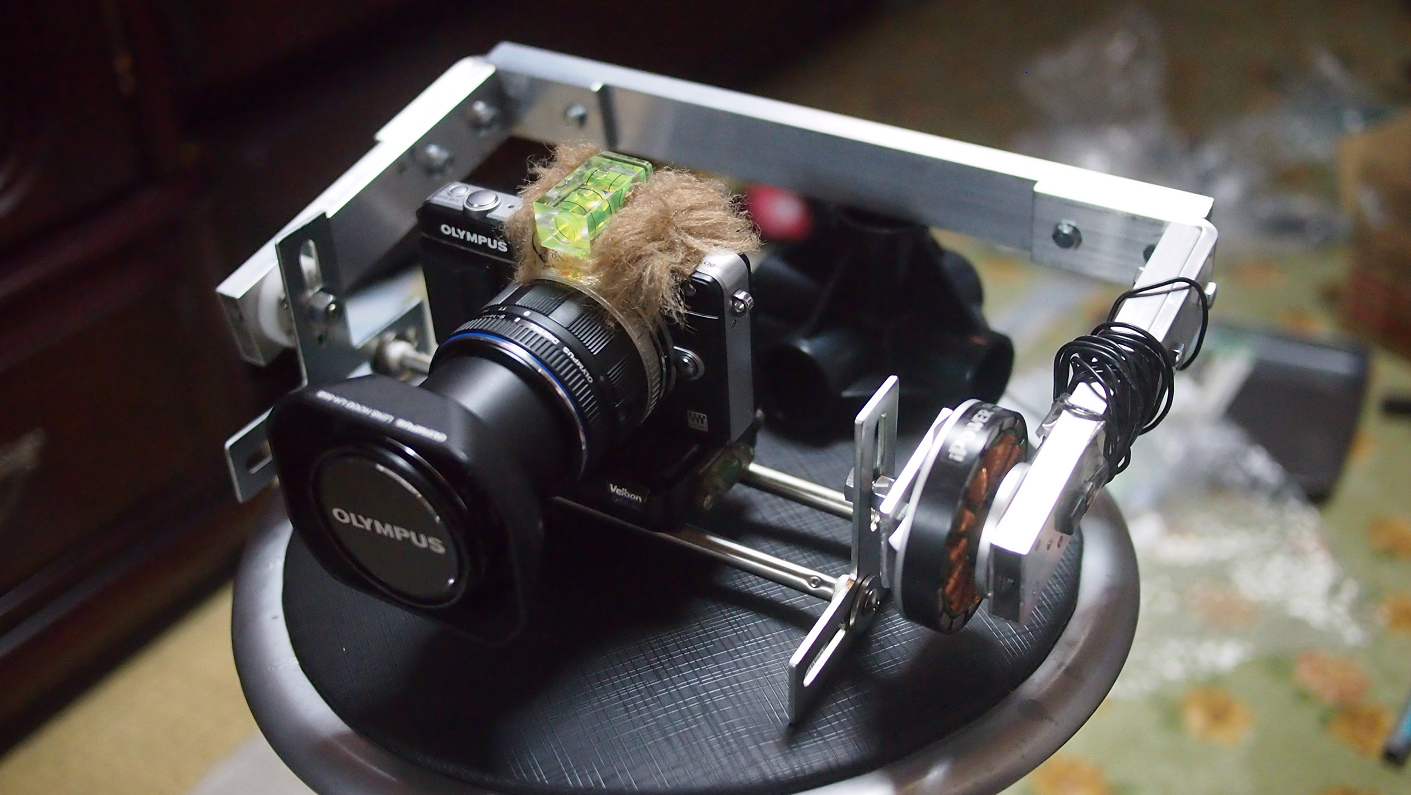

この段階でカメラを取り付けバランス調整できる範囲内か確認しました。
タモリさんモデルの時はこんなことさえしていませんでした(-_-;)




*****  追加　*****
アルミ角パイプをドリルで切断しては削り、何とか形になってきましたよ！
今日はここまで(^^)v

ステディカムを自作 BG初心者のつぶやき（2）

ステップ 5
PID設定
ロール設定している時、カメラを手で傾けると水平まであと一歩というところでロール方向に数回ピクピクして水平になりました。この時Dの数値を少し増やすとピクピク回数が減りました。
ただし、Dの数値をもっと増やしてもピクピクが無くなることがありません^_^;
ピクピクの原因と対策が知りたい（≧∇≦）
