ログハウスのセルフビルド着工はいつに??? ステディカムも作っています

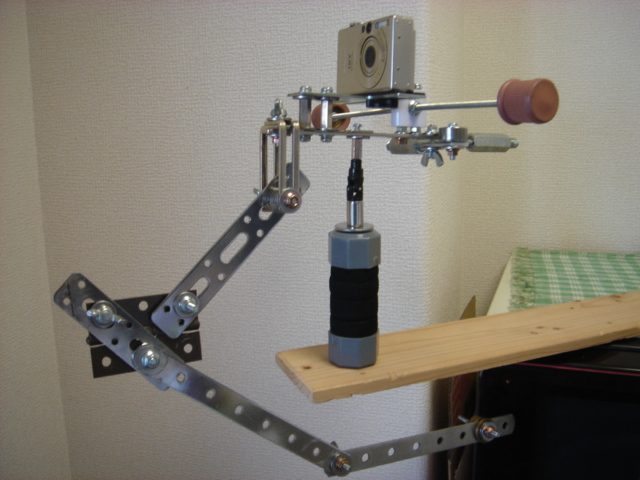

「加工不要3000円ステディカムver4.22折りたたみモデル改良版」(長い名前だなぁ~)でバランス調整が上手く行きません。
改良版?
そうです懲りずにまだまだ改良しているのです。
改良点は2点です。

1点目は左右のバランス(改良済)

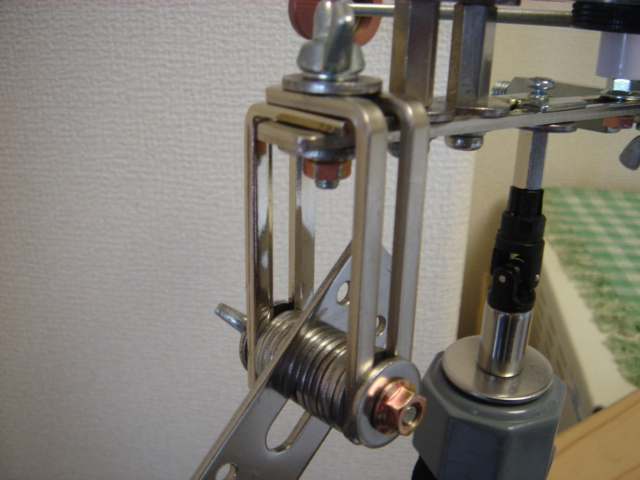

アーム部の根元でL字の金具を使用していますが、この金具を使うと左右対称ではなくなります。
できるだけ左右対称の方がバランスは取りやすいです。
そこでこのL字金具を2個使ってコの字型のパーツを作り、このパーツの真ん中にアームを取り付けることにしました。
見た目もバランスもなかなかです。








2点目はジンバル(改良中)
ジンバルのユニバーサルジョイントと本体の接続にはホームセンターでは入手できない「四角ナット」を使っています。
このすぐ下の部分でボールジョイントまでの間は固定の長さです。
これを可変型にすればドロップタイムを簡単に変更できそうです。
とりあえず長ナットで長さ調整していますが、ネジがガタガタなので使い物になりません。
具合のよい部品をホームセンターで探している最中です。

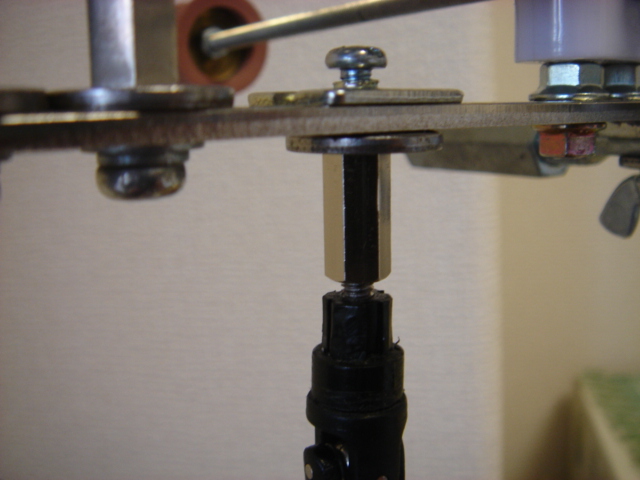

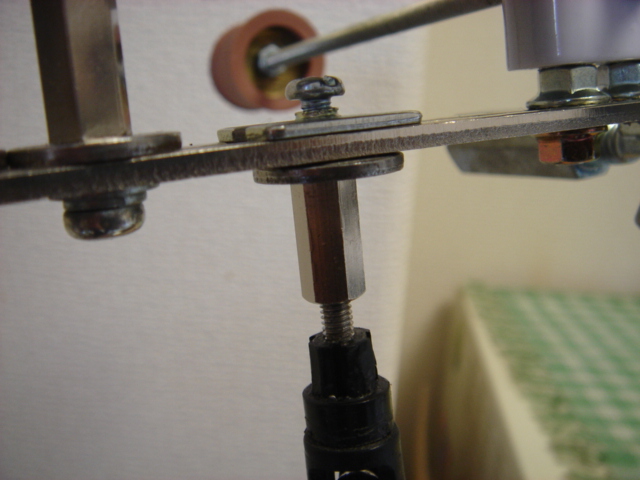

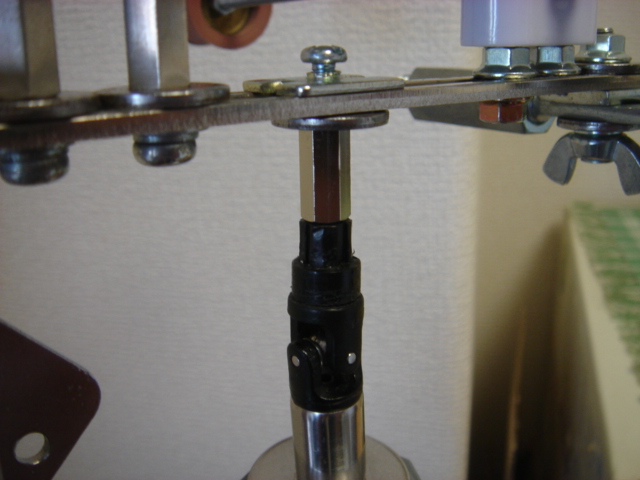

追記 (写真左から右へ)ユニバーサルジョイントを持ってねじると、高ナットとユニバーサルジョイント間のネジが徐々に見えてきます。(これでドロップタイムがかわるはず?)
ただし、このM4長ナットだと手で回すのが少しつらいです。
また、がたつきがあるので、最適部品が見つかるまでとりあえず白い防水テープでネジを固めにでもしてがたつきを抑えたいと思います。
