ステディカムを自作 DIY Steadicam 近所でトレーニング

旧水戸街道を歩くつもりがトレーニングに変更。
ラフな歩き方をするとやっぱり上下動がでます。

正面撮影はもとより、後ずさり撮影、斜め前、斜め後ろ、真横、下方、上方、すり抜け、斜め右上などなどステディカムをあちこちの方向に向けてトレーニング。

最後の方の神社正面のように水平がちきんととれていると気持ちいい～
左右にフラフラすると広いところ（砂浜のような）では目もあてられない映像しか撮れないので、野原練習もしないとね

森高千里さん 渡良瀬橋

ステディカムを自作 お遊び

ステディカムを自作 ギンバルTypeD改良中（２）

ギンバルグリップの内部を改良したついでに全体も一緒に改良しちゃいました。

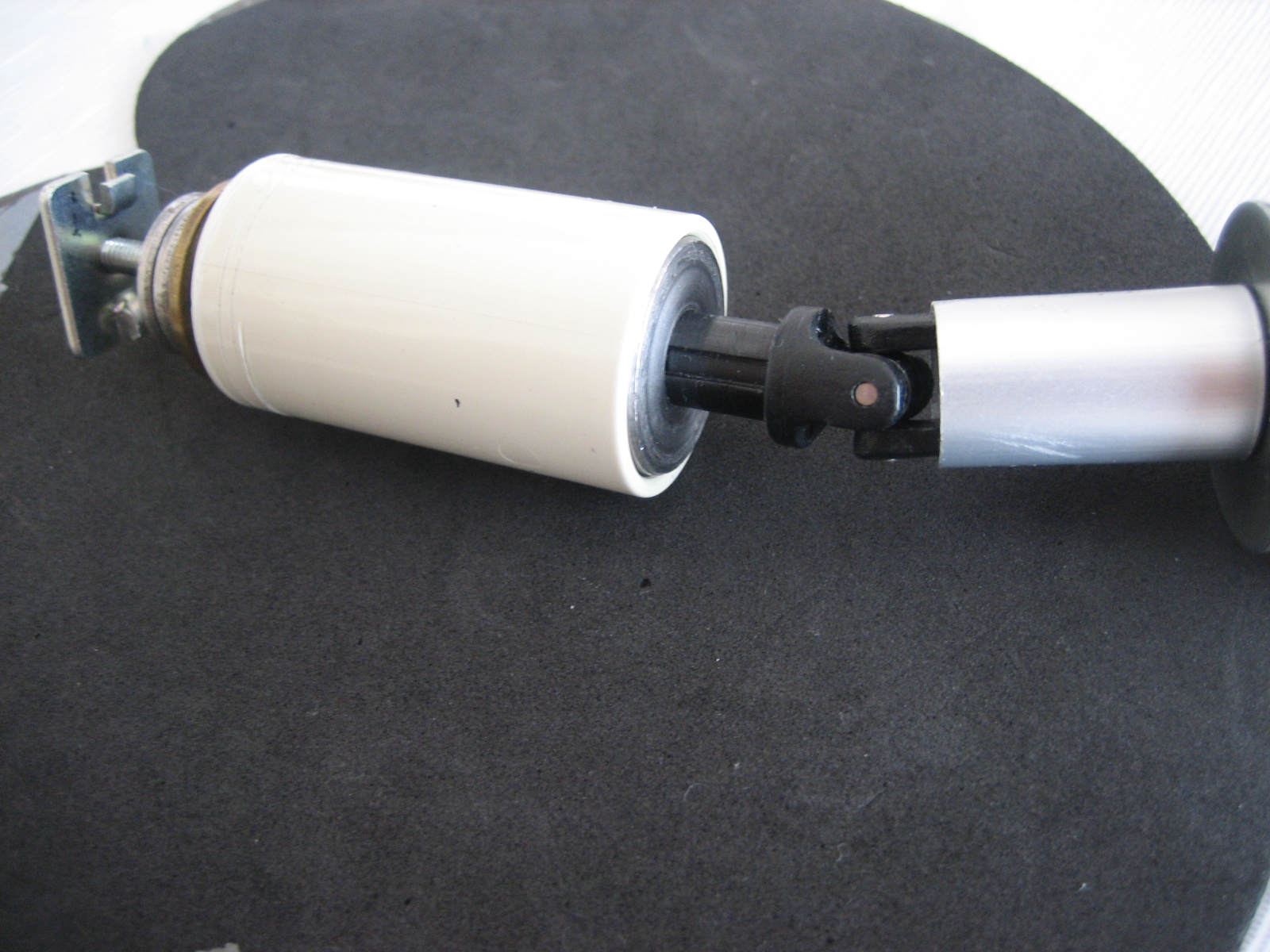

でき上がりはこんな感じ。
１）トラクサス1951のジョイント部分広がりをアルミパイプで防止
２）ドロップタイムは5円玉や厚ワッシャの枚数で調整（ドロップタイム調整ではいちいちギンバルを外す必要があるけど、これだとしっかり固定できます。）

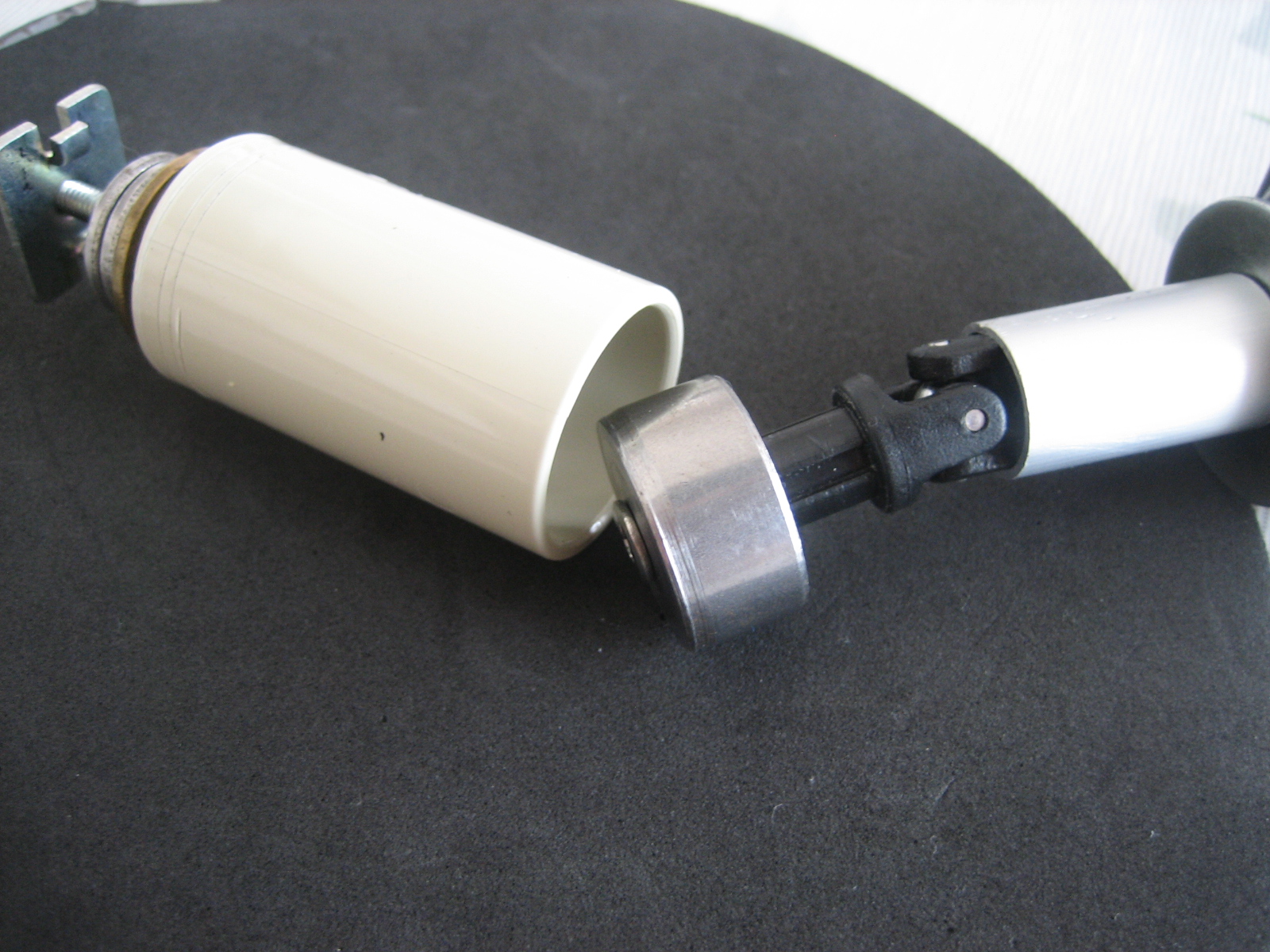

まずはジョイントの上半分

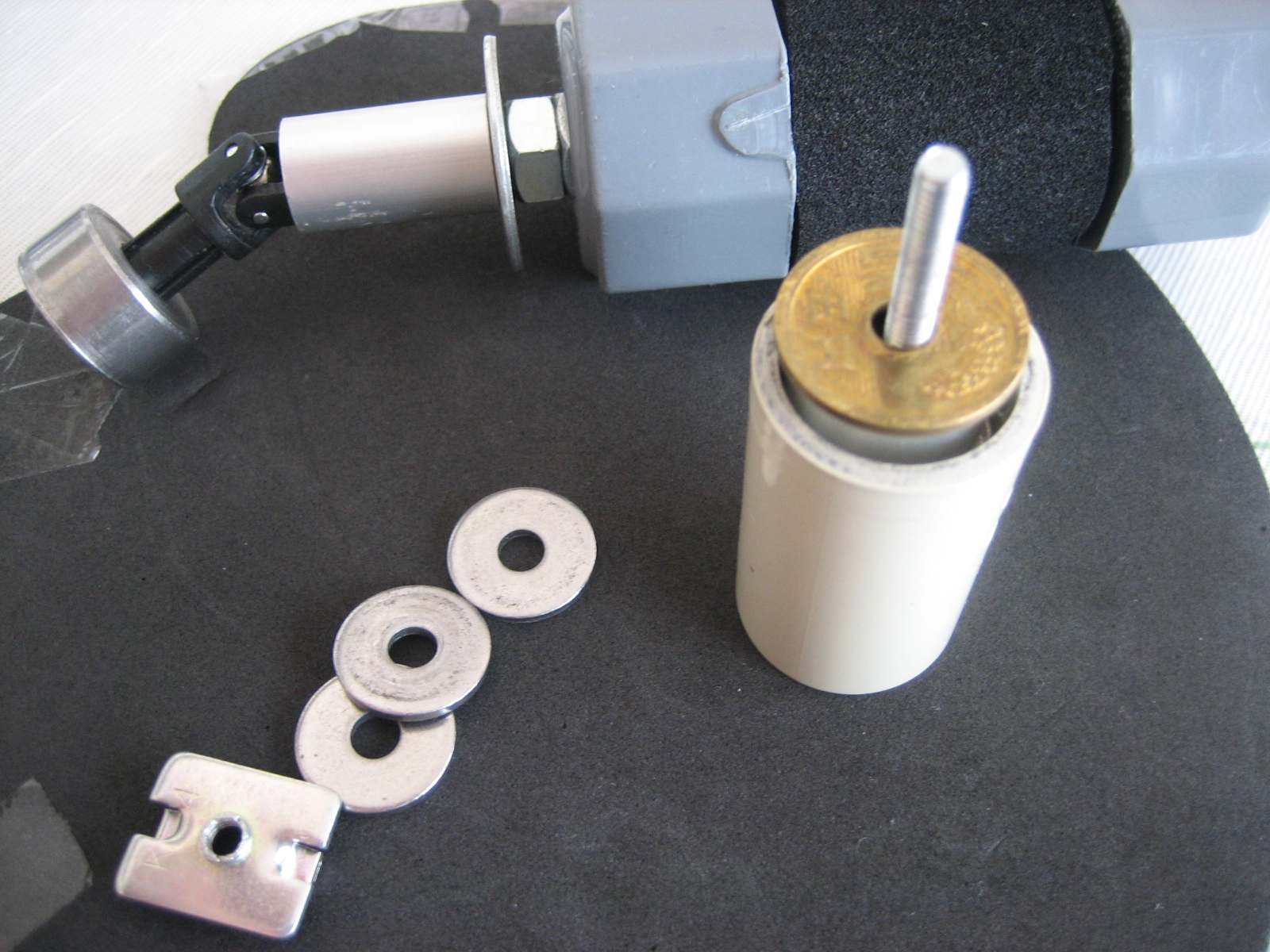

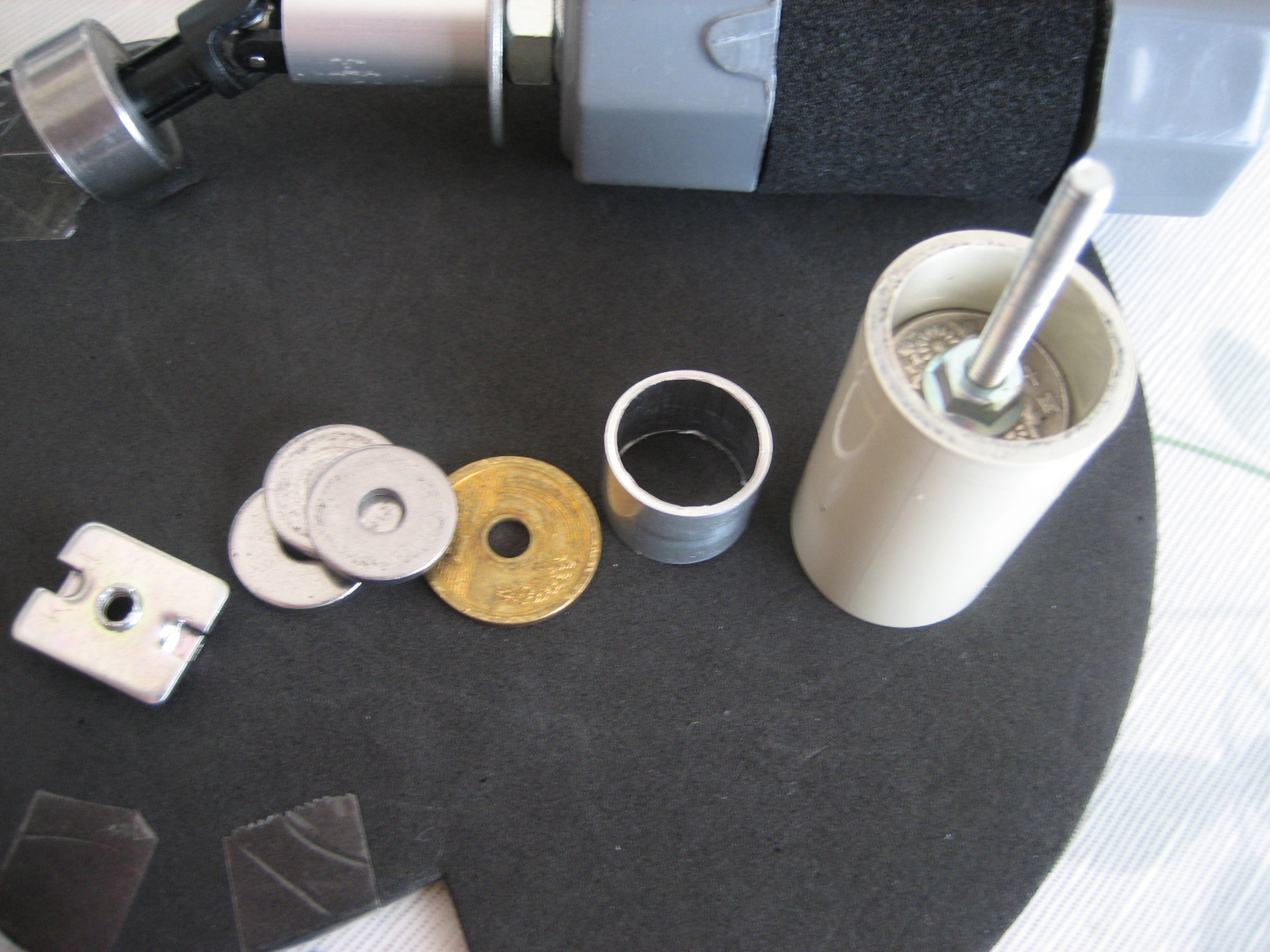

左から、四角ナット（M4)、厚ワッシャ（M5）、5円玉、アルミパイプ、ベージュ色プラ製パイプ（ガス用16プラパイプ、M4ネジ40mm、50円玉（2個）、M4ナット）

ベージュ色プラ製パイプはガス用品売り場で売ってました。いつも使っているボールベアリングがピッタリ入るサイズです。
写真で上になっている片側だけ20mmほどパイプカッターでカットしてます。
プラ製パイプ内部に少し出っ張ったところがあるので、両方から50円玉を入れて出っ張りで挟んでM4ネジ40mmとナットで固定しています。

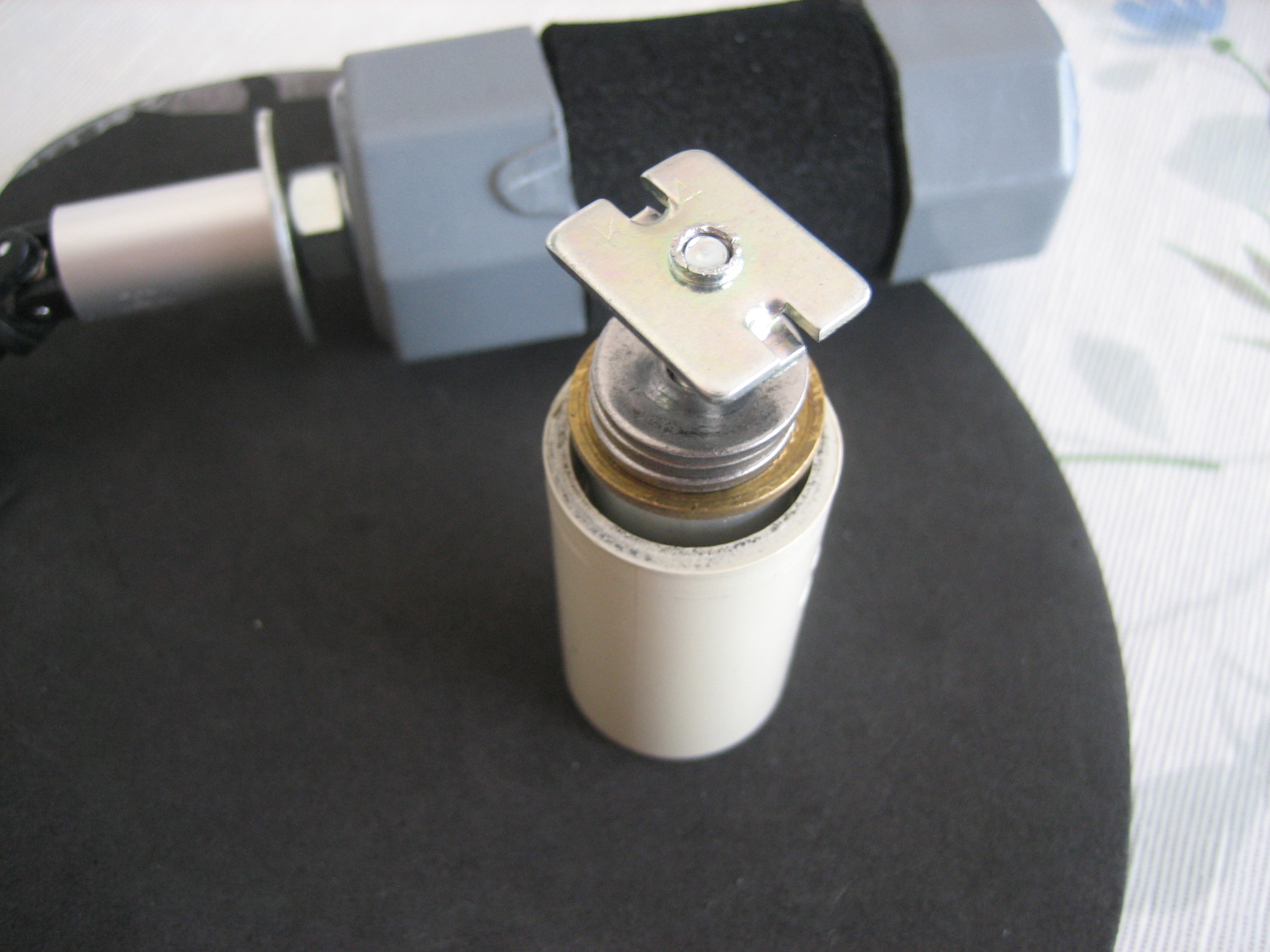

パイプの反対側はこんな感じ。

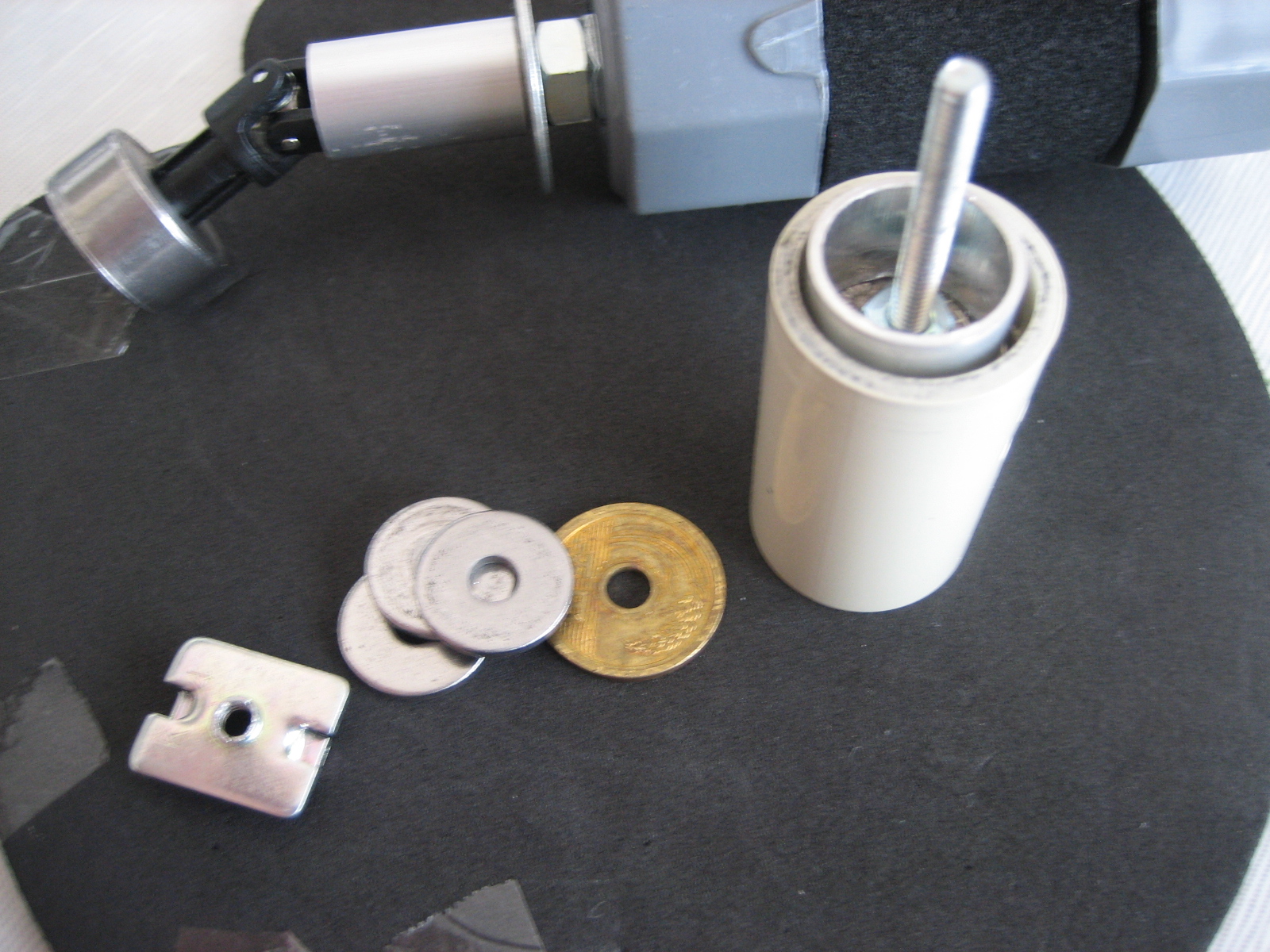

短く切ったアルミパイプ(直径20mm）載せ、







5円玉

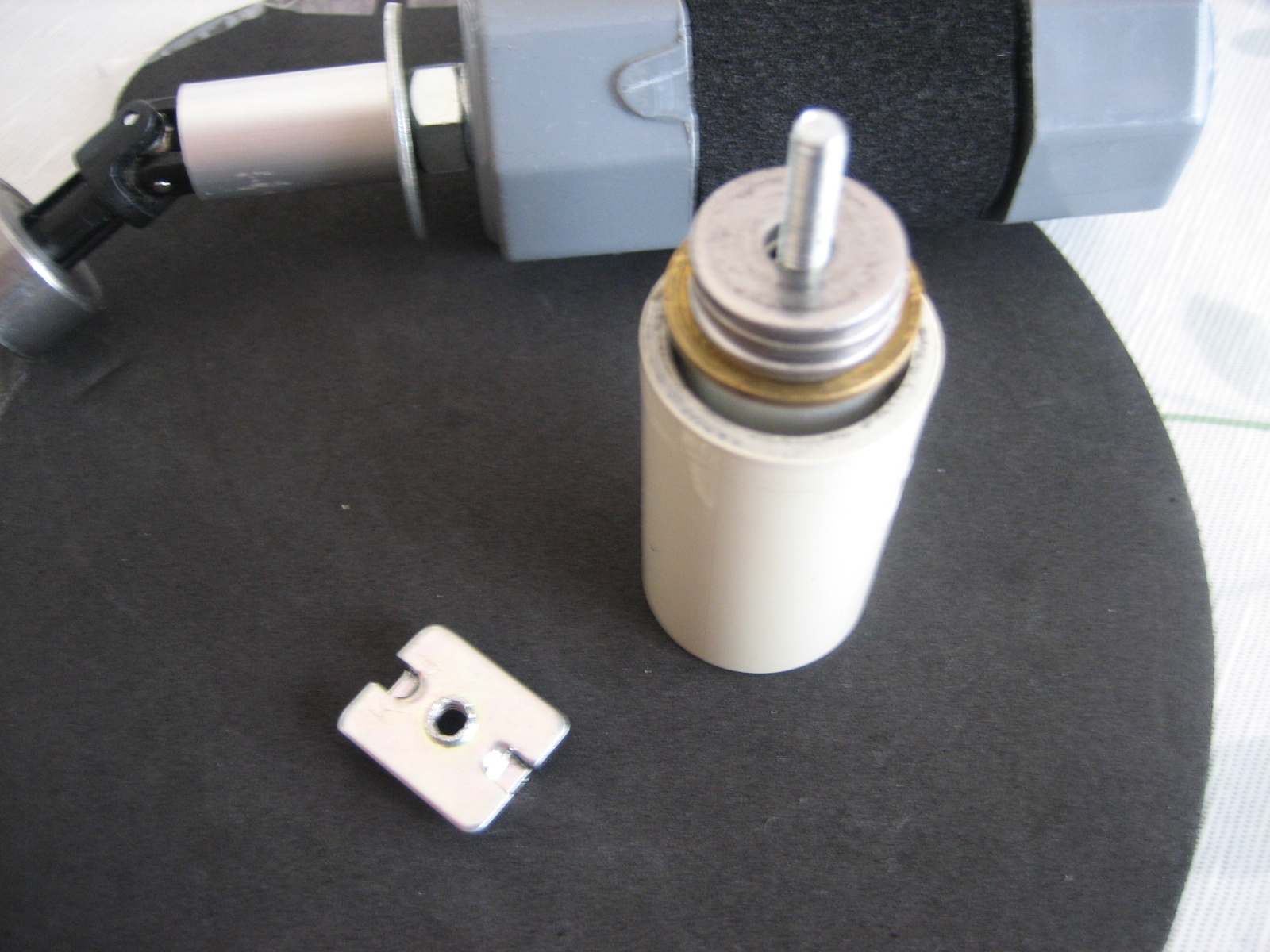

M5厚ワッシャを何枚か入れ、







レールにネジを入れてから、四角ナットで固定します。

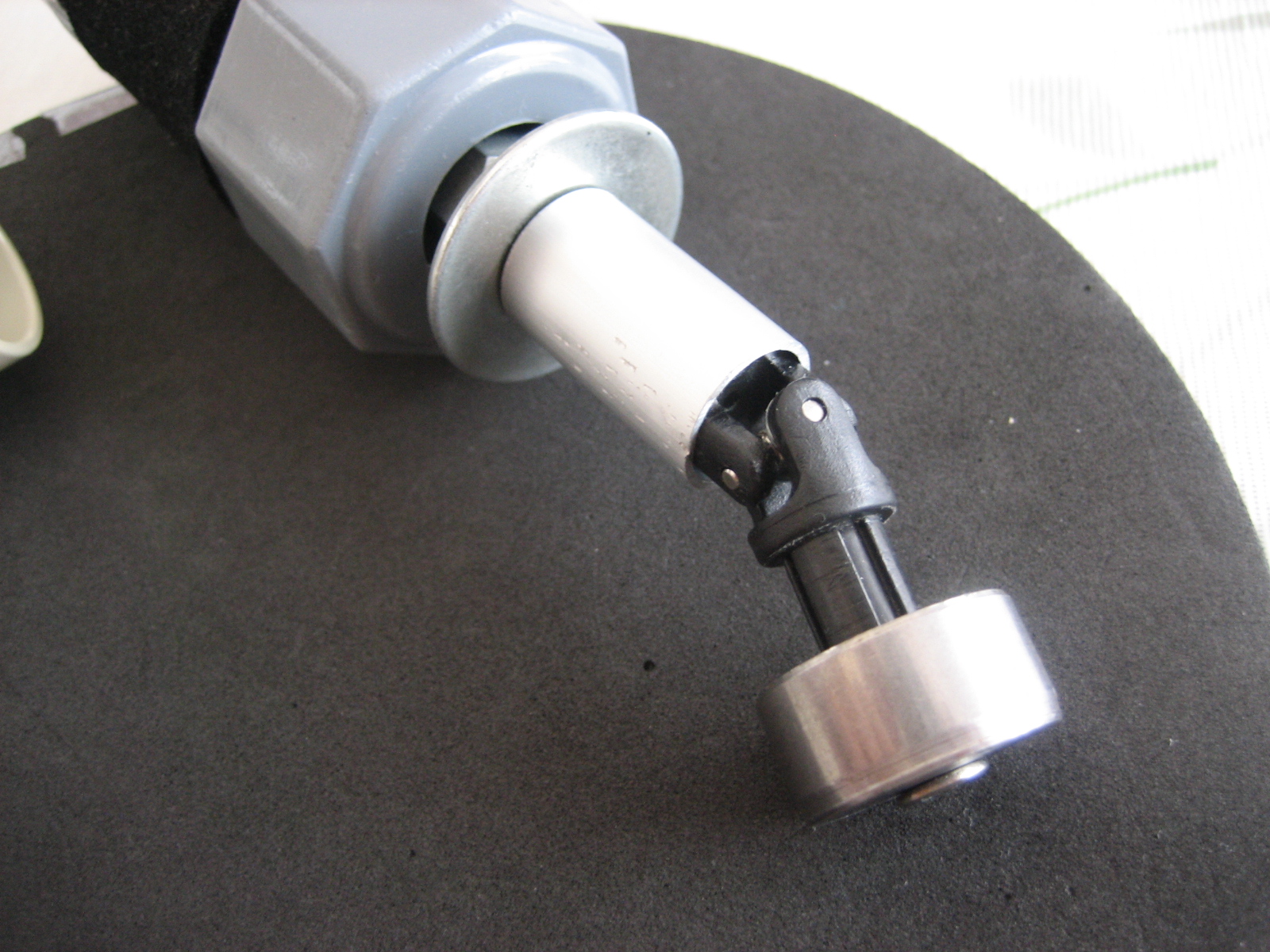

次にジョイントの下半分

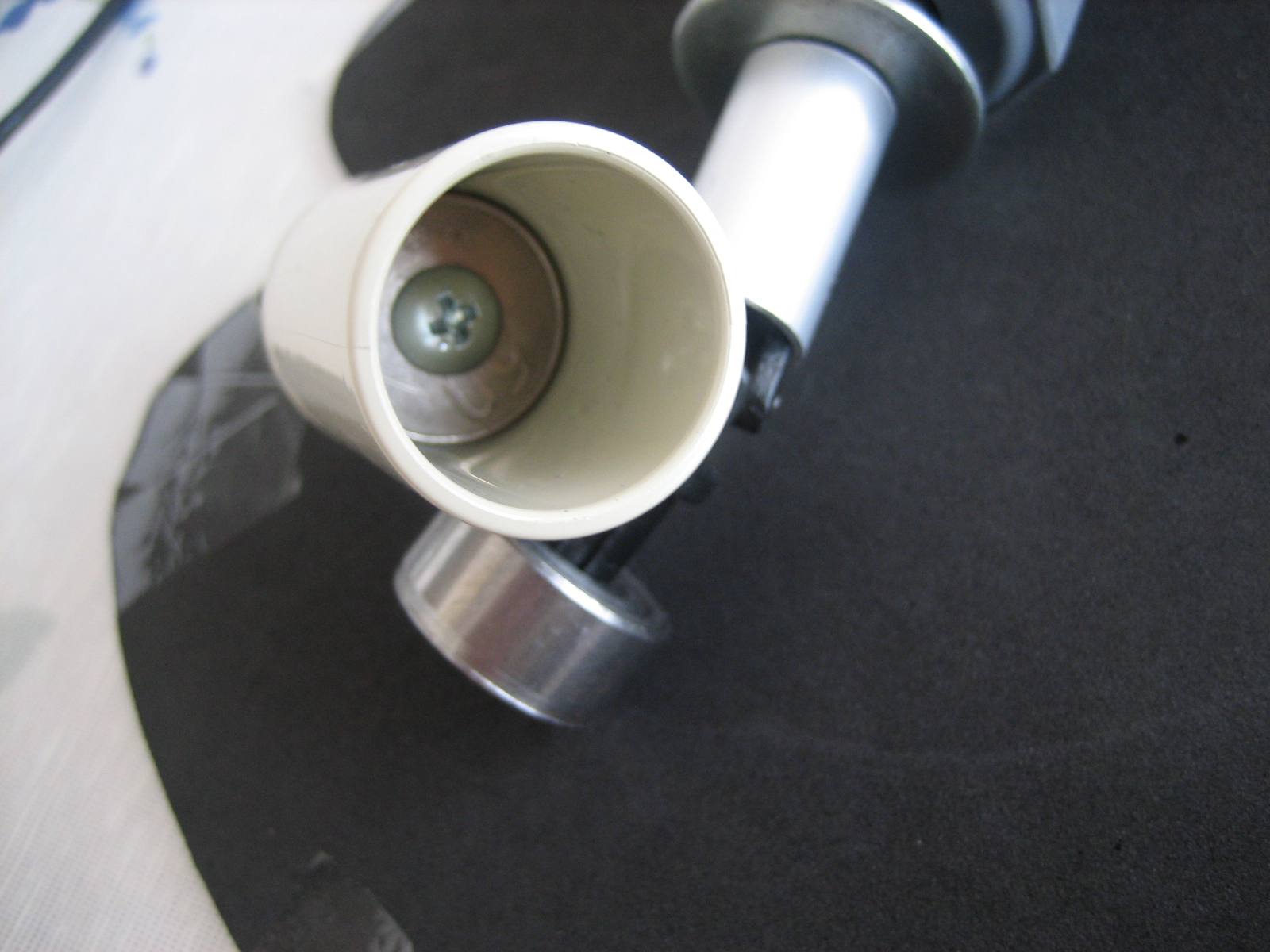

ベージュ色プラパイプに入れる部品はボールベアリングサイズくらいの丸ナット（実川製作所）をM4ネジで固定

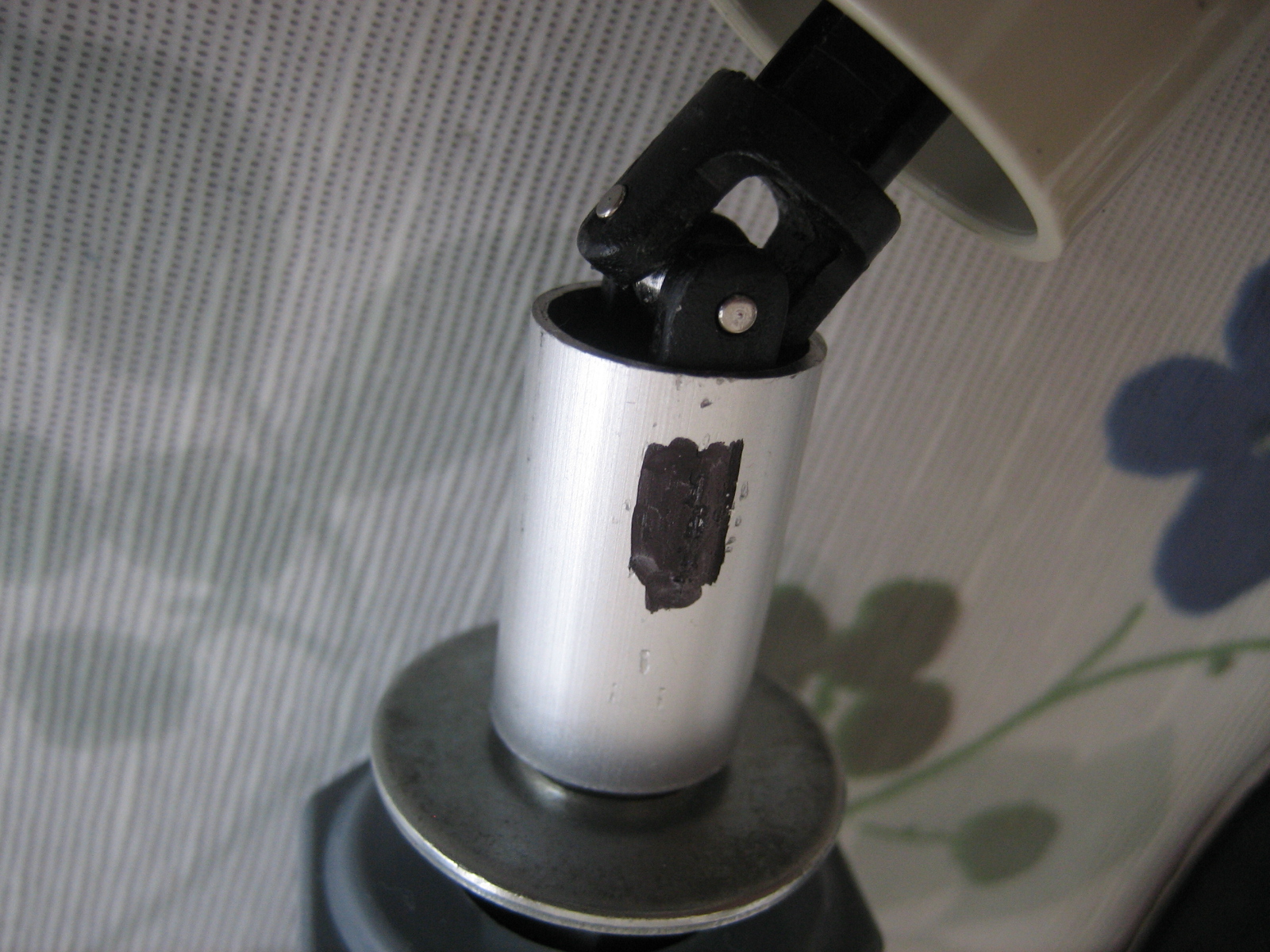

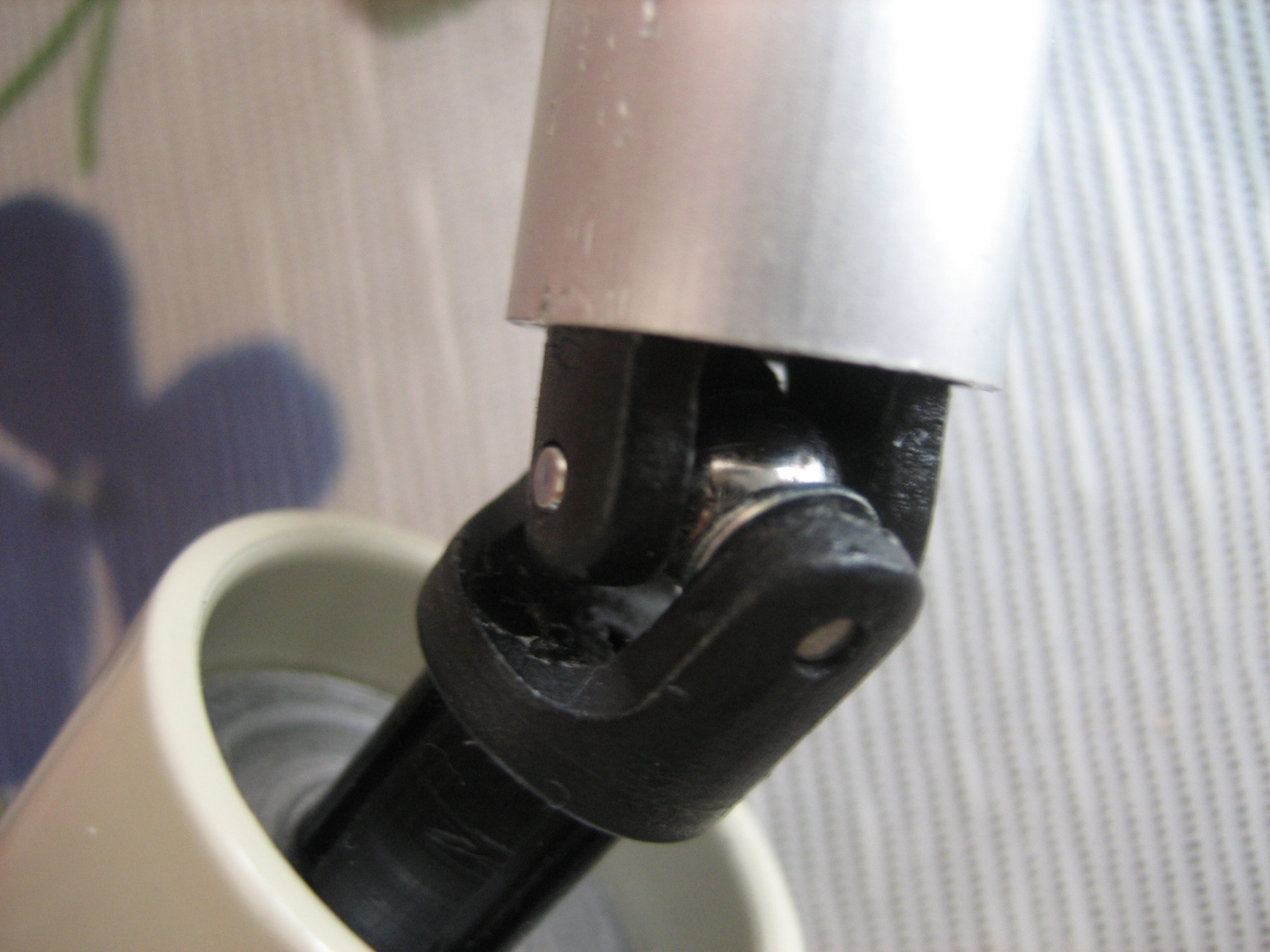

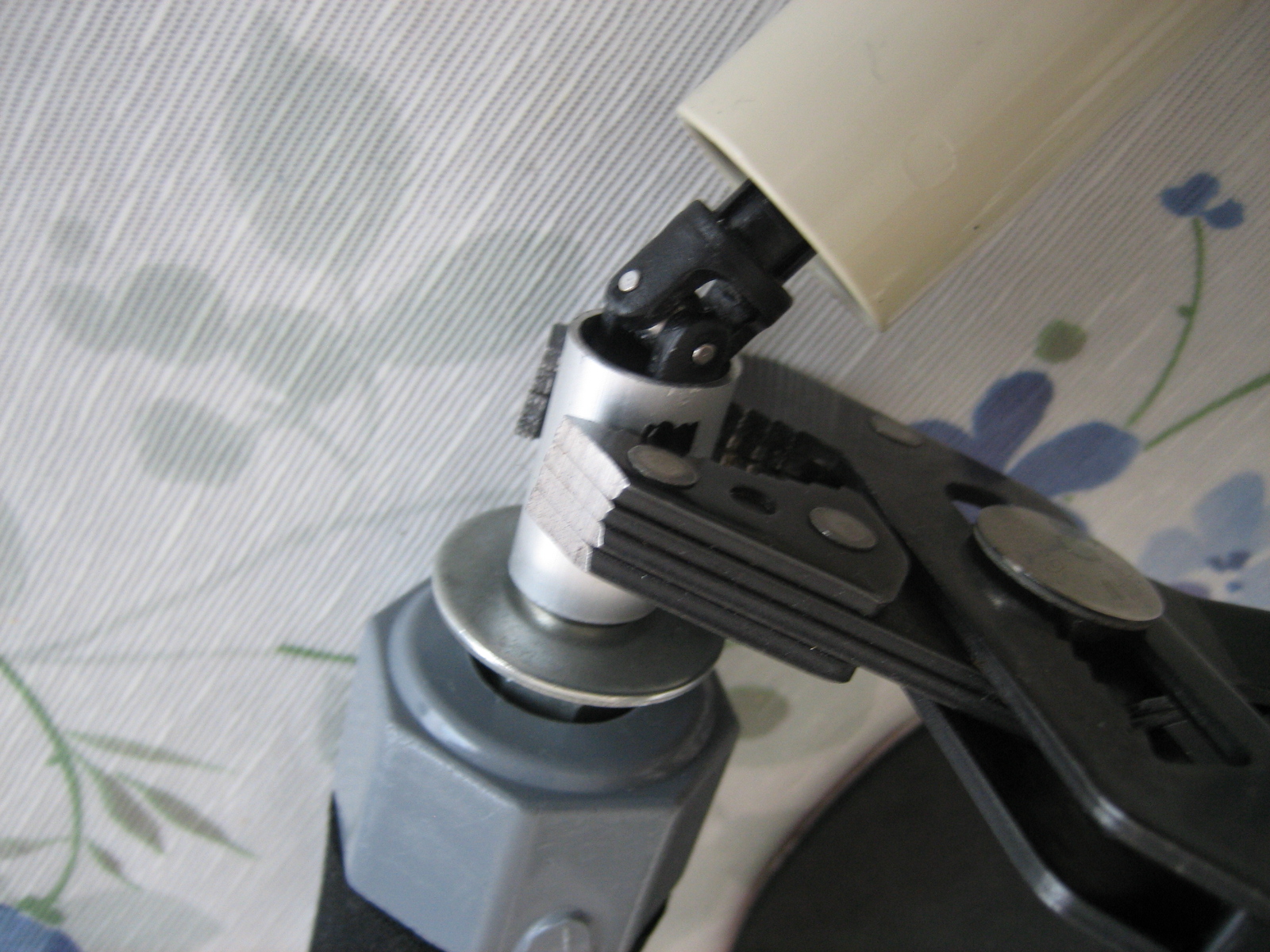

このユニバーサルジョイントはボールジョイント部が広がってガタツイているので、直径15mmアルミパイプをかぶせ、黒く塗った部分をペンチで押しつぶしてジョイント部のガタを解消

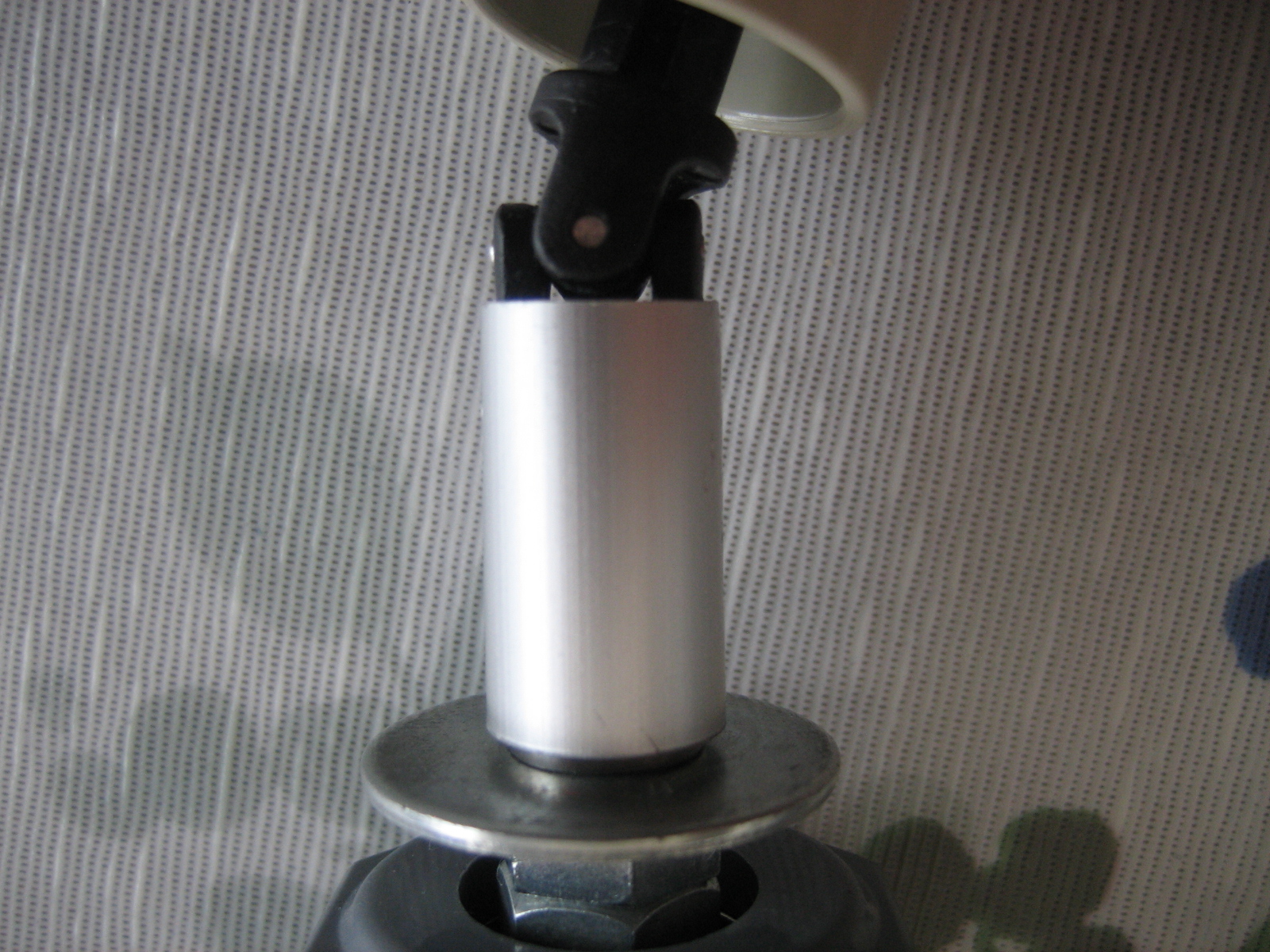

こんな感じ

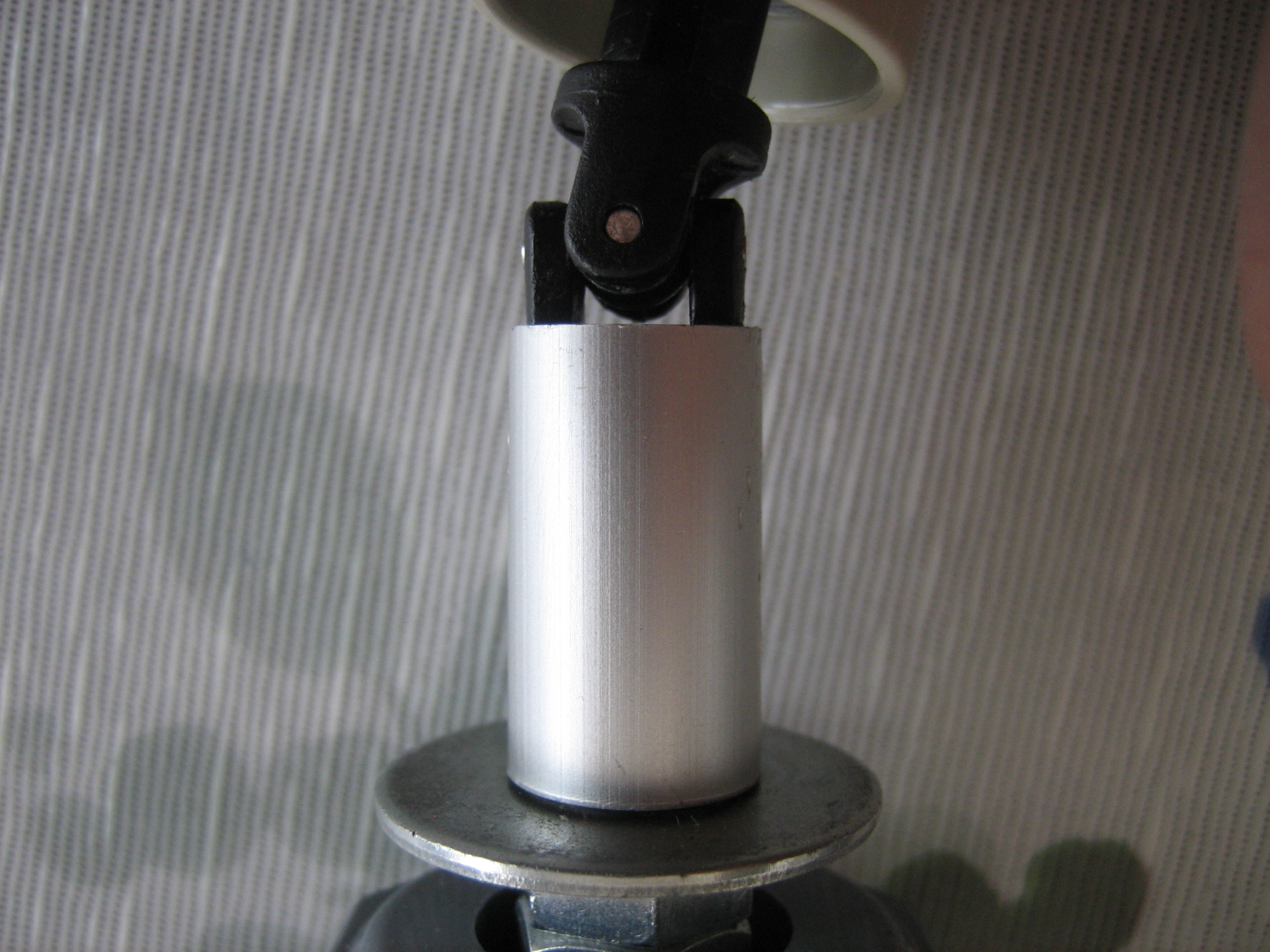

アルミパイプが少し短かった（写真左）ので、ジョイント側に少しスライド(写真右）

隙間には何か挟むことにします(汗）




これで金属ジョイントボールを挟む黒色プラ製ユビ（人差し指と親指で挟んでいるような部分）を外側からおさえてガタツキ解消！

もう一方も隙間がありM2ワッシャ2枚がすでに入っています。
（そろそろ新品に取り替える時期ですが、貧乏性なので^_^;

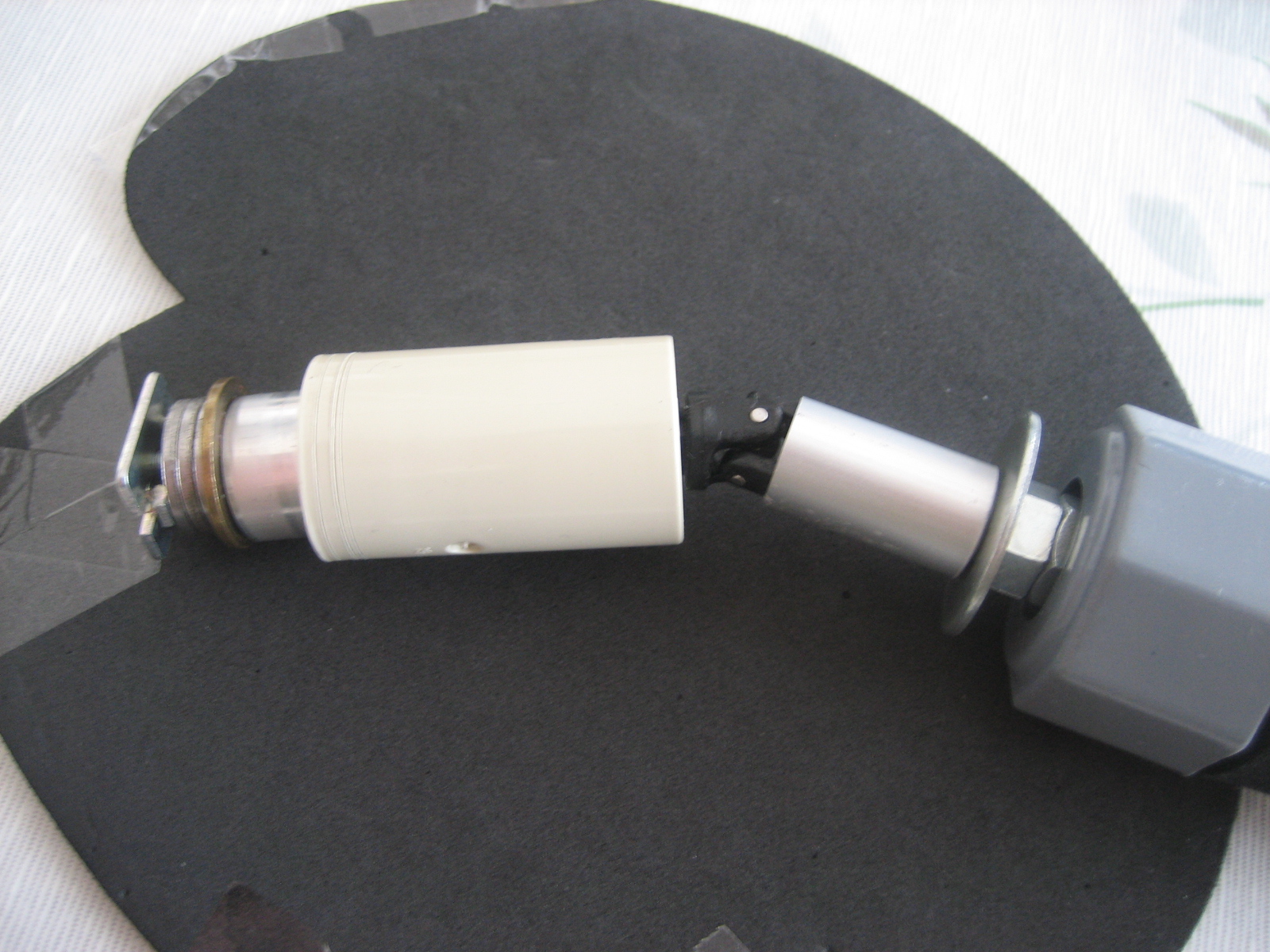

最後にしっかりとはめ込んで完成！

これでテストして動画をアップします。



ステディカムを自作 ギンバルTypeD改良中

ギンバルTypeDに少し手を加えてみました。

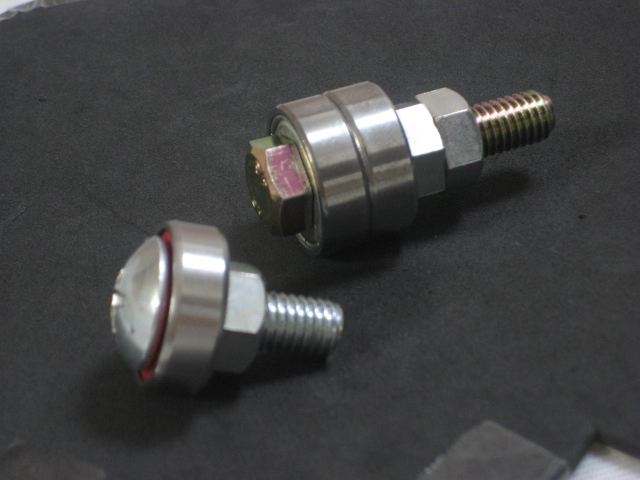

写真はギンバルグリップ内部にあるボールベアリングです。
左下が従来タイプ、右上が改良中のもの

改良ポイントはベアリング2個重ね
従来のベアリング1個だと取り付けた時に少々カタカタします。
でも、今まであにまるっの撮影したすべての動画はこのベアリング1個でしたので1個で普通に撮影できます。
先日、YoutubeでWベアリングがベターという話が出てきたこともあり、改良することにしました。

M8ねじの長いのが手元にないのでボルトに変更、Wボールベアリングにして、M8ナット2個で固定します。
M8ナット1個でベアリングを挟むとベアリングの動きが止まってしまいますので、ベアリングがスムースに動く位置でナットを固定します。

取り付けた感触はけっこうよさげなので、明日テストしてみます。



ステディカムを自作 販売完了しました

皆様

日頃ラッキーブレンカムを応援していただきありがとうございます。
急なお知らせですが本日をもってラッキーブレンカム、部品の販売をすべて完了いたしました。
研究は引き続き行なっておりますので今後もHP、ブログ応援よろしくお願いいたします。

ラッキーブレンカム研究所
