ステディカムを自作する 市販品もバランス調整がポイント

素晴らしい市販機材を使っているのにバランス調整不足で残念だなぁ
操作方法（オペレーション）もステディには重要な技術ですね

あにまるっも日々研究だけでなくオペレーション訓練をすることにします

ステディカムを自作する 折りたたみアルミモデル試作品

アルミモデルを折りたたみにしました。

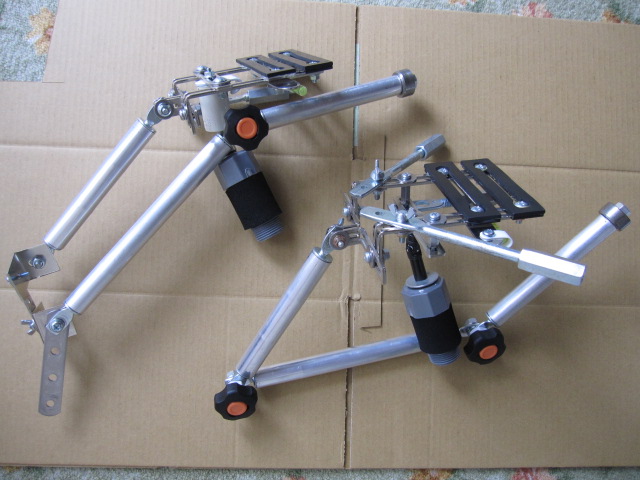

今までは写真下のように最前部の関節を折畳んだだけですが、今回は上のように折りたためるように改造です。

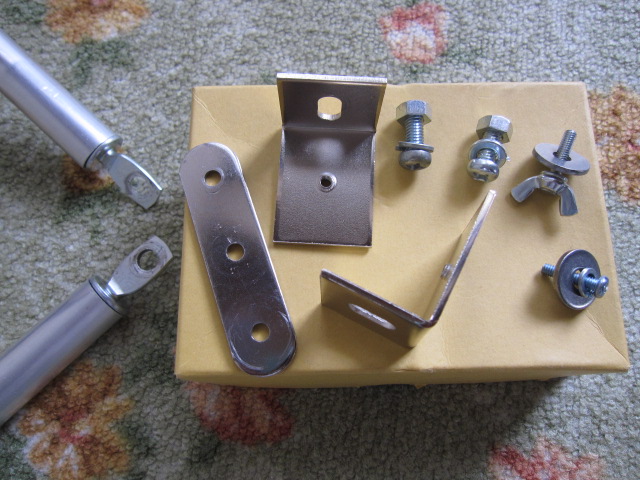

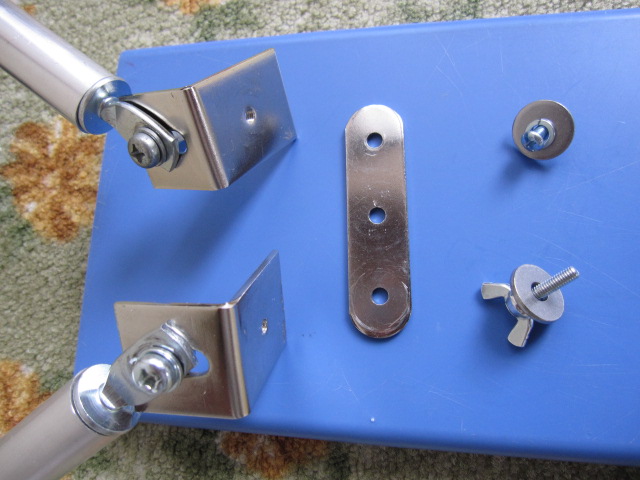

改造に使った主なパーツはL型金具2枚、ステンレスプレート１枚、ネジ、ナット







まず、L型金具をウツボにネジで取付けます。

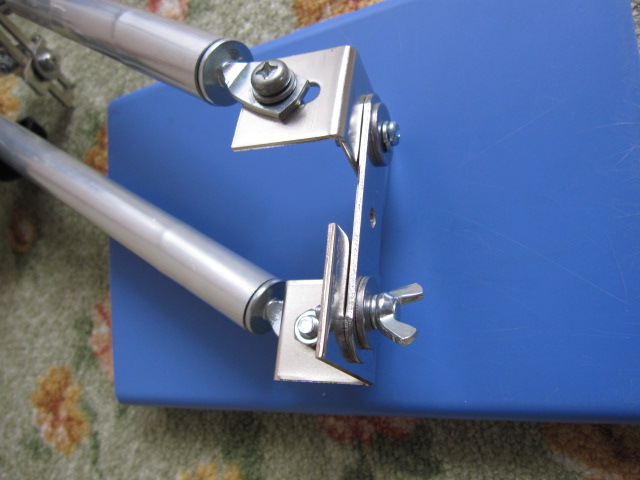

L型金具とステンレスプレートをネジでつなげます。
折り畳む時に緩めるネジは蝶ネジにしました。

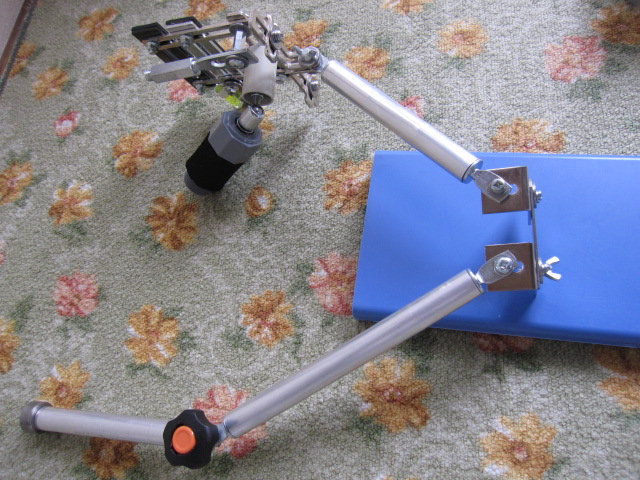

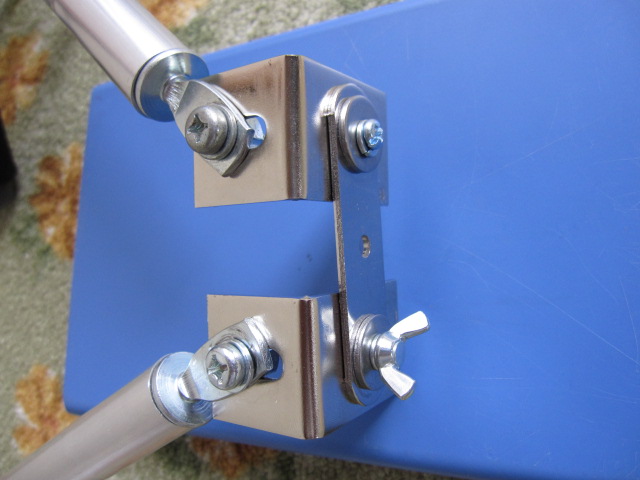

全体の感じはこんなです。

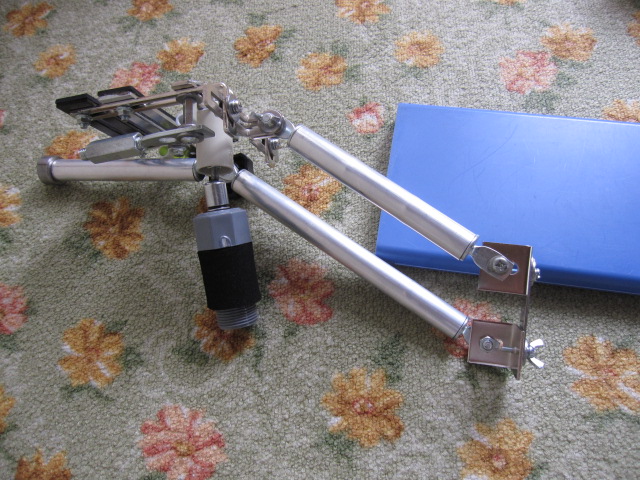

折りたたむ時は、蝶ネジを緩め下のバランス部（アーム）をクルッと回転させます。





折りたたみは成功です。
強度が十分かどうかは撮影テストをしてみないとわかりません。
L型金具はかなり丈夫ですが、ステンレスプレートはもっと丈夫な物にする必要があると思います。



これでまた、デザインと強度を兼ね備えた部品を探す苦しみ（楽しみ？）が増えました。

（いつまでたっても完成しないなぁ～）

（追加）
ステンレスプレートはやはり強度不足でした。
そこで、ステンレスプレート２枚重ねで組立ていた時にこのミニ金具に気がつきました。
これを2枚使用してL型金具をサンドイッチしてみたところ結構具合良く折りたたみできるようになりました。
完成に一歩近づきました。

ステディカムを自作する HP、ブログでのキット販売一時停止

カメラスタビライザー研究所

HPでご要望の多かったアルミモデル、加工不要3000円ステディカムの販売を再開したところですが、個人的な事情のため再度発売中止させていただきます。
中止理由は、メールができなくなるためで、遅くとも今年８月までには再開する予定です。
再開したらブログ、メール、facebookでお知らせいたします。

なお、5月末までメールが使えますので連絡頂ければ販売をさせていただきます。
ただし、販売台数は５月末までで下記の通りとなります。
　１）　研究キット　アルミモデル（組立品）　...... 　販売価格6000円（税込、送料別）　3台
　２）　研究キット　加工不要3000円ステディカム　...... 　販売価格4000円（こちらは税送料込み）　2台
　
　なお、部品類（ウツボ、廻りどめナット、Dタイプジンバルなど）をご希望の方は個別に下記までお問い合わせ下さい。

　メールアドレス　[e-mail] 　あにまるっ宛　

追加
5月21日をもってキット発売は一時中止とさせていただきます。
発売中止中でもあにまるっはラッキーブレンカムをさらに進化させ、バージョンアップするつもりです。
こう御期待！

ステディカムを自作する アルミモデルにやじろべい

自作ステディカムによくある水平バランサーのやじろべい、あにまるっの加工不要3000円ステディカムver4.22では採用していますが、アルミモデルでは採用していません。

理由は簡単、マーリンにはやじろべいはついてないからです。
デザイン的にもやじろべいが無い方が良いと思いますので取り付けていませんでした。

過去形の表現ということは....

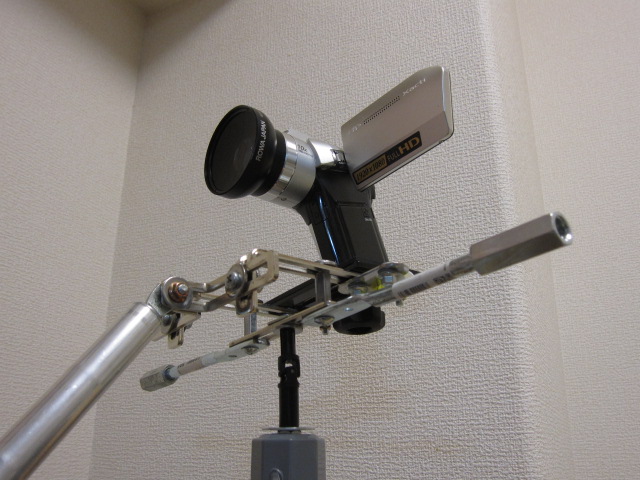

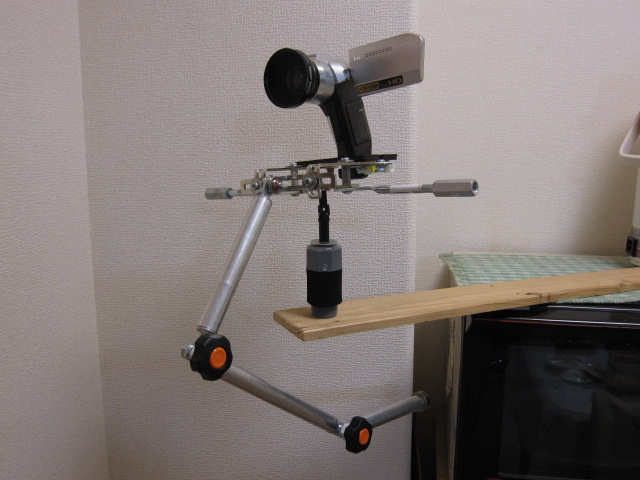

そうです、やじろべいをアルミモデルに取り付けてしまいました。

取り付けた理由としては、
先日、PHOTOLION2さんとお会いして「やじろべいは効果がある」とのお話を聞きました。
また、mira8599さんのやじろべいをつけた動画で、やはり「やじろべい」は効果ありと考えました。

テスト撮影したところ具合良さそうです。

明朝、いつもの公園を撮影してテスト動画をアップします。

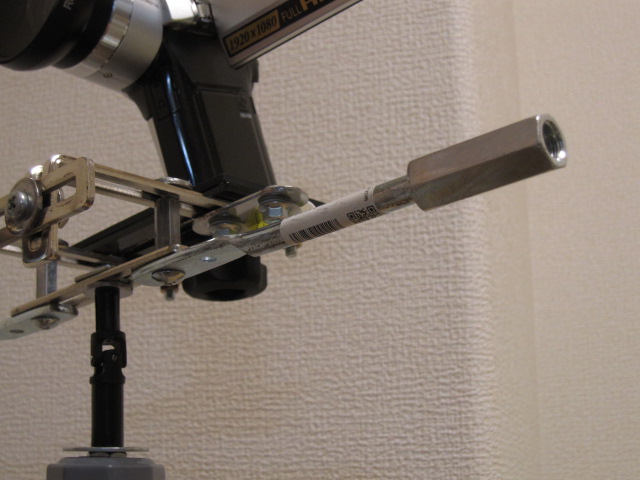

追加した部品は「羽子板ボルト150mm」です。200mmは長過ぎるような感じです。
欠点はこのやじろべい、折りたたみの邪魔です

ステディカムを自作する フリーベアジンバルプロト考

フリーベアジンバルをアルミモデルに取り付け、バランスを調整していますが上手くいきません。
ニュートラルポジションにはなるのですがカメラが不安定でグリップを台の上に置いてもステディがあっちへフーラフラ、こっちへフーラフラ、そのうち勝手に半回転し始める始末です。

時折、小さなカクッってな動きをステディがします。
何度かハメ直しているので、ネジ穴付きステンレスボールの底に3.5mmのスチールベアリングボールの跡が月のクレーターのようになっているのかなと考えましたが、クレーターにはなっていません。

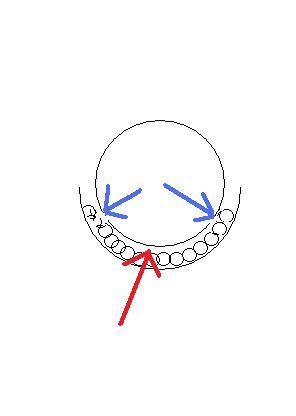

底（赤い矢印）は全くクレーターになっていませんが、よく見るとネジ穴付きステンレスボールのサイド（青い矢印）がクレーターになってなっています。

ということは....

フリーベアの底にはネジ穴付きステンレスボールと3.5mmスチールボールが接触しておらず、サイドで接触している状態、つまりネジ穴付きステンレスボールがフリーベアの中で宙に浮いているような状態のため不安定だと考えられます。

原因は、お椀になった部分の変形、ステンレスボールが少し楕円状、スチールボール不足などなど....

今日はもう一回ばらして組立直しです。


追加

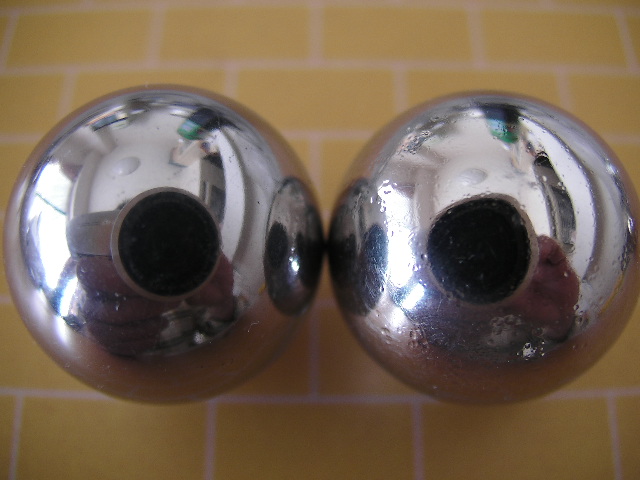

左がオリジナル、右がネジ穴付きステンレスボール
ご覧の通り右のステンレスボールにはかなりの歪があります。
何度か組み直した時にハンマーで叩いたためクレータがあります。
歪みはハンマーで叩いたのが原因かもしれません。

ちなみにmonotaroで購入した別の新品ではこれほどではないにしてもやはり歪みがありました。
別メーカーのものを探す必要があるようです。

でもベアリングボールを加減してこれでもう少し調整してみることにします。

とはいったものの、難しいなぁ～　ブツブツ

＊＊＊　再度追加　＊＊＊
今日一日あれこれいじくっていました。
このフリーベアは上向き用ですが下向きでもステディに取り付けてみました。
やはり同じで時折カクッといった感じに動きます。
不具合は、はめ込んだネジ穴付きステンレスボールの歪みと思われるので新品に交換してみます。

このネジ穴付きステンレスツマミは元来ここまでの精度を求めた製品ではないのでこの結果はしかたないと思います。
