ステディカムを自作する フリーベアだ！

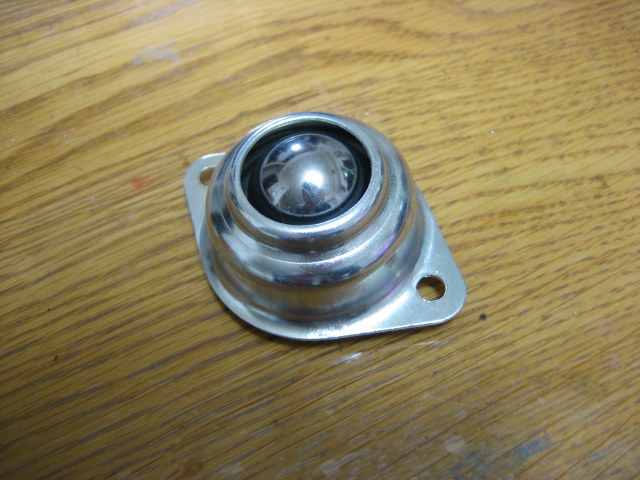

新ジンバル材料にフリーベアをモノタロウで購入しました。
1個160円（5月から188円に値上げ）
データでは許容荷重30kgとステディには十分すぎる位の強度です。

上向き用なので写真の向きで使いますが、逆さにするとボールがガタついています。
このままではガタがでそうです。


まずは分解

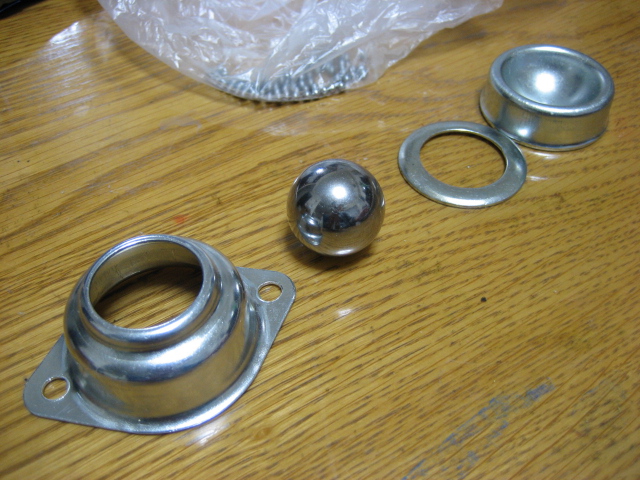

ハンマーでスチールボールを叩くとこのように分解できます。
上のビニル袋には中に入っている直径約3mmスチール(?)ボールです。





大きなスチールボールは直径25.4mm

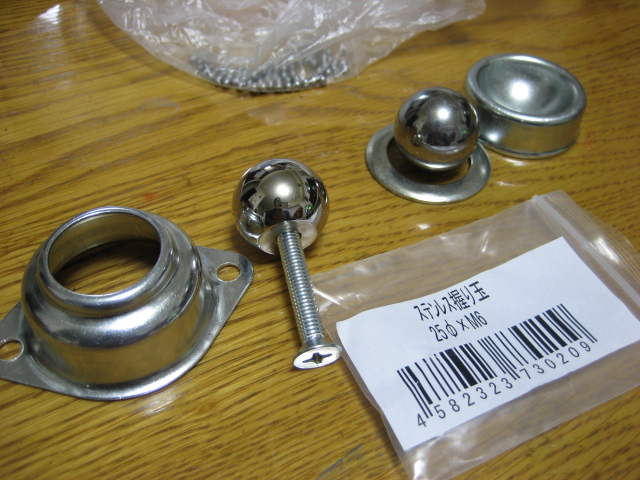

これをM6ネジ穴付きステンレス握り直径25mm（モノタロウで1個525円）に交換する予定

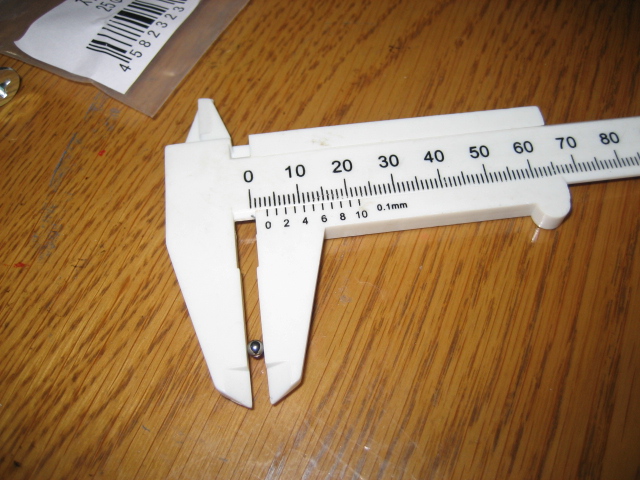

最初からガタつきに加え、さらに直径が0.4mm小さい球に交換するとかなりガタツキが出るとおもうので上の袋の直径3mm強のスチールボールを3.5mmに交換する予定です。


あとはグリップをどうするか？
モノタロウで回転グリップ（１個228円）も購入しましたが取り付けアイデアが出てきません。
ネジ締めだけではムリなので何かかませて取付ることになりそうです。

試作ができたらアップします。

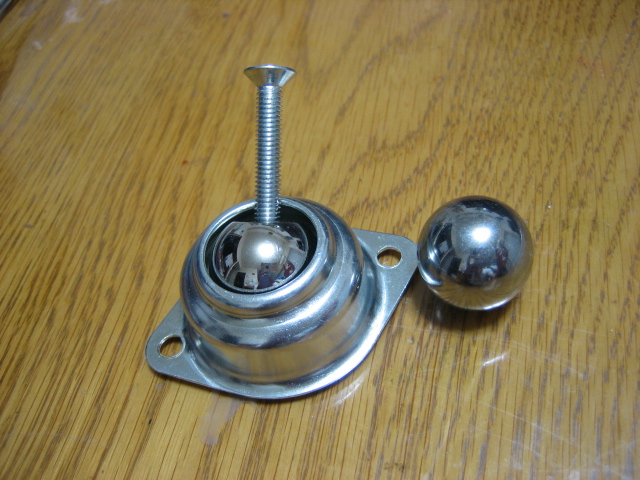

仮組込みしました。
右の鋼球は元々フリーベアに組み込んであったものです。


すでにこのフリーベア改造を実行している方がいます。
中の鋼球を取り出す方法をこの方の動画で教えていただきました。
FXINAさんありがとうございました

ステディカムを自作する ウェートとアーム形状２

ステディカムを自作する　ウェートとアーム形状
で、右側2枚の写真を紹介しました。
今回は左の１枚を追加しました。

違いはバランスウェートです。
左：ネジ＋ウェート1個
中：ネジ
右：なし

バランス部（アーム）角度が違ってくるのがわかります。
撮影映像にそれほど差はなさそうです。

今日は風が強く撮影には不向きなので、ステディ自体を重くして強風でも使えるようにテストをしてみましたがやはりこの程度ではダメでした。
風速６～８mくらいかと思いますが、

結論
　風がビュービューいっている時はステディ撮影はできません。

ステディカムを自作する 前ウェートの追加

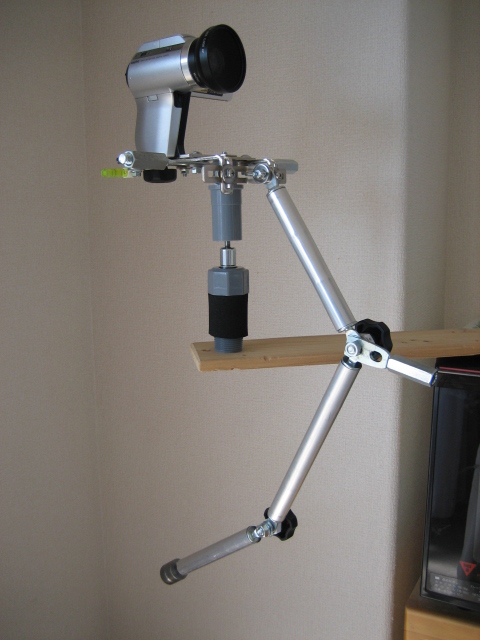

アルミモデルに前ウェートを追加しました。

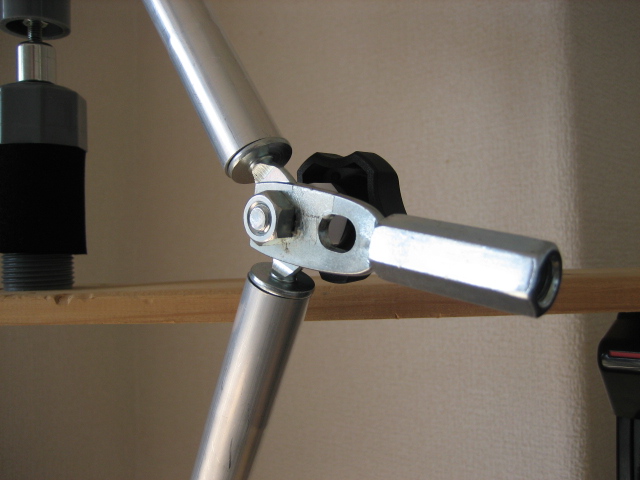

ヒンジ部分に羽子板ボルトとナットを追加しただけです。
マーリンではこの部分にバランスウェートを取り付けるようになっていますが、あにまるっのカメラスタビライザーにはありませんでした。

この状態でステディを左右に降ると、少し遅れてステディが左右に回転をはじめますのでこのウェートでは少々重たいようです。
デザイン的にはバランスウェートに使っている丸ナットを使いたいのですが、羽子板ボルトとはネジピッチが違うようで丸ナットはここにつかえません。

機能アップにつながればよいのですが.....
とりあえずテストしてみることにします。

ナット類がカタカタしていると画像に影響がでる場合がありますので、そのときは水道修理などで使う水漏れテープをボルトに２～３周巻きつけると具合良いですよ。
ガムはくっついてしまいます（経験者からの情報）

ステディカムを自作する 桜が満開

桜が満開です。
早朝、撮影に出かけました。
でも見上げる映像ばかりで明るい空が背景のため、くらぁ～い動画になってしまいました。
これからもう一度撮影にでかけようかな

あにまるっ宛メールアイコン追加

ブログ右下にメールアイコンを追加しました。
ステディカムを自作する方のご質問等をこちらでお受けします。
自作した方は写真など送ってください。
よろしくお願いします。

あにまるっ

ステディカムを自作する ver4.22コンパクトカクカク対策

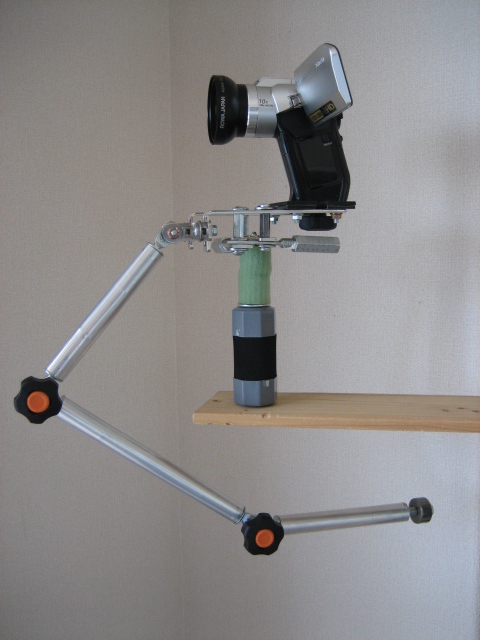

ver4.22コンパクトでのカクカク動画対策を施しました。
対策は、左の写真のようにバランス部（アーム）部品を2枚重ねで剛性アップです。
歩いてのテスト結果は上々ですが、走るとまだカクカク感がとれませんね。
もっと剛性をアップする必要がありますが、走って撮影するとカメラが安定しないのでとりあえずこれでOKとします。

軽いステディを考えていますが、意図に反して重たくなってきたような.....

ちなみに体重はカメラ無しで1100gとなり、アルミモデル（ウェート1個付）1080gより重たくなってしまいました。
コンパクトでも重たいデスね(-_-;)
