今年はkenasanoさんの初代エスモンのエンコーダー化から
エンコーダーをaliexpressで1個$18.99で4個購入
(ここで購入したのですけど何故か商品が違う(>_<))
エンコーダーに磁石が付属してますがモーター軸にセンサーケーブルやエンコーダーケーブルを通したいのでリング状のネオジオ磁石をここで購入
1.商品名:ネオジム磁石(N35)、リング型、Φ10xΦ5.1x3(mm)、径方向 数量:6個 税抜単価:143円/個 税抜計:858円

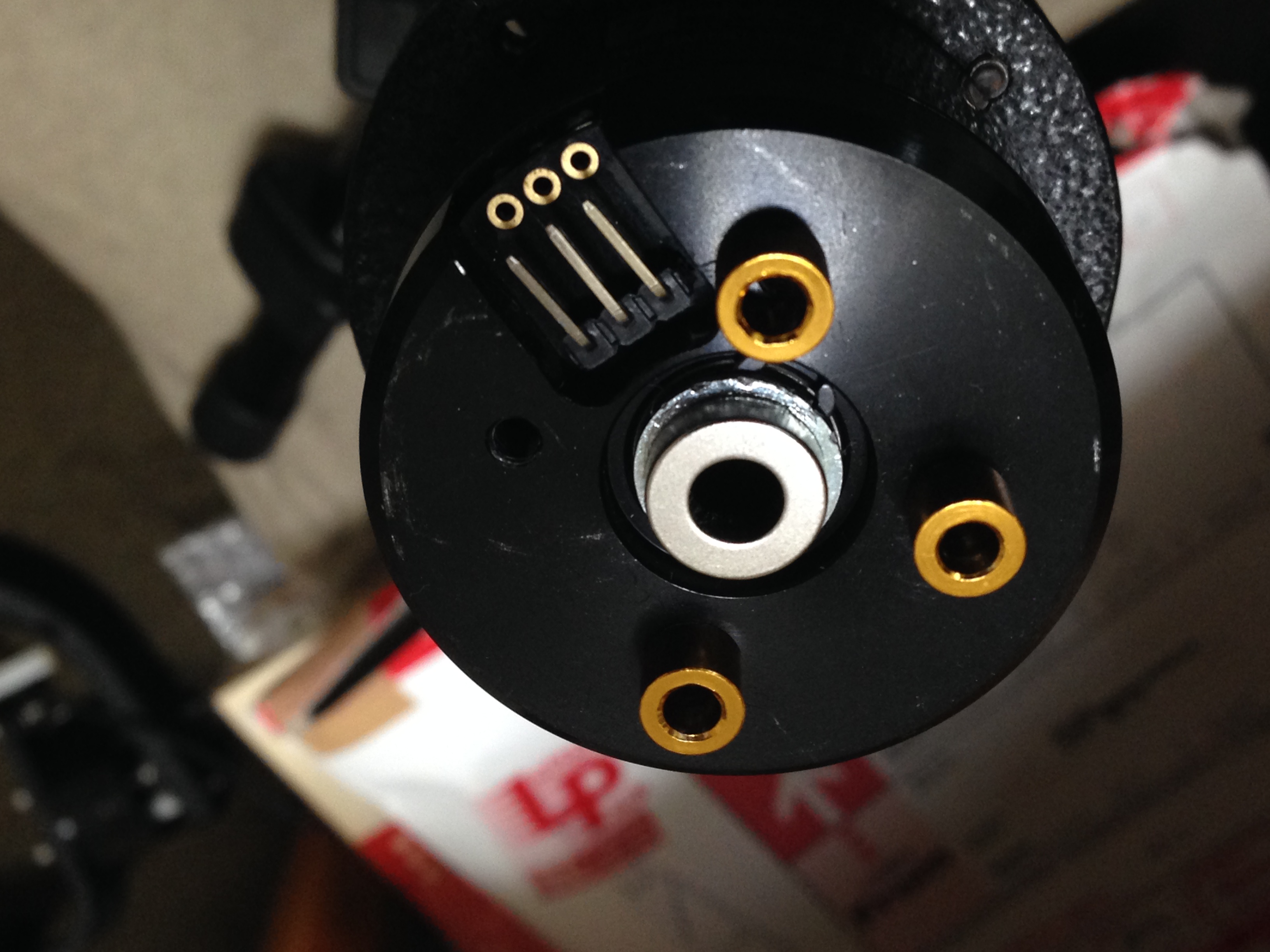

下の写真で左が磁石

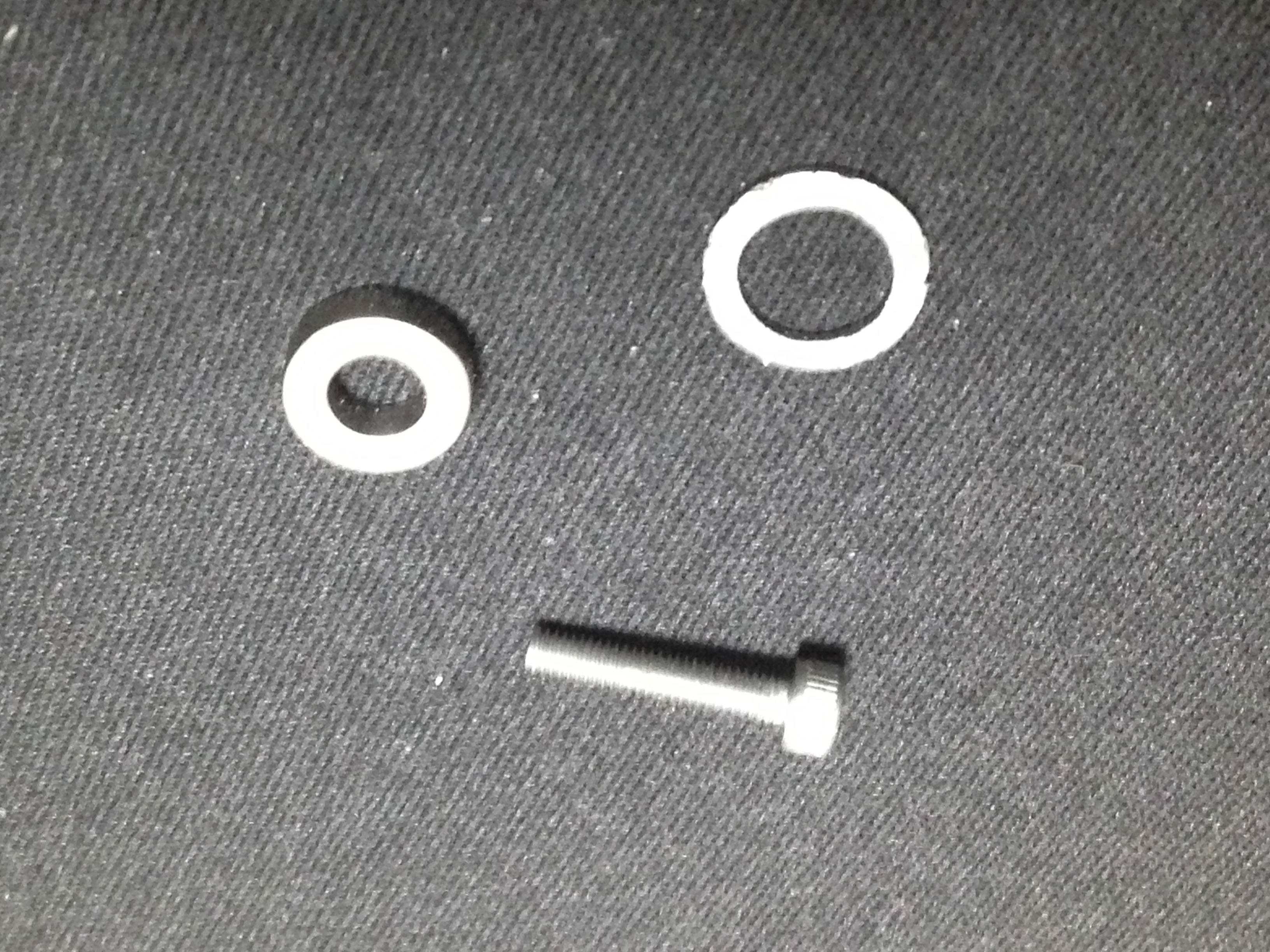

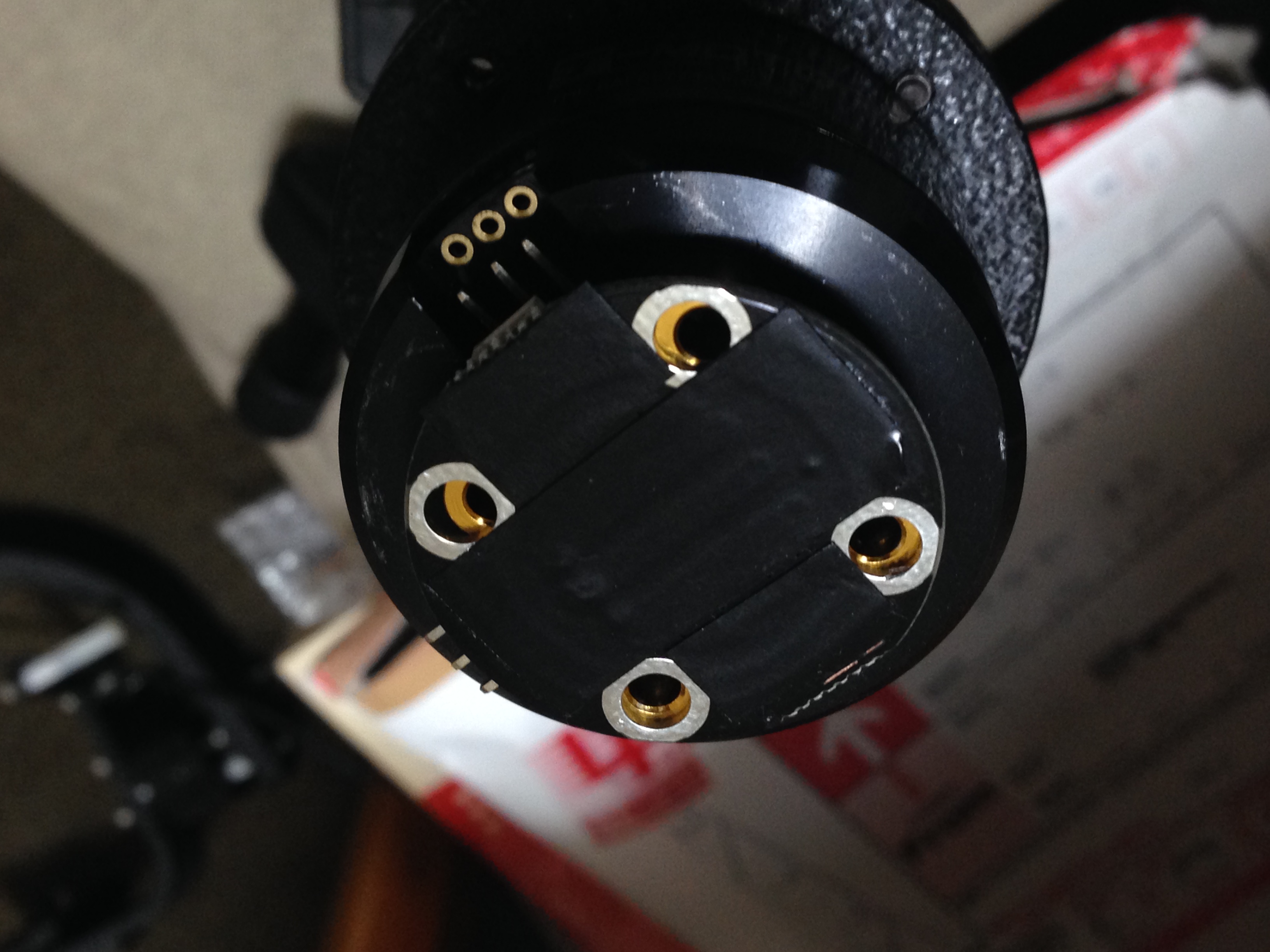

モーターとエンコーダー基盤の間を5mmのアルミスペーサーではさみます。
スペーサーもAliで購入 50個入りで$18.00

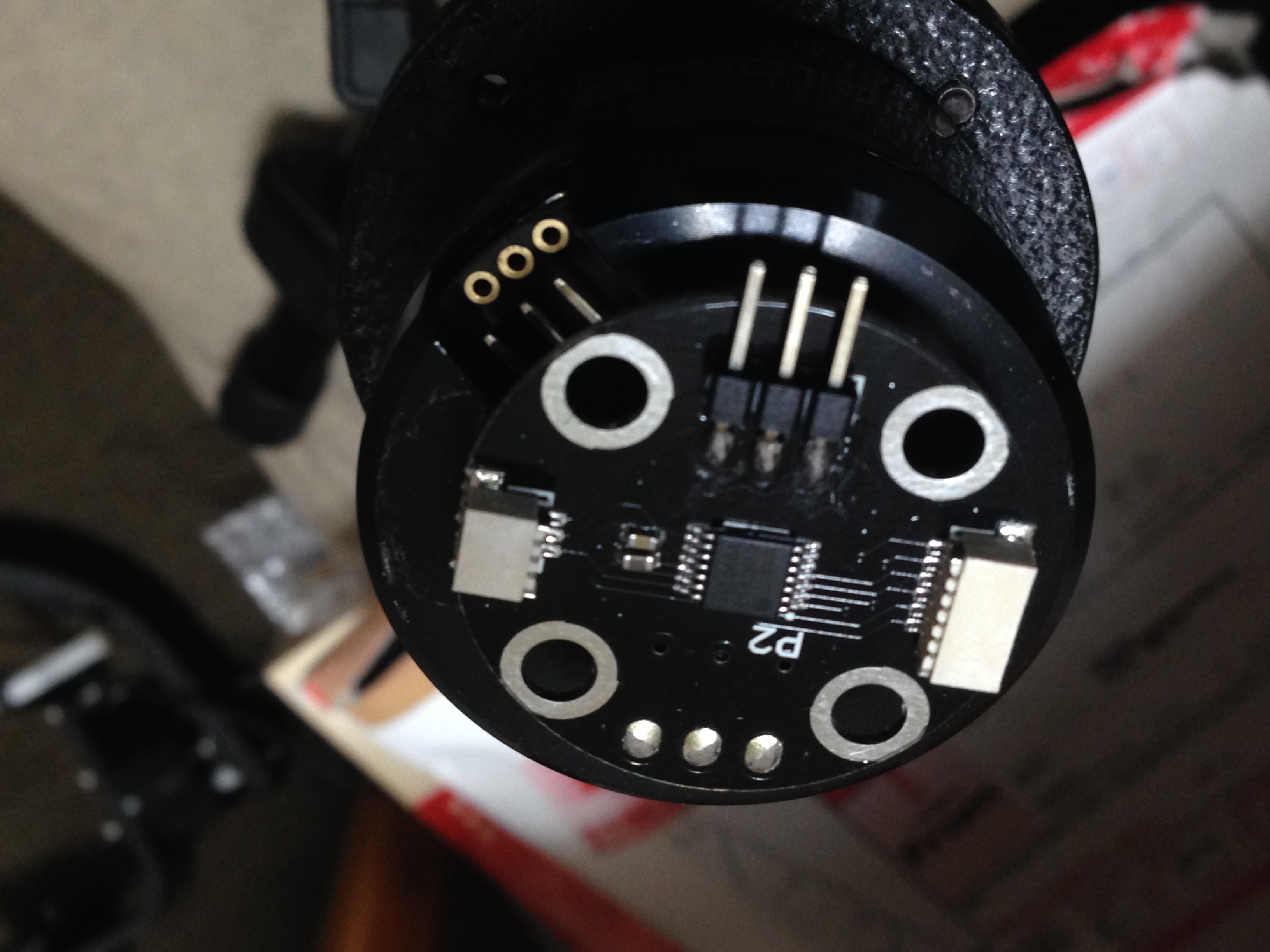

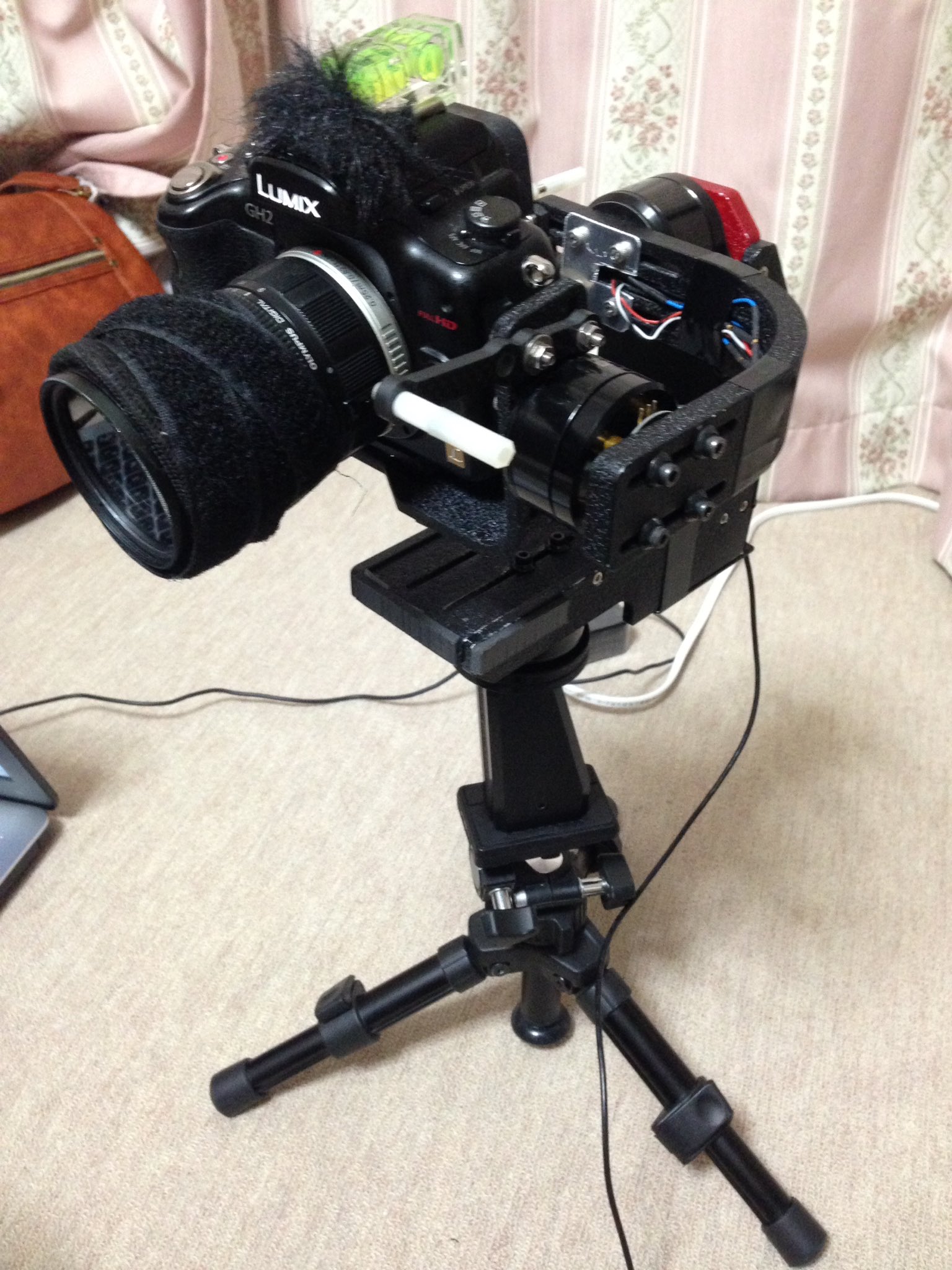

こんな感じでエンコーダーモーター完成!
コントローラーとYAWモーターにトラブルがありすったもんだの末、YAWモーターを取り換えてなんとか動くようになりました。

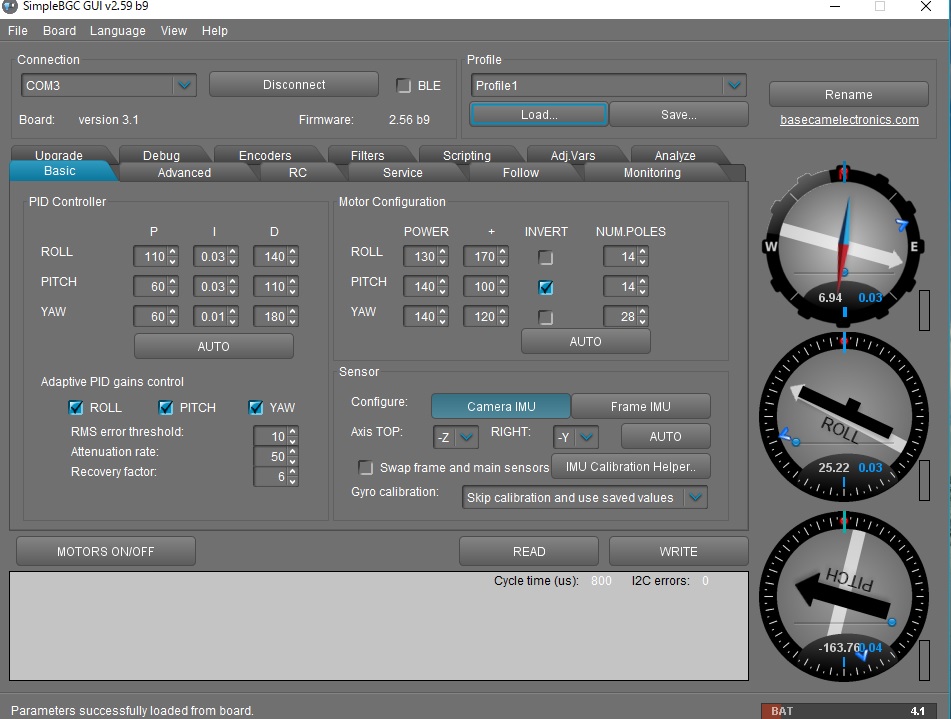

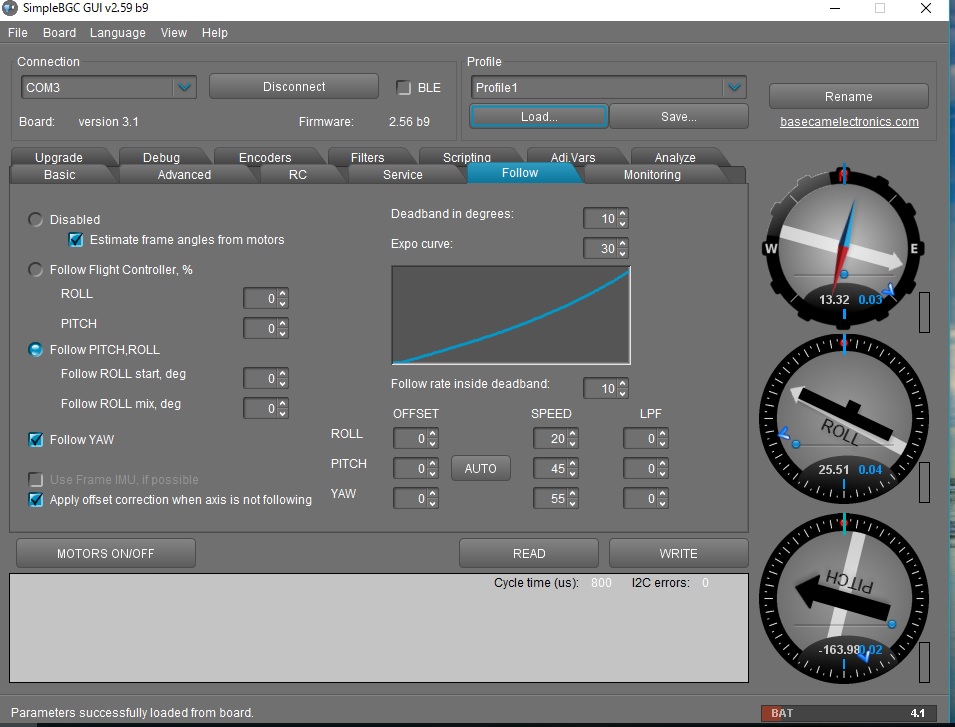

とりあえずの設定はこれ↓
うまく動くといいなあ(followモードをこの設定にするとROLLがゆっくりゆりかごのように動き、アナログ感がでるような感じであにまるっは好きです)
【其の壱】
エンコーダー基盤を取り付けたBG PITCH軸とYAW軸はエンコーダー化できたのですがROLL軸のエンコーダー化だけができません。
この原因はなんとエンコーダー基盤とコントローラー基盤をつなげる赤い線と黒い線、要するに電源用の線の接続不良でした。
コネクターを抜き差ししてGUIでエンコーダー設定したらあっけなくROLL軸エンコーダー化成功! よくあることですね(^^♪
【其の弐】
Emergency stop Encoder/IMU angles mismatch
エンコーダー化が成功したROLL軸ですが、カメラを手で20度くらい傾けるとGUIに赤文字で「Emergency stop Encoder/IMU angles mismatch 」と表示されて、完全に脱力します。
エンコーダー基盤が原因かも?と基盤を新品に変えても同じ(-_-;)
何が原因かな?とGUIとにらめっこしているとGUIのAdvancedタブのMis c settingsに「Emergency stop」があり、チェックが入ってます。
ひょっとして?? チェックを外すと..
おおっ!! エラーが出ません! ROLL軸を45度くらい傾けても脱力せずPOWERがかかっているのがわかります。
ゆっくりニュートラルポジションに戻りました\(^o^)/
(原因と思われること)
カメラセンサーを交換して電源を入れたら、基盤の赤LEDが点灯、ピーピーピーと2秒間隔くらいで警報音が鳴りPCとつながらない。
(あにまるっの考えと行動)
※こりゃFLASHだがや(^^♪
・でもこの基盤のFLASH、短絡させるのはどのコネクタ?
・ここ↓に写真入りがありました
http://uavblue.com/content/Restoring_Firmware_to_Alexmos_DYS32.pdf
・次の手順でFLASHします。
Close FLASH pins on the board using a jumper shunt.
Connect the board to your PC via USB.
Start GUI and do the following steps:
Select appropriate COM port. Do not press button "Connect".
Open TAB "Upgrade" -> "Manual".
Specify location of Firmware Recovery HEX file Simplebgc_32bit_recovery.hex
Select Board version -> v3 32bit.
Press button "Flash".
Wait until uploading to be finished....だけどFinishしましぇん(T_T)
そんでもって下のような画面になりました。
何度やっても同じなので、この日はあきらめて寝ることにしました。
そんでもって次のアサ~(懐かしい..谷岡ヤスジでしたっけ?そんなのどうでもいいや)
電源入れても昨日と同じ(T_T)
何度か繰り返していると....おおっ!基盤からピピピと嬉しい音がして緑のLEDが点灯\(^o^)/
原因なんだろ?とおバカな頭で考えてもわからん
GUIを見るとボードはv3.1、ファームウェアが2.50、とりあえずいいやとファームのアップグレードを押すと..あれ?またダメに...((+_+))
なでだろ~なんでだろ?
(上の※に戻る)すごろくじゃないって~の!
4~5回くらいかなよくわかんないうちにGUIとつながりました。
結局原因わからず。いくつかのフォーラムにも同じ症状の書き込みがありましたが、どうも結論は「新しいのに買い替える」(-_-;)
http://www.dronetrest.com/t/alexmos-32bit-firmware-upgrade-failed-is-my-board-damaged-how-to-perform-a-firmware-recovery/567
http://uavblue.com/content/Restoring_Firmware_to_Alexmos_DYS32.pdf
http://overfree.gunmaonline.com/post-5918/
次に同じ症状になったらどうしようもないかなぁ
そんでもって次に「serial data corrupted」の原因がなんとエンコーダーに3.3Vを使っていたためとわかりました。エンコーダーの電源を抜くとピピピと動きますが、3.3Vにつなげると「serial data corrupted」で動きません、わかりやすいですね。でも壊れる前はserial data corruptedにならなかったんだけど??
