ステディカムを自作する ver4.22テスト2

4.22でのチルトダウン動画を撮りました。
テスト２動画はテスト１動画よりチルトダウンの様子が分かりやすいです。

ステディカムを自作する ver4.22 テスト1

加工不要3000円ステディカムver4.22の動画をアップしました。
バランス部（アーム）の部品がダイソーで購入できないため、少し長い同形状の部品に変更しました。
また、ユニバーサルジョイントにスポンジを被せることでチルトダウンができるようになりました。
チルトダウンする時はパーン用ワッシャを指で少し抑えながらジンバルグリップを傾けます。
もう少し練習が必要ですが軽いデジカメならチルトダウンができます。
左右のパンもスポンジを軽く回転射せることでスムーズな動きになります。

ステディカムを自作する ステディカムユーザー

今日、ステディカムをお譲りした方とお会いしました。
今まで２人の方とお会いしましたので３人目です。

この方の仕事はスタントマン。
私もスタントマンとお会いしたのははじめてです。
ステディはアクション自主撮影用に使うとのことで乗せるカメラはさすがにコンデジではありません。

お昼ご飯のトマトラーメン（これもはじめて）を食べながらステディの話をし、お店をでたあとバランス調整と撮影の実践です。
今日は待合場所がビルに囲まれていたこともあり、風が強く屋外での撮影はできませんでしたが、ビルの中でテスト撮影しました。
ワイドレンズをつけると結構重たいビデオカメラで、長時間のステディ撮影は辛いかも？
しかしながら、バランス調整してテスト撮影するとさすが素晴らしい映像です。
再生しながら思わすコレ（もちろんビデオカメラの方）ホシイ虫がウズウズ。
困ったものです。
いいですね新しいビデオカメラ。

この方、撮影のコツをつかむのが早く、バランス調整のコツさえつかめば後は１に練習２に練習といったところでしょうか。頑張って練習してください。
実際にお会いすることも大事なことを実感した充実の一日でした。

ステディカムを自作する

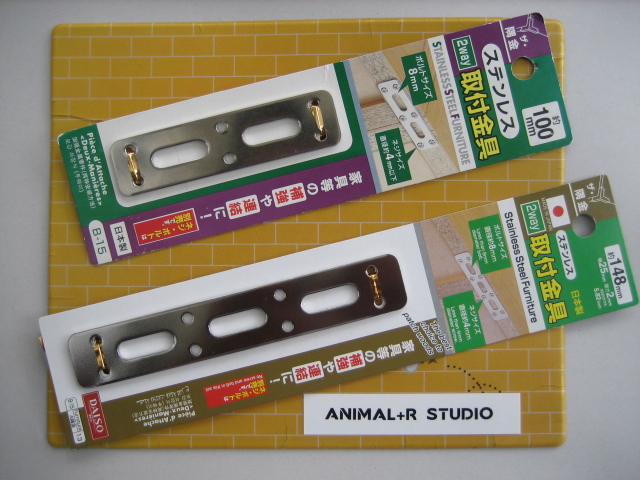

先日のブログでも書いた入手できなくなった長さ約100mmの金具（写真上）。
類似の金具がホームセンターで販売していますが300円位とかなりお高めです。
どうしたものやらと今日ダイソーへ出かけたら長さ約148mmの金具（写真下）がありました。
100mmの金具より約50mm長く、約20g重い金具です。
早速ver4.21の部品と交換してバランス調整したところ問題なさそうです。
ver4.21研究キットの在庫がHP用１セット、楽天オークション用１セットの２セットでしたが数セット分追加できそうです。
ver4.21とはこの金具が1個だけ違うだけですが、テスト後に「ver4.22研究キット」で販売する予定です。
価格はもちろん据え置きの税送料込み4000円ですよ。

HPでご好評のジンバルタイプD部品も一緒に仕入れてきました。

どちらもご注文はHPからお願いします。

ステディカムを自作する ver4.21の部品が入手できない

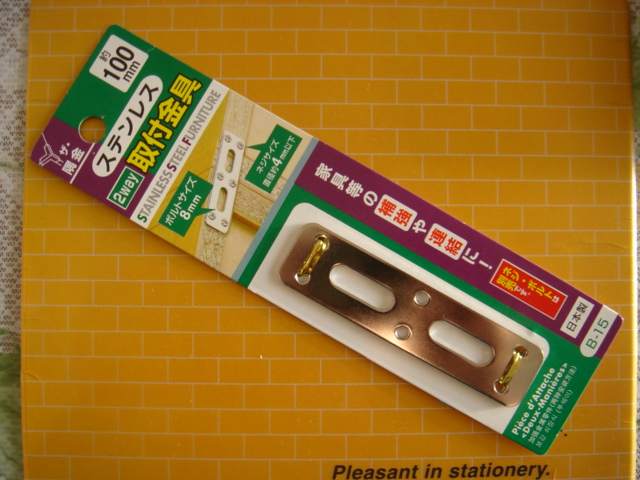

ver4.21のバランス部に使っているこの金具の入手先は百均のダイソーですが、店員さんに確認したところ注文できないとのことでした。
つまり、店頭にあるもの限りのようです。
これに替わる部品探しをしないとね。

ステディカムを自作する アルミモデル試作品に1050gのカメラを載せる

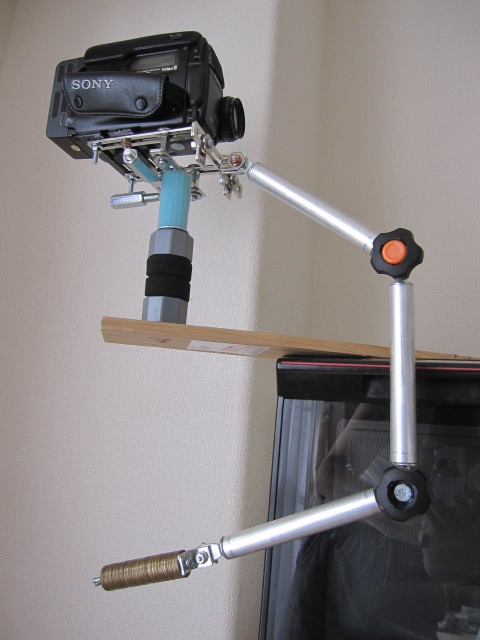

アルミモデル試作機に1050g（バッテリ、テープ込み）の8mmビデオカメラSONY CCDTR-45を載せてみました。
総重量2300gと片手ではかなり重たいステディカムです。

最初は、カメラを取付け、最終端に古いニカドバッテリ２個（約350g）をテープで固定。
しかし、ウェートが重過ぎてブランコのように揺れ失敗です。

次に最終端をニカド1個+α（約200g）に設定するとおおよそバランスが取れましたので同じ重さの5円玉に付け替えます。。
さらに、カメラ位置とアーム角度を少しづつ調整してニュートラルポジションを確保します。
ここで試写してみると頻繁に画面が揺れます。
原因は、カメラ底が全長約110mmなのに雲台幅が25mmしかないことによるカメラ固定不足です。

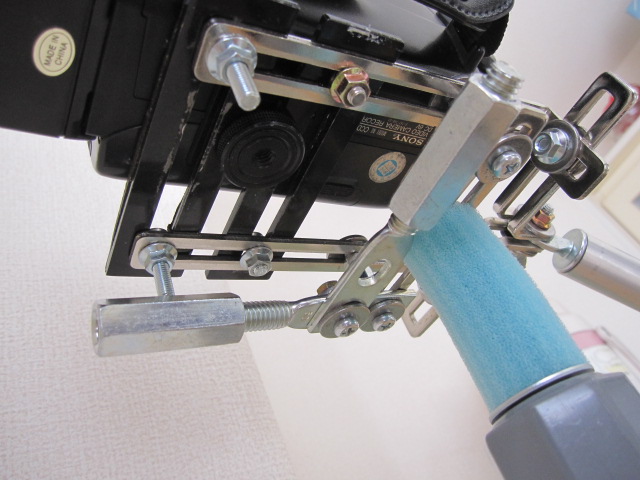

そこで雲台パーツを↓のようにもう一個増しました。
再度バランスをとって試写するとずいぶん改善されました。

今のところの最善策は雲台パーツを３個にして中央の雲台にカメラネジ、前後に少し高くした雲台を配置でしょうかね。





ちなみにこのTR45は白黒ファインダーで液晶のない古い８mmビデオ。
ビデオ録画では霧がかかったような映像です。
分解清掃しないと撮影には使えそうにありません。
修理代が高くつきそうなのでそのうち自分で分解清掃してみようかな？
でも、壊すだけのような気がします(-_-;)
