ステディカムを自作する40 新たな部品発見！

新たな部品　その１

このステディカムではボールベアリングを固定する部品でM8長さ25mmの六角ボルトを使います。
ステディカム組立てコンセプトのひとつに家庭にある工具をかかげているのですが、M8ボルトを締めたり緩めたりするのにレンチ（ボルトの頭がジンバルの奥なのでスパナは使えません）が必要です。
この部品はホームページでも情報提供をお願いしていました。

先日、新たなホームセンターへ足をのばしたところ探していたM8ねじを発見しました。
売り場には長さも数種類あって長さ25mmもあります。
これでM8レンチを使わなくても組み立てられるようになりました。










新たな部品　その２

ver4.1ではデジカメを取り付ける金属ステーは黒いL字ステー(写真左）です。
上のネジを発見したホームセンターでT字ステー(写真右）もみつけてしましました。
穴のサイズもほぼ同じ、また、T字なので左右対称になりバランス的にもより良いパーツです。
黒いL字ステー厚さ3.5mm重さ75g、T字ステー厚さ2.4mm重さ45gと、T字が薄く軽くなりましたがデジカメ程度を乗せる強度には問題なさそうです。

1月28日　ステディカムを自作する39　試作左右バランサー　に追加したver4.1の写真をごらんになるとこのT字ステーになっているのがおわかりになります。

ステディカムを自作する39 試作左右バランサー

昨年暮れからver4.1一式をお譲りした方のおひとりから左右バランサーのご意見がありました。
ステディカムを自作している方のHPなどをみると、左右に腕が出ているものがみられます。
このステディも左右にやじろべいの腕を追加した方がよいと考えてはいたのですが、左右に腕を伸ばすとちょっとじゃまかな？と思って手をつけませんでした。
先日、アーム部品を探してホームセンターをうろうろしているときに、左右バランスのやじろべいを固定するならどんな部品かな？とふと手にした部品がありました。

「ワイヤーグリップ　サイズ５MM」
（写真はあとからのせますね） →　写真アップしました









U字になったネジとこのネジがはまる金属部品(鋳物？）で、やじろべいの腕となるM5サイズ長さ２５ｃｍ位のねじをはさんで固定できそうです。

長さ２５ｃｍのゼンネジの両端に5円玉を数個つけると水平なやじろべいが追加できます。
ただし、ナットを手で強くしめつけることが難しく、２５ｃｍゼンネジがうまく固定されません。
鋳物のような部品の平らな面がすこしアーチをえがいているのも影響しているようです。



















週末にはこの部品をなんとか取り付けて撮影してみますね。



あにまるっよりお知らせ

ブログ、HPでver4.1一式3500円（エクスパック送料込み）のお知らせをしたところ、2名様にお譲りすることができました。
ありがとうございました。
今回は3組ご用意いたしましたので、残り1組です。
ご希望のかたはメールをお待ちしております。

ステディカムを自作する38 今までの全ジンバルグリップ

今までに組立てたジンバルグリップをすべて並べました。
左から順に、Aタイプ、Bタイプ、Cタイプ、C1タイプ、テスト中のジンバルです。

一番右のジンバルの頭に付いているユニバーサルジョイントと同じものが、写真中央の下にあります。
グリップ形状が異なるだけなのでこのUジョイントはすべてのジンバルタイプで使えます。

ジンバルグリップがすべて水道パーツなので、ボールベアリングがはまるものがひとつ見つかれば同じ口径の部品ならだいたい使えるようです。
これはいいことを発見しました。

Aタイプ
　一部内部をニッパでカット、内部にリング、水道パーツ、100円玉などを使います
Bタイプ
　加工不要、中央のUジョイントをはめるだけで使えます（欠点：色、形がいかにも水道管）
Cタイプ
　加工不要、内部にリング、水道パーツ、Uジョイントをはめます（この形状は在庫品のみのようで入手困難です）
C1タイプ
　加工不要、内部にリング、Uジョイントをはめます（上のCタイプ改良版のようです）

なお、テスト中はC1タイプより太くて短かい水道部品です。
どちらが良いかはテスト中ですが、大差はないような気がします。
なお、パーン用のワッシャはC1より大きなものをつけてみました。

ステディカムを自作する37 ver4.1一式ご用意できました

先日お知らせいたしましたver4.1一式をお譲りできる用意ができました。
今回は3組用意しましたのでご希望の方は　[e-mail] 　「あにまるっ」まで「ver4.1一式希望」とメールをお願いします。
金額はエクスパック送料込み3500円、以前と同じです。



組み立てるとこの写真のようになります。ただし、デジカメと5円玉は付属しません。
ジンバルグリップはC1タイプ、Bタイプ（タイプについてはホームページご覧ください）の2種類ともお譲りいたします。お好みの方をお使いください。（ただし、写真グレー色のジンバルグリップ部品のみです。本体、ボールベアリング、ユニバーサルジョイントなどは1組です）

組立て、調整、撮影動画などはこのブログ過去記事、HP、ユーチューブをごらんください。

ホームページのお譲り記事は本日中に修正します。

ホームページ
http://steadiecam.nekonikoban.org/index.html

あにまるっ

ステディカムを自作する36 ジンバルグリップの形状

あにまるっ、の自作ステディカムで使っている「TS継手自在ユニオン13（給水管部品）」の穴あきキャップなどに変更があったようです。

いつものようにホームセンターへ部品探しに出かけたら、棚には少々形状の違う継手がありました。

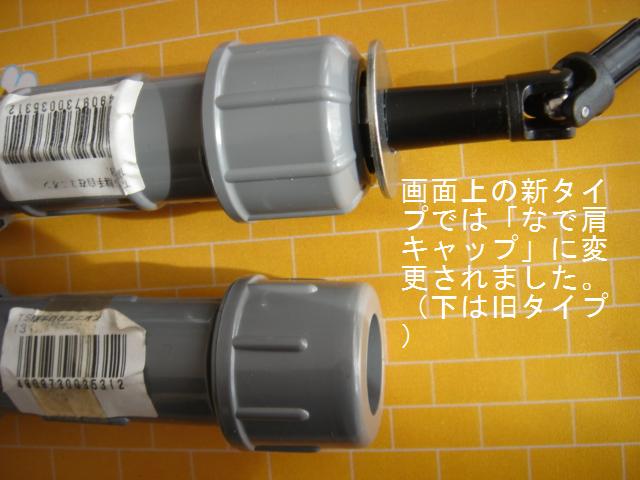

写真のようにキャップの肩の部分が「いかり肩」から「なで肩」にかわっていたのです。
全体の大きさや長さは同じでした。
HPなどに載せた旧型（写真下）はもう手にはいらないようです。

「なんでかえちゃうの？いままのでいいでしょ？」
本来と違う目的で使うあにまるっ、にはこれは大問題です。

「さて、こまったなぁ。どうしよう......」
「とりあえず新タイプを買って家で考えよう」
と、３つほど買って家へ持ち帰りました。
いろいろとためしてみたところ、東急ハンズで買ったキーリング(コードNo.8-231)2枚をあらかじめ本体にはめ込み、その上にもう1枚キーリング、ベアリングとするといい感じになりました。
パーン用のワッシャも以前と同じものが違和感無く使えます。

双方にステディ部品としての大きな違いはないと思われます。

プラスチック部品ゆえ製造ロット誤差があるはずなので一概にはいえませんが、しいていえば、キーリングのはめ込みが旧ではきつかったのが新では割と楽にはめ込めました。
なお、自立した様子を写真にするときは旧の方が当然すわりがよいですね。
ちなみに価格は新旧おなじでした。

ステディカムを自作する36 ターンバックル追加画像

おまたせしました。

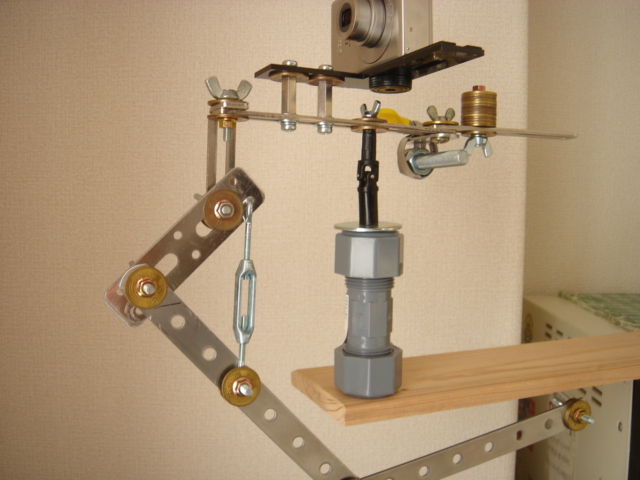

ver4.1＋ターンバックルの画像です。
こんな風につけてみました。
当然、アーム前部が重くなるのでver4.1の画像(右）と比較するとアームの出っ張り具合が違いますね。

いままでアーム部をにぎって角度を広げたりちじめたりしていた調整が、このターンバックルをまわすことでできるようになりました。
でも、結構まわすのに力がいるし、このターンバックル必須パーツというわけではなさそうです。

今年の研究第1号でした。
